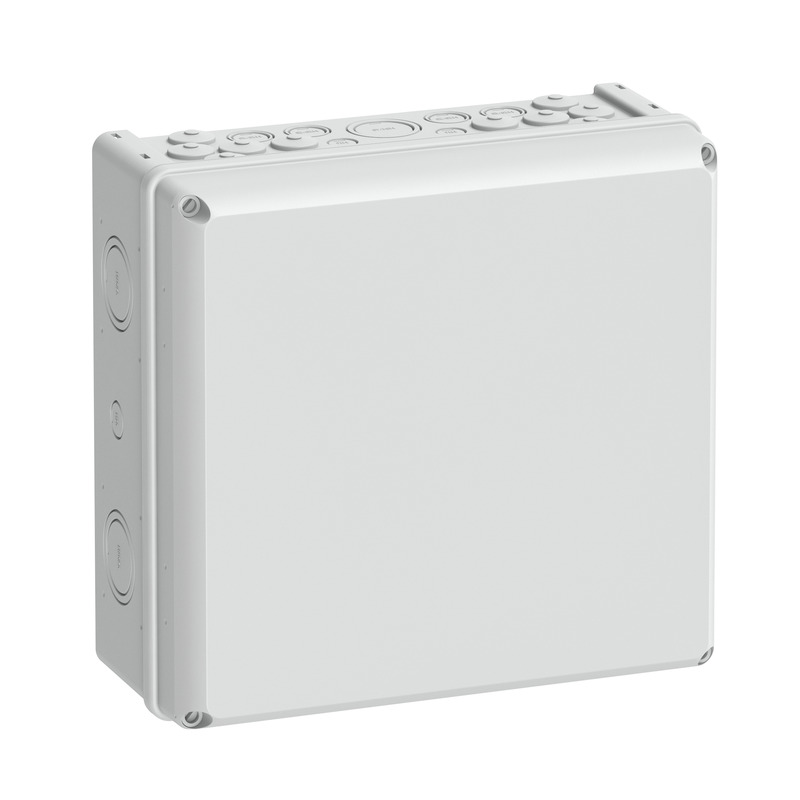

#73331001 | Wymiary: 315 x 300 x 147 mm

Obudowy puste

AK-F/DMS 14 L-g

Obudowy puste, ze stopniem ochrony IP65, Tworzywo sztuczne, Certyfikowany zgodnie z DLG (odporność na amoniak), U_i=1000V AC, U_i=1500V DC, do skrzynek rozdzielczych AK 14-56 do indywidualnej...

czytaj więcej

Dostosuj

Zaloguj się, aby zobaczyć cenę

Zapamiętaj produkt

Opis

Obudowy puste, ze stopniem ochrony IP65, Tworzywo sztuczne, Certyfikowany zgodnie z DLG (odporność na amoniak), U_i=1000V AC, U_i=1500V DC, do skrzynek rozdzielczych AK 14-56 do indywidualnej rozbudowy przy użyciu szyn znormalizowanych lub płyty montażowej

Skrzynka: Tworzywo sztuczne, szary, Pokrywa: Poliwęglan, szary, przetłoczenia metryczne na górze do uniwersalnych przepustów kablowych z dławikami kablowymi i/lub uszczelkami z podwójną membraną, wloty elastyczne u góry z uszczelkami z podwójną membraną M20

Dołączone akcesoria:

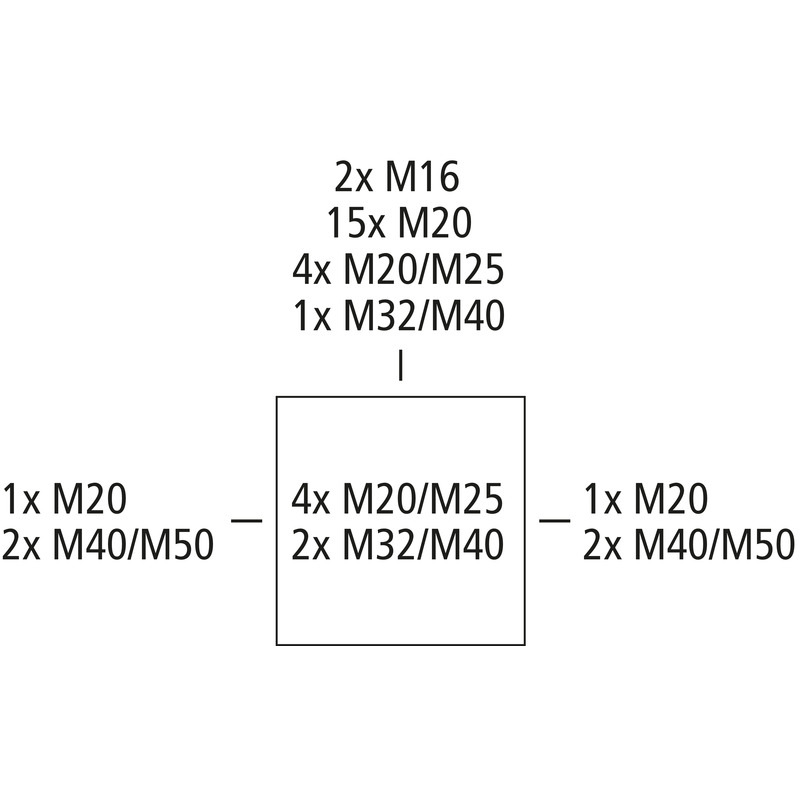

Podwójne wpusty membranowe: 1x M16, 5x M20, 2x M25, 1x M32, 1x M40, Zaślepki, Zaślepka zakrywająca i pasek do podpisywania

Dane techniczne

właściwości elektryczne

Znamionowe napięcie robocze AC	400 V
Znamionowe napięcie izolacji AC	1000 V
Znamionowe napięcie izolacji DC	1500 V
Stopień ochrony	II
Rodzaj ochrony	IP65
UL Type Rating	b.d.

Kolory

Kolor części dolnej	szary
Kolor części górnej	szary

Wymiary

Szerokość	315 mm
Długość	300 mm
Wysokość	147 mm
Długość wewnętrzna	310 mm
Szerokość wewnętrzna	295 mm
Masa	1.631 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	V2
Wytrzymałość żarnika	960 °C (EN 60695-2-11)

właściwości mechaniczne

Rodzaj mocowania	Natynkowa
Wytrzymałość udarowa	IK08
Wersja kołnierza	tak
Rodzaj części górnej	Pokrywa

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-25 °C
Temperatura otoczenia maks.	40 °C
Temperatura otoczenia 24 h	35 °C
Miejsce montażu	chronione obszary zewnętrzne

Sales Information

EAN	4013902575596
Klasa ETIM	EC000058
Numer taryfy celnej	85389099
Minimalna ilość zamówienia	1

Materiał

Materiał części dolnej	Tworzywo sztuczne
Materiał części górnej	Poliwęglan

Certyfikaty

Znak atestu	DLG (odporność na amoniak)

Dane logistyczne

Karton zewnętrzny

EAN / GTIN	4013902575596
Szerokość	0.314 m
Masa	2.722 kg
Wysokość	0.185 m
Ilość	1 szt.
Głębokość	0.335 m

Paleta

EAN / GTIN	4013902575602
Szerokość	0.8 m
Masa	212.54 kg
Wysokość	1.715 m
Ilość	70 szt.
Głębokość	1.2 m

Pobrania

Dane do planowania

Tekst przetargu

CAD-Dane

Przyrządy i aparatura do pomiaru lub kontroli przepływu, poziomu, ciśnienia lub innych parametrów cieczy lub gazów

Kołnierz dla AK-FAK3 FL00

Kołnierz dla AK-F

AK3 FL00

Numer produktu 73382001

bez tłoczeń

Kołnierz montażowy z łącznikiem kołnierzowym do zamykania strony czołowej w obudowach AK-F

Kołnierz dla AK-FAK3 FL01

Kołnierz dla AK-F

AK3 FL01

Numer produktu 73382101

z tłoczeniami: 1 x M50/M40, 2 x M40/32, 2 x M20

Kołnierz montażowy z łącznikiem kołnierzowym do zamykania strony czołowej w obudowach AK-F

Kołnierz dla AK-FAK3 FL02

Kołnierz dla AK-F

AK3 FL02

Numer produktu 73382201

z tłoczeniami: 5 x M25/M20, 4 x M20, 2 x M16

Kołnierz montażowy z łącznikiem kołnierzowym do zamykania strony czołowej w obudowach AK-F

Kołnierz dla AK-FAK3 FL13

Kołnierz dla AK-F

AK3 FL13

Numer produktu 73382801

z wprowadzeniem przez podwójny wpust membranowy DMS M32 i otworem dla...

Kołnierz montażowy z łącznikiem kołnierzowym do zamykania strony czołowej w obudowach AK-F

Kołnierz dla AK-FAK3 KFL

Kołnierz dla AK-F

AK3 KFL

Numer produktu 73382901

Kołnierz łączony z łącznikiem kołnierzowym do połączenia obudów AK-F po stronie czołowej

Łączona dławnica skręcanaAK3 KS M50

Łączona dławnica skręcana

AK3 KS M50

Numer produktu 73383001

Łączona dławnica skręcana M50 do bocznego połączenia obudów AK/AK-F 14/28/42/56/70 oraz typów Plus,...

Zawias zewnętrznyAK3 AS

Zawias zewnętrzny

AK3 AS

Numer produktu 73383701

tylko do rozszerzającej i pustej obudowy AK 14 L

Zestaw zawiasów zewnętrznych

Płyta montażowaAK3 MPI 14 L

Płyta montażowa

AK3 MPI 14 L

Numer produktu 73383801

do rozszerzającej i pustej obudowy AK 14 L

Płyta montażowa z materiału izolacyjnego laminowanego melaminą, grubość 4 mm, wraz ze śrubami...

Szyna zaciskowaAK3 3/14 PE

Szyna zaciskowa

AK3 3/14 PE

Numer produktu 73385001

Wspornik bazowy z listwą zaciskową PE z 3 zaciskami śrubowymi 2,5–16...

Podstawa ze zintegrowaną szyną zaciskową PE do montażu w skrzynce rozdzielczej AK / AK Air od 14 do...

Szyna zaciskowaAK3 6/21 PE

Szyna zaciskowa

AK3 6/21 PE

Numer produktu 73385101

Wspornik bazowy z listwą zaciskową PE z 6 zaciskami śrubowymi 2,5–16...

Podstawa ze zintegrowaną szyną zaciskową PE do montażu w skrzynce rozdzielczej AK / AK Air od 14 do...

Zestaw modułu NAK3 1/6/1 N

Zestaw modułu N

AK3 1/6/1 N

Numer produktu 73385201

4 moduły N, każdy z 2 zaciskami śrubowymi 2,5–16 mm² i 6 zaciskami...

Moduły N z dźwignią do zwalniania przewodu bez użycia narzędzi, z po 2 zaciskami śrubowymi 2,5–16...

Osłona kabli ze schowkiem na dokumentyAK3 KBL

Osłona kabli ze schowkiem na dokumenty

AK3 KBL

Numer produktu 73383101

Osłona kabli ze schowkiem na dokumenty do montażu na obudowie AK/AK-F 14/28/42/56/70 oraz typy Plus,...

Szyna znormalizowanaAK3 NS35-14

Szyna znormalizowana

AK3 NS35-14

Numer produktu 73381201

dla 14 modułów, z uchwytem szyny kapeluszowej dla wszystkich AK/AK-F...

Szyna znormalizowana jako szyna kapeluszowa 35 x 7,5 mm

Szyna znormalizowanaAK3 NS35-275

Szyna znormalizowana

AK3 NS35-275

Numer produktu 73381301

Długość 275 mm, z uniwersalnymi uchwytami do mocowania do podłoża dla...

Szyna znormalizowana jako szyna kapeluszowa 35 x 7,5 mm

Podobne produkty

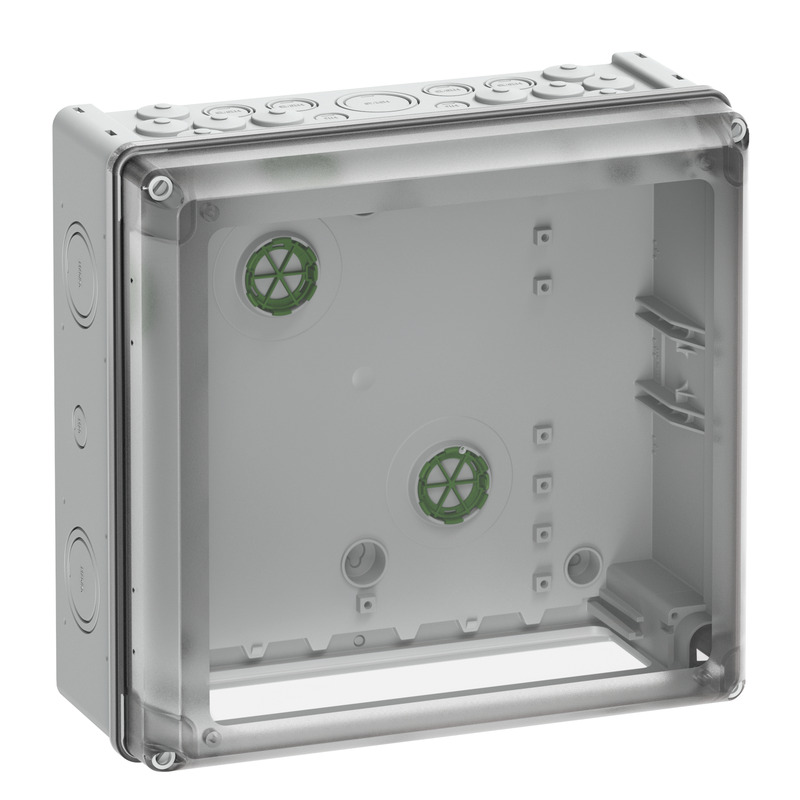

Obudowy pusteAK-F/DMS 14 L-t
