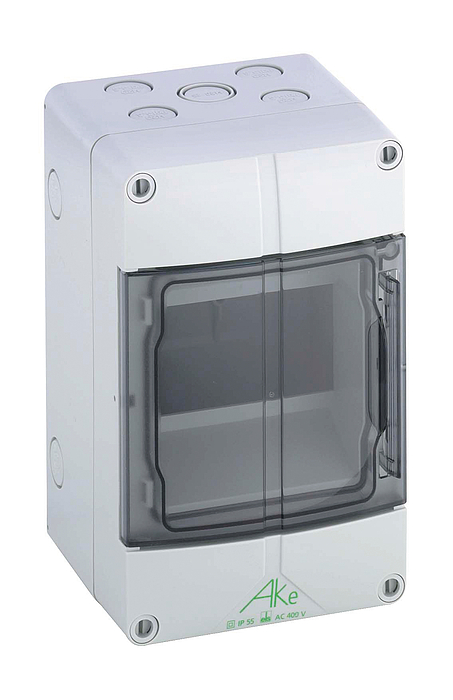

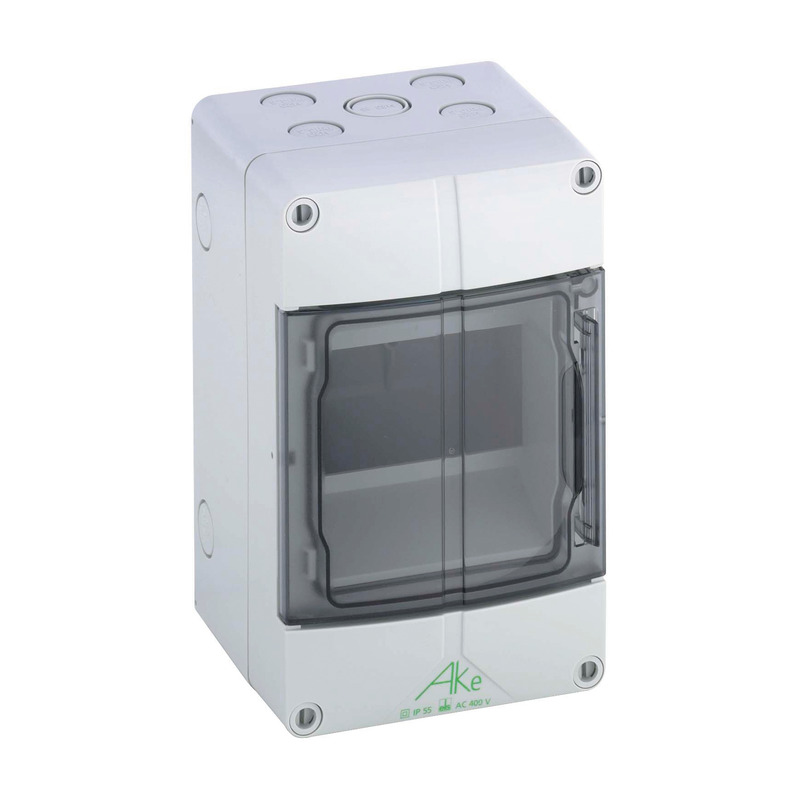

Kleinverteiler AKe 05-L (73560501) AKe: Spelsberg

Skrzynki rozdzielcze

AKe 05-L

Numer produktu: 73560501 | Wymiary: 125 x 200 x 122 mm

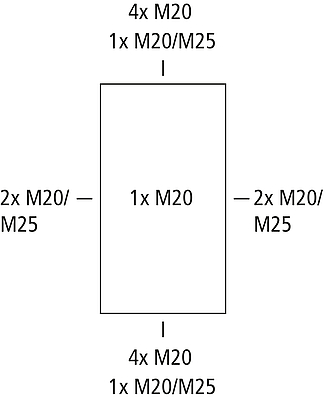

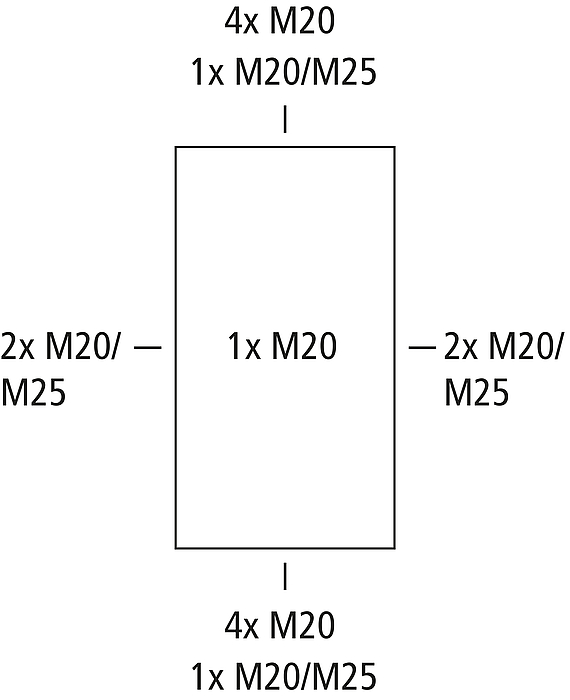

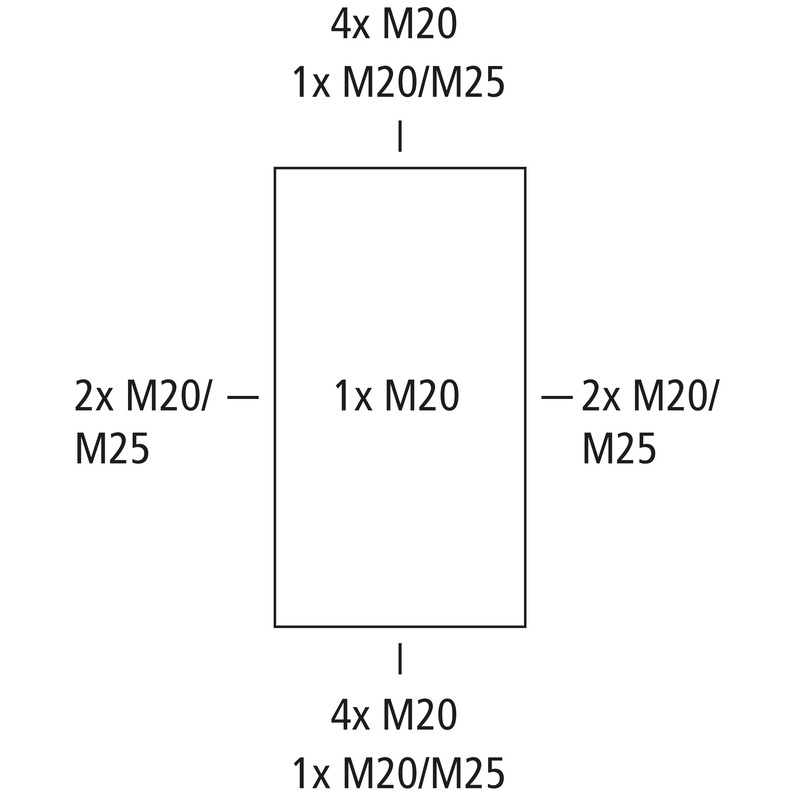

Skrzynki rozdzielcze, ze stopniem ochrony IP55, 1 Rząd, 5 dostępne moduły, Znamionowe napięcie robocze: 400V AC, Znamionowe napięcie izolacji: 690V AC, 690V DC, przetłoczenia metryczne na górze i na dole do uniwersalnych przepustów kablowych z dławikami kablowymi, uszczelkami z podwójną membraną i/lub złączką stopniowaną, do standardowych instalacji wewnętrznych

bez szyny zaciskowej PE/N

Dołączone akcesoria:
Złączka stożkowa: 4x M20, 1x M25, zaślepka, paski osłonowe i paski opisowe

Highlights

Bezpieczny - dzięki wysokiemu stopniowi ochrony IP65 oraz trwałemu, bezhalogenowemu wykonaniu bezpieczna eksploatacja jest również zagwarantowana w surowych, przemysłowych warunkach eksploatacji.



właściwości elektryczne

Znamionowe napięcie robocze AC 400 V
Znamionowe napięcie izolacji AC 690 V
Znamionowe napięcie izolacji DC 690 V
Stopień ochrony II
Rodzaj ochrony IP55
Liczba potencjałów N 1
Liczba rzędów 1
Liczba modułów 5
Liczba modułów na rząd 5

Kolory

Kolor części dolnej szary

Wymiary

Szerokość 125 mm
Długość 200 mm
Wysokość 122 mm
Wysokość wewnętrzna 95 mm

Właściwości materiału

Odporność na promieniowanie UV nie
bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 HB
Wytrzymałość żarnika zgodna z EN 60695-2-11 650 °C
Jakość przemysłowa nie

właściwości mechaniczne

Rodzaj mocowania Budowa
Wytrzymałość udarowa IK07
możliwość plombowania tak
Do łączenia szeregowego tak

Warunki otoczenia

Temperatura otoczenia min. -25 °C
Temperatura otoczenia maks. 40 °C
Temperatura otoczenia 24 h 35 °C
Miejsce montażu Obszar wewnętrzny

Sales Information

EAN 4013902911714
Code C62
Numer taryfy celnej 85389099

Materiał

Materiał części dolnej Polistyren
Materiał części górnej Polistyren
Materiał uszczelnienia Poliuretan
Materiał śruby pokrywy Poliamid, wzmocniony włóknem szklanym
Materiał składanego okna Poliwęglan

Pobierz kartę katalogową

Pobierz kartę katalogową

Paski opisowe

Paski opisowe pdf (124 KB)

Arkusz wymiarowy

Rysunek wymiarowy pdf (208 KB)
Rysunek wymiarowy dxf (4 MB)
Rysunek wymiarowy dwg (773 KB)
Rysunek wymiarowy jpg (944 KB)

Certyfikat

CE Deklaracja DE/EN/FR pdf (81 KB)
UKCA Deklaracja EN pdf (48 KB)

Akcesoria

Szyna zaciskowa AK 05 PEN-S

  • Wymiary : 103 x 26 x 13 mm
  • Numer produktu: 79020501

Blok PE i N z 2 miejscami zacisku 16 mm² i 3 miejscami zacisku 6 mm²



Szyna zaciskowa PE/N, do montażu w skrzynkach rozdzielczych AK/AKi Kompakt jako dodatkowy zacisk lub...



Okienko uchylne AK KF 05

  • Wymiary : 118,2 x 123,2 x 20,3 mm
  • Numer produktu: 73540005

AK 05/AKi 05/STV5xx



Okienko uchylne jako część zamienna dla skrzynek rozdzielczych AK / Aki Kompakt
