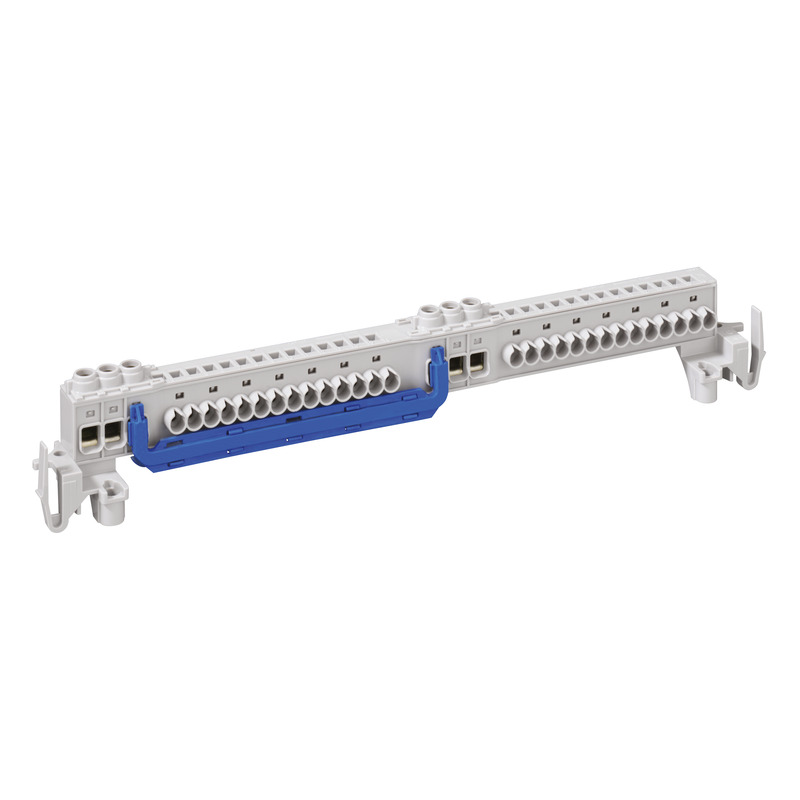

Szyna zaciskowa bezśrubowa PE/N, do montażu w skrzynkach rozdzielczych AK 14 od obudowy pustej AK/AKi, jako dodatkowy zacisk lub jako część zapasowa
jednostopniowa szyna zaciskowa N, z 4 przykręcanymi punktami zaciskowymi 2,5 mm²–16 mm², i 28 bezśrubowymi punktami zaciskowymi 1,5 mm²–4 mm², Po zdjęciu łącznika poprzecznego podział na, 2 potencjały N, każdy z 3 przykręcanymi punktami zaciskowymi, 2,5 mm²–16 mm² oraz 14 bezśrubowymi, punktami zaciskowymi 1,5 mm²–4 mm²
| Znamionowe napięcie robocze AC | 400 V |
|---|---|
| Prąd znamionowy | 76 Amper |
| Liczba biegunów | 2 |
| wstrząsoodporny | tak |
| Podłączenie 1: Rodzaj ochrony | Śruby |
| Podłączenie 1: Długość izolacji | 13 mm |
| Podłączenie 1: Pozycje zaciskowe na biegun | 3 |
| Podłączenie 1: Nadaje się do przewodów CU | 1 |
| Podłączenie 1: Nadaje się do przewodów AL | 0 |
| Podłączenie 1: Podłączany przekrój przewodu skrętny elastyczny bez końcówki przewodu (min.) | 1.5 mm² |
| Podłączenie 1: Podłączany przekrój przewodu skrętny elastyczny bez końcówką przewodu (maks.) | 16 mm² |
| Podłączenie 1: Podłączany przekrój przewodu skrętny elastyczny z końcówką przewodu (min.) | 1.5 mm² |
| Podłączenie 1: Podłączany przekrój przewodu skrętny elastyczny z końcówką przewodu (maks.) | 16 mm² |
| Podłączenie 1: Podłączany przekrój przewodu pojedynczego (min.) | 1.5 mm² |
| Podłączenie 1: Podłączany przekrój przewodu pojedynczego (maks.) | 16 mm² |
| Podłączenie 1: Podłączany przekrój przewodu typu linka (min.) | 1.5 mm² |
| Podłączenie 1: Podłączany przekrój przewodu typu linka (maks.) | 16 mm² |
| Podłączenie 2: Rodzaj ochrony | bezśrubowy |
| Podłączenie 2: Długość izolacji | 12 mm |
| Podłączenie 2: Miejsca zacisku na biegun | 14 |
| Podłączenie 2: Nadaje się do przewodów CU | 1 |
| Podłączenie 2: Nadaje się do przewodów AL | 0 |
| Podłączenie 2: Podłączany przekrój przewodu skrętny elastyczny bez końcówki przewodu (min.) | 1.5 mm² |
| Podłączenie 2: Podłączany przekrój przewodu skrętny elastyczny bez końcówką przewodu (maks.) | 4 mm² |
| Podłączenie 2: Podłączany przekrój przewodu skrętny elastyczny z końcówką przewodu (min.) | 1.5 mm² |
| Podłączenie 2: Podłączany przekrój przewodu skrętny elastyczny z końcówką przewodu (maks.) | 4 mm² |
| Podłączenie 2: Podłączany przekrój przewodu pełny (min.) | 1.5 mm² |
| Podłączenie 2: Podłączany przekrój przewodu pełny (maks.) | 4 mm² |
| Podłączenie 2: Podłączany przekrój przewodu skrętny (min.) | 1.5 mm² |
| Podłączenie 2: Podłączany przekrój przewodu skrętny (maks.) | 4 mm² |
| Szerokość | 300 mm |
|---|---|
| Długość | 90 mm |
| Wysokość | 60 mm |
| Masa | 0.137 kg |
| Klasa reakcji na ogień zgodna z UL94 | V2 |
|---|---|
| Wytrzymałość żarnika | 960 °C (EN 60695-2-11) |
| Podłączenie 1: Moment skręcający | 1.6 Nm |
|---|
| EAN | 4013902980215 |
|---|---|
| Klasa ETIM | EC001284 |
| Numer taryfy celnej | 85369010 |
| Minimalna ilość zamówienia | 1 |
| Materiał korpusu izolacyjnego | Termoplasty |
|---|
| EAN / GTIN | 4013902980215 |
|---|---|
| Szerokość | 0.3 m |
| Masa | 0.137 kg |
| Wysokość | 0.06 m |
| Ilość | 1 szt. |
| Głębokość | 0.09 m |
| EAN / GTIN | 4013902343959 |
|---|---|
| Szerokość | 0.357 m |
| Masa | 3.64 kg |
| Wysokość | 0.127 m |
| Ilość | 25 szt. |
| Głębokość | 0.257 m |
| EAN / GTIN | 4013902343966 |
|---|---|
| Szerokość | 0.8 m |
| Masa | 411.12 kg |
| Wysokość | 1.67 m |
| Ilość | 2700 szt. |
| Głębokość | 1.2 m |
Tekst przetargu
(79031801.TXT 812 B)
Zaloguj się, aby pobrać teksty ofertowe.

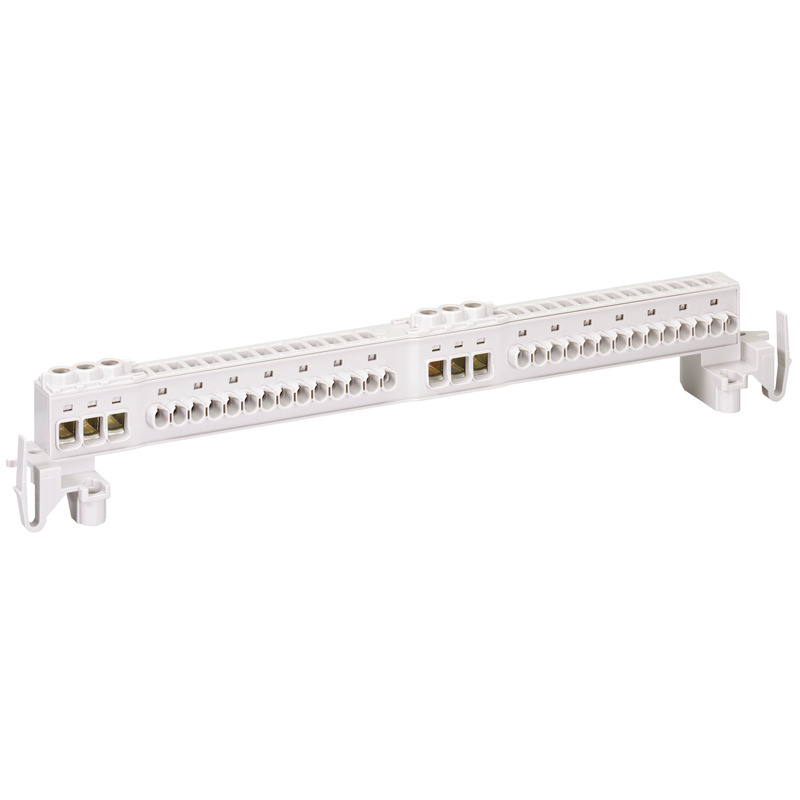

Szyna zaciskowa
AK 14 PEN-SL
Numer produktu 79031701
jednostopniowa szyna zaciskowa PE/N z, 3 przykręcanymi punktami...
Szyna zaciskowa bezśrubowa PE/N, do montażu w skrzynkach rozdzielczych AK 14 od obudowy pustej...

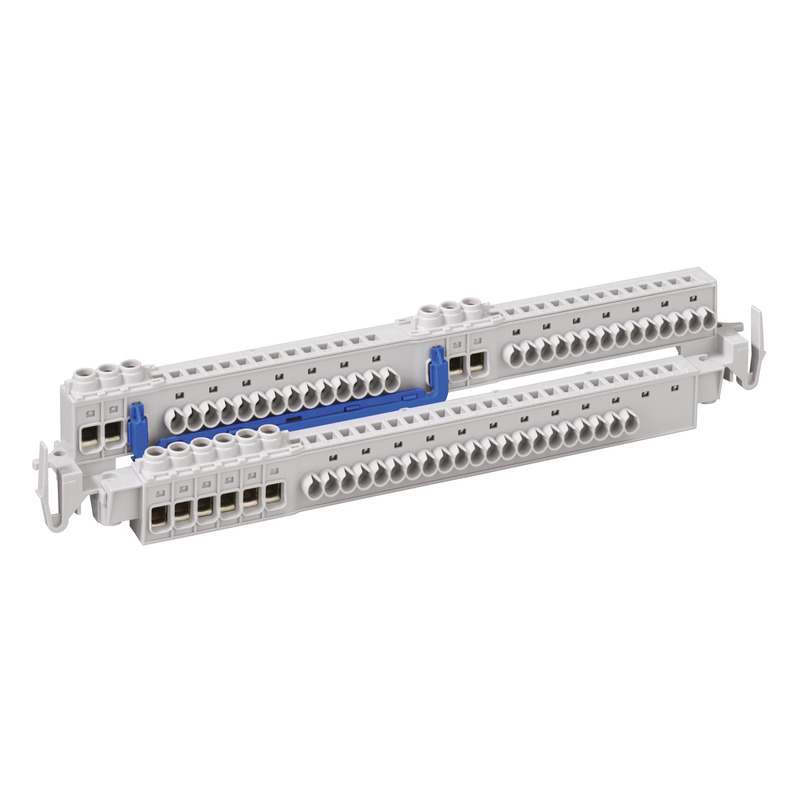

Szyna zaciskowa
