nowy

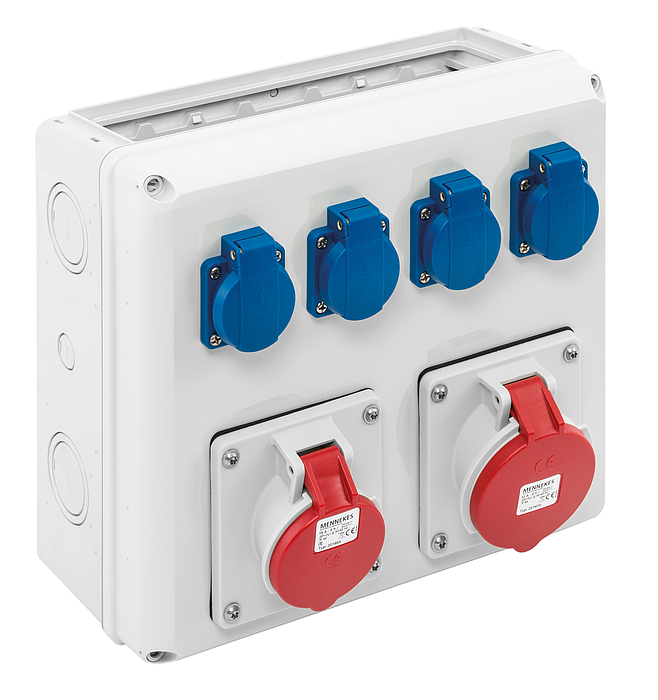

#73000301 | Wymiary: 315 x 300 x 198 mm

Gniazda zespolone

STK-Z 4S1632

Gniazda zespolone, ze stopniem ochrony IP44, Obudowa dodatkowa umożliwiająca prostą kombinację z zestawami gniazdowymi STK lub skrzynkami rozdzielczymi AK Air z otworami na kołnierz (AK-F), w...

Zaloguj się, aby zobaczyć cenę

Zapamiętaj produkt

Opis

Gniazda zespolone, ze stopniem ochrony IP44, Obudowa dodatkowa umożliwiająca prostą kombinację z zestawami gniazdowymi STK lub skrzynkami rozdzielczymi AK Air z otworami na kołnierz (AK-F), w tym zestaw z kołnierzem AK3 KFL, bez kołnierza montażowego

Wyposażone w:

4 x SCHUKO^®-gniazdko (przód), 230V
1 x Gniazdko CEE (przód), 16A, 400V
1 x Gniazdko CEE (przód), 32A, 400V

Highlights

Wysokiej jakości zestawy gniazdowe STK można łatwo rozbudowywać dzięki systemowi kołnierzy AK Air, oferują wysoki komfort instalacji z centralnym zaciskiem dla przewodu doprowadzającego. Całkowicie okablowane i testowane z urządzeniami wbudowanymi i gniazdami. Obudowy Zasilania Zabezpieczającego (ZAZ) można łatwo łączyć z małymi rozdzielniami AK-F 14-56, a w zestawie znajdują się kołnierze łącznikowe. Elastyczny system stanowi również podstawę dla rozwiązań dostosowanych indywidualnie do klienta, odbiegających od standardu. Produkt, który oferuje miejsce na elastyczność i dostosowuje się do Twoich potrzeb.

Dane techniczne

Urządzenia montażowe

SCHUKO^®-gniazdko (przód), 230V	4
Gniazdko CEE (przód), 16A, 400V	1
Gniazdko CEE (przód), 32A, 400V	1

właściwości elektryczne

Znamionowe napięcie robocze AC	400 V
Znamionowe napięcie izolacji AC	400 V
Stopień ochrony	II
Rodzaj ochrony	IP44
wentylowany	tak
Liczba rzędów	0
Liczba modułów na rząd	0

Kolory

Kolor części dolnej	szary
Kolor części górnej	szary

Wymiary

Szerokość	315 mm
Długość	300 mm
Wysokość	198 mm
Szerokość wewnętrzna	295 mm
Wysokość wewnętrzna	106 mm
Masa	2.3 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Wytrzymałość żarnika	850 °C (EN 60695-2-11)

właściwości mechaniczne

Rodzaj mocowania	Montaż ścienny
Wytrzymałość udarowa	IK08
możliwość plombowania	tak
Moment obrotowy śruby pokrywy	1.2 Nm
Wersja kołnierza	tak

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	90 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-25 °C
Temperatura otoczenia maks.	40 °C
Temperatura otoczenia 24 h	35 °C
Miejsce montażu	chronione obszary zewnętrzne

Sales Information

EAN	4013902694501
Klasa ETIM	EC000379
Numer taryfy celnej	85369095
Minimalna ilość zamówienia	1

Materiał

Materiał części dolnej	Poliwęglan, wzmocniony włóknem szklanym
Materiał części górnej	Poliwęglan
Materiał uszczelnienia	Poliuretan
Materiał śruby pokrywy	Poliamid, wzmocniony włóknem szklanym
Materiał składanego okna	Poliwęglan

Dane logistyczne

Karton zewnętrzny

EAN / GTIN	4013902694501
Szerokość	0.335 m
Masa	2.6 kg
Wysokość	0.27 m
Ilość	1 szt.
Głębokość	0.335 m

Paleta

EAN / GTIN	4013902694518
Szerokość	0.8 m
Masa	178 kg
Wysokość	1.74 m
Ilość	60 szt.
Głębokość	1.2 m

Pobrania

Pobierz arkusz danych

Pobierz arkusz danych (73000301.pdf)

Podręcznik

Instrukcja obsługi DE pdf (8 MB)

Arkusz wymiarowy

Rysunek wymiarowy dxf (13 MB)

Rysunek wymiarowy pdf (2 MB)

Rysunek wymiarowy dwg (3 MB)

Certyfikat

CE Deklaracja DE/EN/PL pdf (136 KB)

CE Deklaracja DE/EN/FR pdf (142 KB)

UKCA Deklaracja EN pdf (165 KB)

Dane do planowania

Tekst przetargu
