Opis
Skrzynka rozgałęźna, ze stopniem ochrony IP66, Przekrój znamionowy 16 mm², Ui=400 V AC, Certyfikowany zgodnie z VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2))
szary
Ten artykuł jest zarchiwizowany!
#30105101 | Wymiary: 190 x 446 x 161 mm

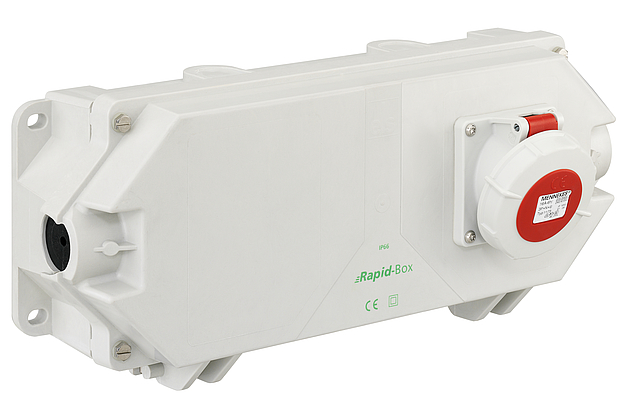

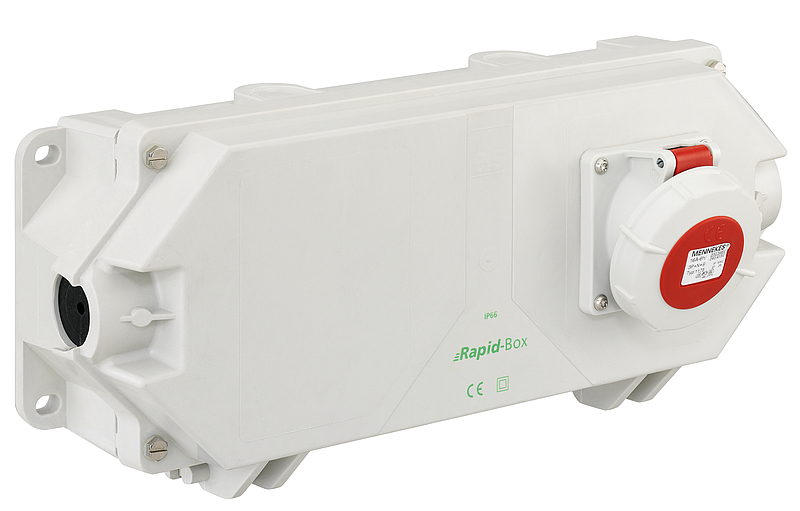

Skrzynka rozgałęźna
Rapid-Box 2,5-16² STV 1x5-pol.
Dane techniczne
właściwości elektryczne
| Znamionowe napięcie izolacji AC | 400 V |
|---|---|
| Znamionowe napięcie izolacji DC | 400 V |
| maks. przekrój przewodu | 16 mm² |
| Rodzaj ochrony | IP66 |
| UL Type Rating | b.d. |
Kolory
| Kolor części dolnej | szary |
|---|---|
| Kolor części górnej | szary |
Wymiary
| Szerokość | 190 mm |
|---|---|
| Długość | 446 mm |
| Wysokość | 161 mm |
| Masa | 4.2 kg |
Właściwości materiału
| Odporność na promieniowanie UV | tak |
|---|---|
| bezhalogenowy | tak |
| Klasa reakcji na ogień zgodna z UL94 | V0 |
| Wytrzymałość żarnika | 960 °C (EN 60695-2-11) |
właściwości mechaniczne
| Rodzaj mocowania | Montaż ścienny/sufitowy |
|---|---|
| Wytrzymałość udarowa | IK09 |
| możliwość plombowania | nie |
| Do łączenia szeregowego | tak |
Warunki otoczenia
| maks. względna wilgotność powietrza 25°C | 100 % |
|---|---|
| maks. względna wilgotność powietrza 40°C | 50 % |
| Temperatura otoczenia min. | -25 °C |
| Temperatura otoczenia maks. | 40 °C |
| Temperatura otoczenia 24 h | 35 °C |
| Miejsce montażu | chronione obszary zewnętrzne |
Sales Information
| Klasa ETIM | EC002600 |
|---|---|
| Numer taryfy celnej | 85369095 |
Materiał
| Materiał części dolnej | Tworzywo sztuczne |
|---|---|
| Materiał części górnej | Duroplast |
| Materiał uszczelnienia | Silikon |
Certyfikaty
| Znak atestu | VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2)) |
|---|
