#49048601 | Wymiary: 440 x 320 x 179 mm

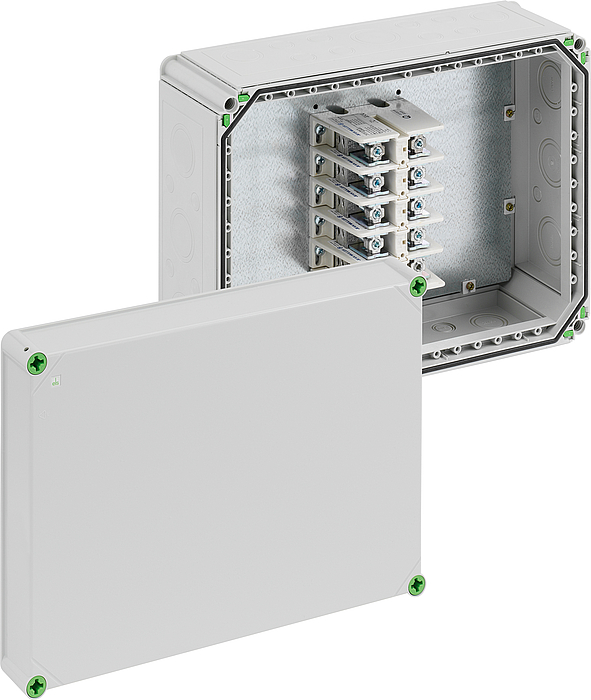

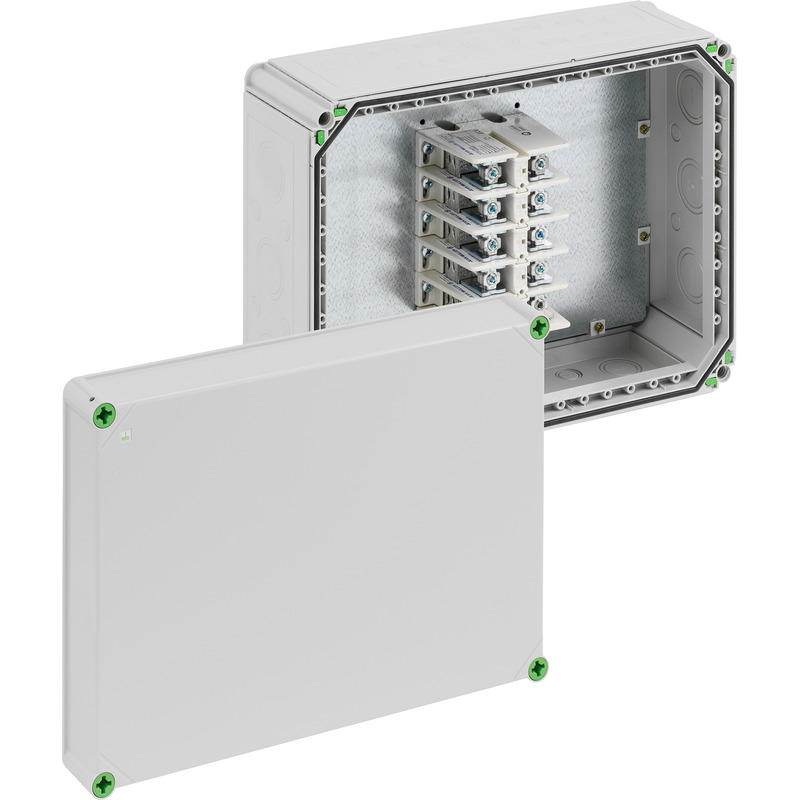

Skrzynka rozgałęźna

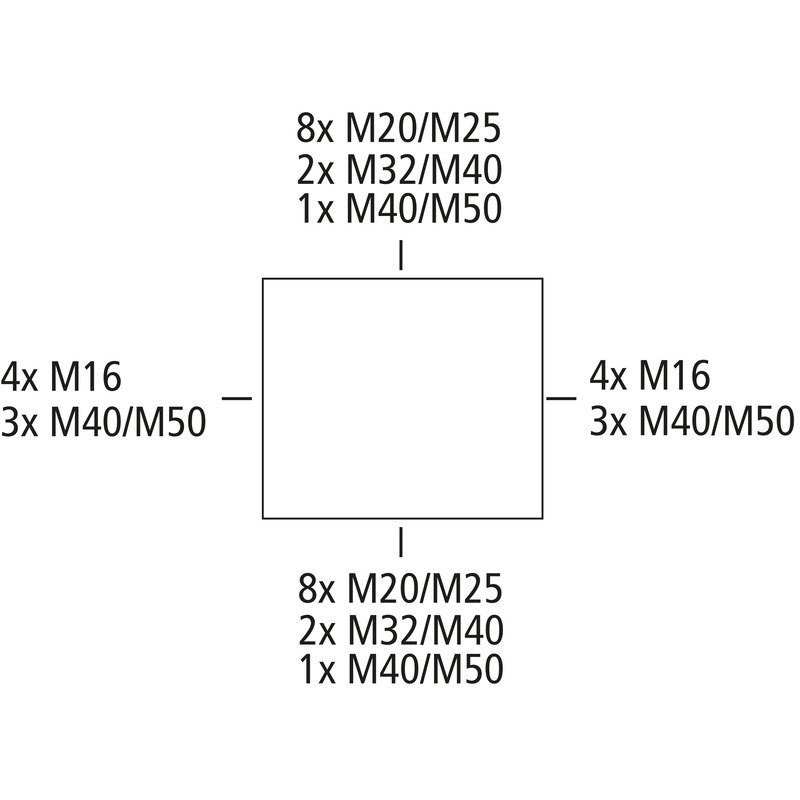

Skrzynka rozgałęźna, ze stopniem ochrony IP65, Przekrój znamionowy 150 mm², Ui=690 V AC, Membrany wypychane, M16/M20/M25/M32/M40/M50, (24 Bok), Wewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i chronionych obszarach zewnętrznych
szary, ze specjalnym zaciskiem śrubowym do wprowadzania przewodów od góry, 5-bieg. - 150² (16 bis 150 mm², CU/AL)
| Znamionowe napięcie izolacji AC | 690 V |
|---|---|
| maks. przekrój przewodu | 150 mm² |
| Stopień ochrony | II |
| Rodzaj ochrony | IP65 |
| Liczba biegunów | 5 |
| UL Type Rating | b.d. |
| Kolor części dolnej | szary |
|---|---|
| Kolor części górnej | szary |
| Szerokość | 440 mm |
|---|---|
| Długość | 320 mm |
| Wysokość | 179 mm |
| Masa | 7.55 kg |
| Odporność na promieniowanie UV | tak |
|---|---|
| bezhalogenowy | tak |
| Wytrzymałość żarnika | 960 °C (EN 60695-2-11) |
| Rodzaj mocowania | Montaż ścienny/sufitowy |
|---|---|
| Wytrzymałość udarowa | IK08 |
| możliwość plombowania | tak |
| Moment obrotowy śruby pokrywy | 1.7 Nm |
| Zapięcie | Wewnętrzne punkty mocowania |
| maks. względna wilgotność powietrza 25°C | 95 % |
|---|---|
| maks. względna wilgotność powietrza 40°C | 50 % |
| Temperatura otoczenia min. | -35 °C |
| Temperatura otoczenia maks. | 80 °C |
| Temperatura otoczenia 24 h | 60 °C |
| Miejsce montażu | chronione obszary zewnętrzne |
| EAN | 4013902641963 |
|---|---|
| Klasa ETIM | EC002600 |
| Numer taryfy celnej | 85369095 |
| Minimalna ilość zamówienia | 1 |
| Materiał części dolnej | Poliwęglan |
|---|---|
| Materiał części górnej | Poliwęglan, wzmocniony włóknem szklanym |
| Materiał uszczelnienia | Poliuretan |
| Materiał śruby pokrywy | Poliamid, wzmocniony włóknem szklanym |
| EAN / GTIN | 4013902641963 |
|---|---|
| Szerokość | 0.455 m |
| Masa | 7.94 kg |
| Wysokość | 0.27 m |
| Ilość | 1 szt. |
| Głębokość | 0.335 m |
| EAN / GTIN | 4013902641970 |
|---|---|
| Szerokość | 0.8 m |
| Masa | 339.62 kg |
| Wysokość | 1.74 m |
| Ilość | 40 szt. |
| Głębokość | 1.2 m |
Tekst przetargu
(49048601.TXT 886 B)
Zaloguj się, aby pobrać teksty ofertowe.
CAD-Dane
(Pobierz 3D-CAD-Data)
Zaloguj się, aby pobrać teksty ofertowe.

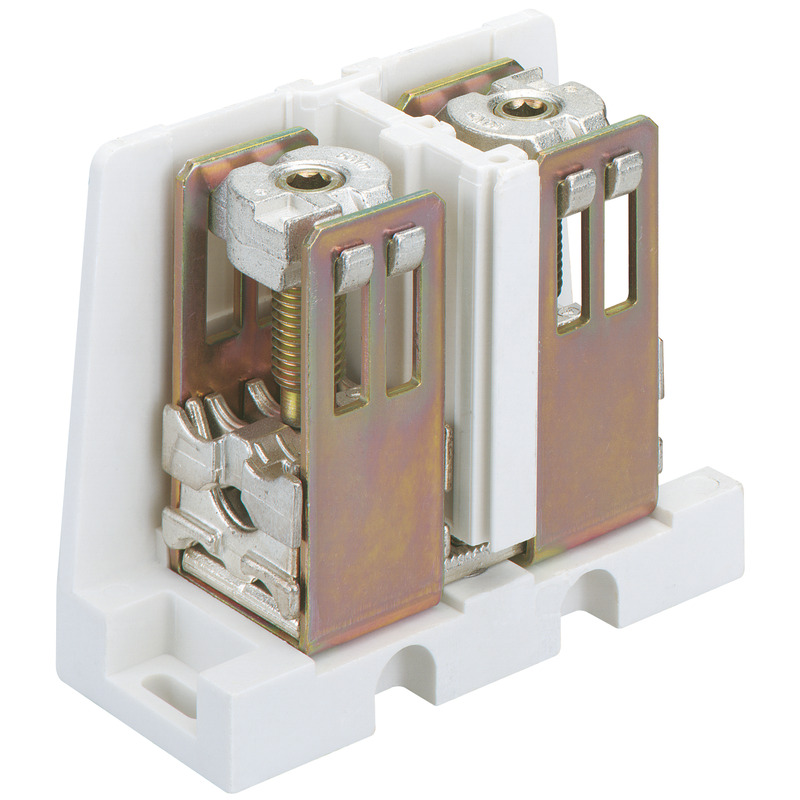

Zacisk przyłączeniowy
AKL 125
Numer produktu 07612501
250 A, do przewodów CU 1 x (35-150) re/rm/se/sm, 2x...
Zacisk przyłączeniowy, 1-biegunowy, może być montowany szeregowo, do przewodów pełnych i splotkowych...
Wprowadzenie przewodu
GKE 32
Numer produktu 07303201
Strona obudowy 320 mm, do przewodów o Ø 2 x 75 mm
Dławnica kablowa do przewodów o Ø do 75 mm, 2 x łącznik kołnierzowy (GFV)
Wprowadzenie przewodu
GKE 43
Numer produktu 07304301
Strona obudowy 440 mm, do przewodów o Ø 3 x 75 mm
Dławnica kablowa do przewodów o Ø do 75 mm, 2 x łącznik kołnierzowy (GFV)
Obudowy puste
GTi 1-g
Numer produktu 01040101
z szarą pokrywą
Obudowa pusta, 3 x łącznik do obudów (GGV)
Kołnierz
GFL 20
Numer produktu 07220001
Kołnierz, gładki, 2 x łącznik kołnierzowy (GFV)
Odciążenie naciągu
GZE 3
Numer produktu 07300301
Strona obudowy 320 mm, do przewodu 1 x 75 mm
Odciążenie naciągu kabla do wpustów kablowych GKE 32 i GKE 43, do przewodów o Ø do 75 mm
Mostek z kołnierzem
GFG 3
Numer produktu 07280301
Strona obudowy 320 mm, z uszczelką
Mostek z kołnierzem, do wymiany wypiłowanych mostków
Łącznik do mocowania zewnętrznego
GAB-ES
Numer produktu 07030001
V2A, zestaw = 4 szt.
Łącznik do mocowania zewnętrznego, do montażu pojedynczych obudów lub małych urządzeń na powierzchni...
Króciec napowietrzający
BST M20/sw
Numer produktu 26202001
czarny
Zaślepka wentylacyjna IP44 z uszczelką labiryntową w celu redukcji powstawania kondensatu w...
Króciec napowietrzający
BST M20
Numer produktu 26242001
szary
Zaślepka wentylacyjna IP44 z uszczelką labiryntową w celu redukcji powstawania kondensatu w...

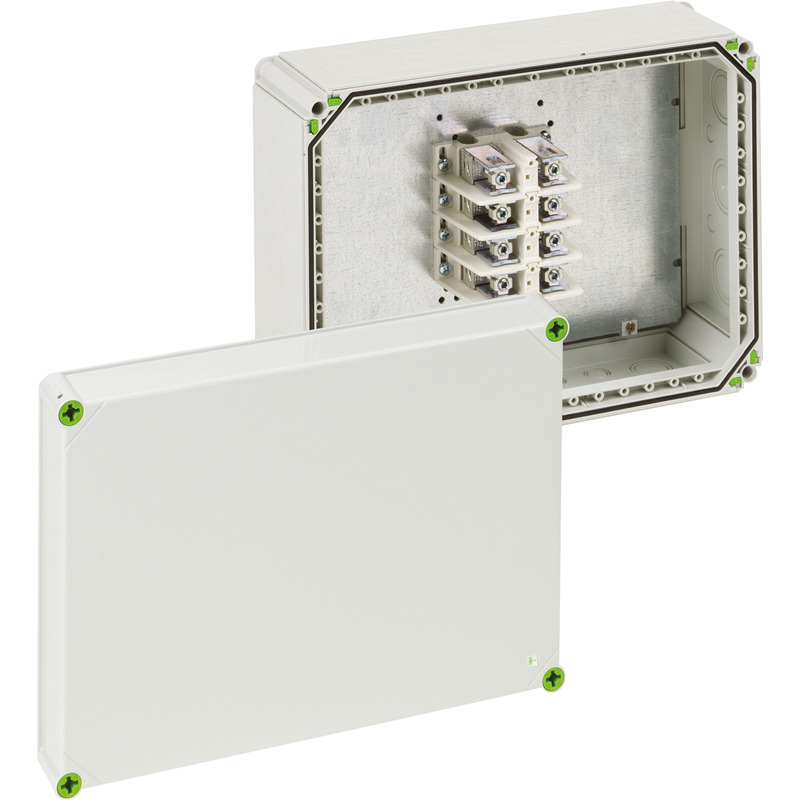

Skrzynka rozgałęźna
