#42500001 | Wymiary: 252 x 202 x 120 mm

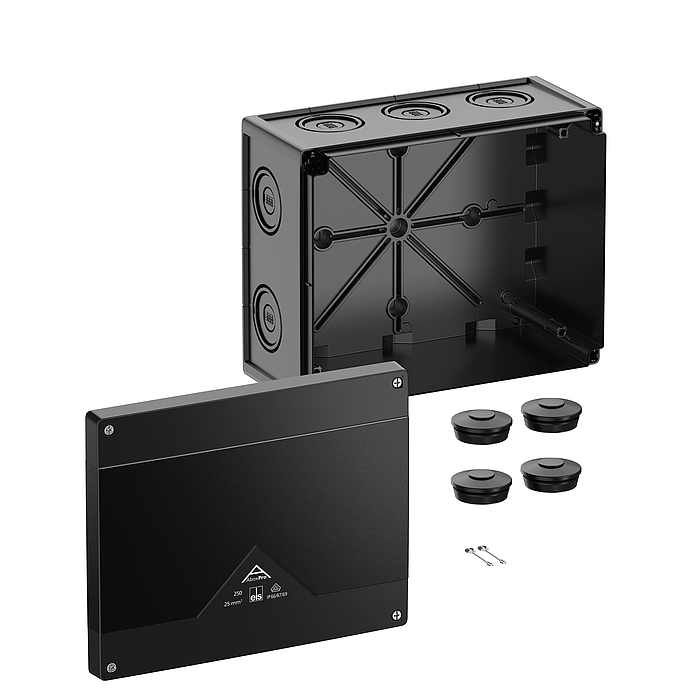

Skrzynka rozgałęźna

Abox Pro 250-L/sw

czytaj więcej

Warianty kolorystyczne

Dostosuj

Zaloguj się, aby zobaczyć cenę

Zapamiętaj produkt

Opis

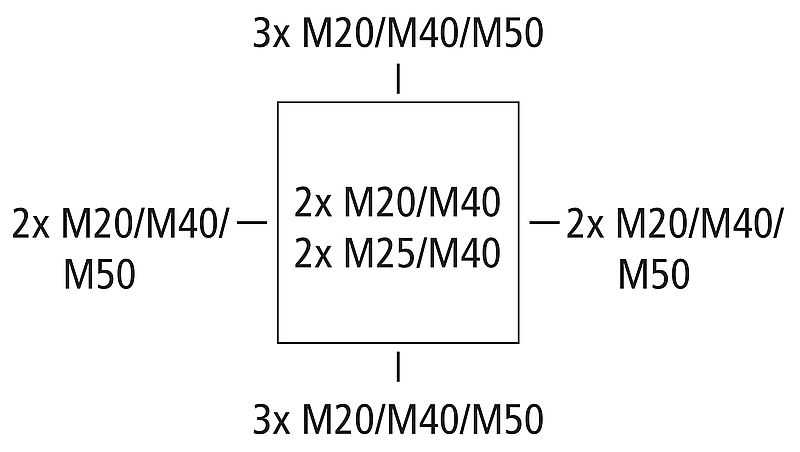

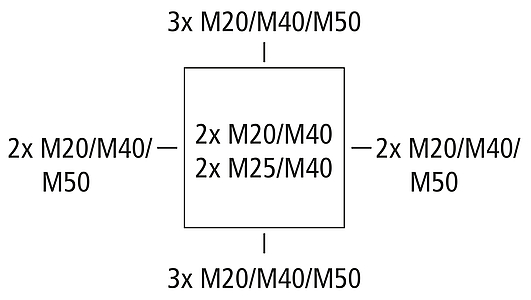

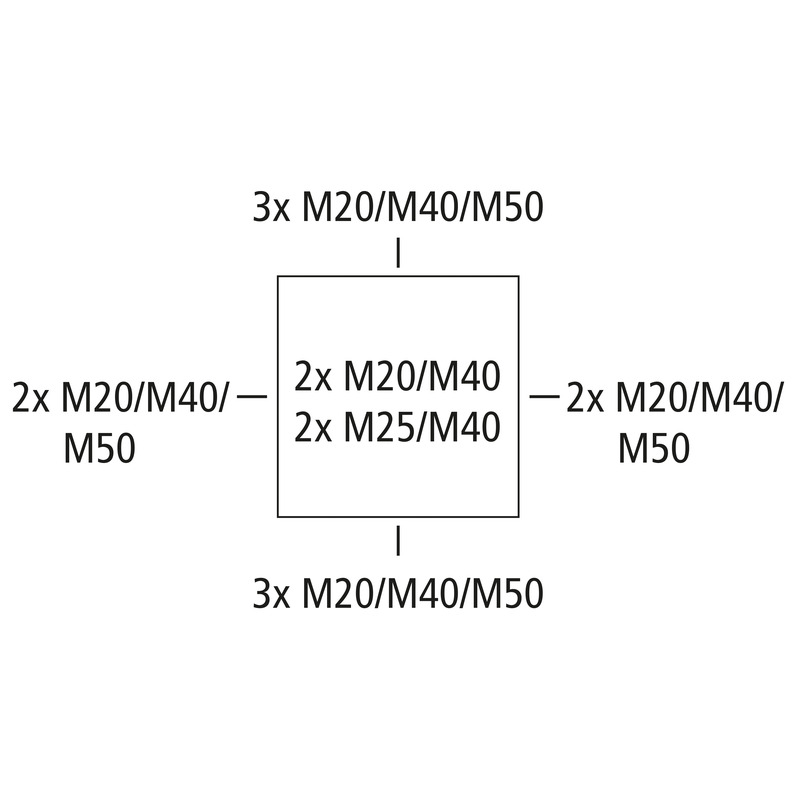

Skrzynka rozgałęźna, ze stopniem ochrony IP66/IP67/IP69, Przekrój znamionowy 25 mm², Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), DNV (klasa: Statki & instalacje Offshore), Membrany wypychane, M20/M25/M40/M50, (4 Tylny, 10 Bok), Wewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i niezabezpieczonym obszarze zewnętrznym

czarny, U_i=1000 V AC, bez zacisków

Dołączone akcesoria:
4 podwójne wpusty membranowe IP66 M40, zakres uszczelnienia 17 - 28 mm, zabezpieczenie pokrywy zamykającej

Dane techniczne

właściwości elektryczne

Znamionowe napięcie izolacji AC	1000 V
Znamionowe napięcie izolacji DC	1000 V
maks. przekrój przewodu	25 mm²
Stopień ochrony	II
Rodzaj ochrony	IP66/IP67/IP69
Rodzaj zacisku	Bez

Kolory

Kolor części dolnej	czarny
Kolor części górnej	czarny

Wymiary

Szerokość	252 mm
Długość	202 mm
Wysokość	120 mm
Długość wewnętrzna	186 mm
Szerokość wewnętrzna	236 mm
Wysokość wewnętrzna	99 mm
Masa	1.0341 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	V0
Wytrzymałość żarnika	960 °C (EN 60695-2-11)

właściwości mechaniczne

Wytrzymałość udarowa	IK09
możliwość plombowania	tak
Moment obrotowy śruby pokrywy	1.5 Nm
Rodzaj mocowania	Montaż ścienny/sufitowy
Zapięcie	Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-35 °C
Temperatura otoczenia maks.	80 °C
Temperatura otoczenia 24 h	60 °C
Miejsce montażu	Niechroniony obszar zewnętrzny

Sales Information

EAN	4013902663576
Klasa ETIM	EC002600
Numer taryfy celnej	85389099
Minimalna ilość zamówienia	1

Materiał

Materiał części dolnej	Poliwęglan, wzmocniony włóknem szklanym
Materiał części górnej	Poliwęglan
Materiał uszczelnienia	Elastomer termoplastyczny
Materiał śruby pokrywy	Stal nierdzewna 1.4567 (V2A)

Certyfikaty

Znak atestu	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Znak atestu	DLG (odporność na amoniak)
Znak atestu	DNV (klasa: Statki & instalacje Offshore)

Dane logistyczne

Karton zewnętrzny

EAN / GTIN	4013902663583
Szerokość	0.507 m
Masa	4.4714 kg
Wysokość	0.277 m
Ilość	4 szt.
Głębokość	0.22 m

Paleta

EAN / GTIN	4013902663590
Szerokość	0.8 m
Masa	115.8994 kg
Wysokość	0.981 m
Ilość	84 szt.
Głębokość	1.2 m

Sztuka

EAN / GTIN	4013902663576
Szerokość	0.252 m
Masa	1.0341 kg
Wysokość	0.12 m
Ilość	1 szt.
Głębokość	0.202 m

Pobrania

Dane do planowania

Tekst przetargu

CAD-Dane
