#40644001 | Wymiary: 152 x 152 x 85 mm

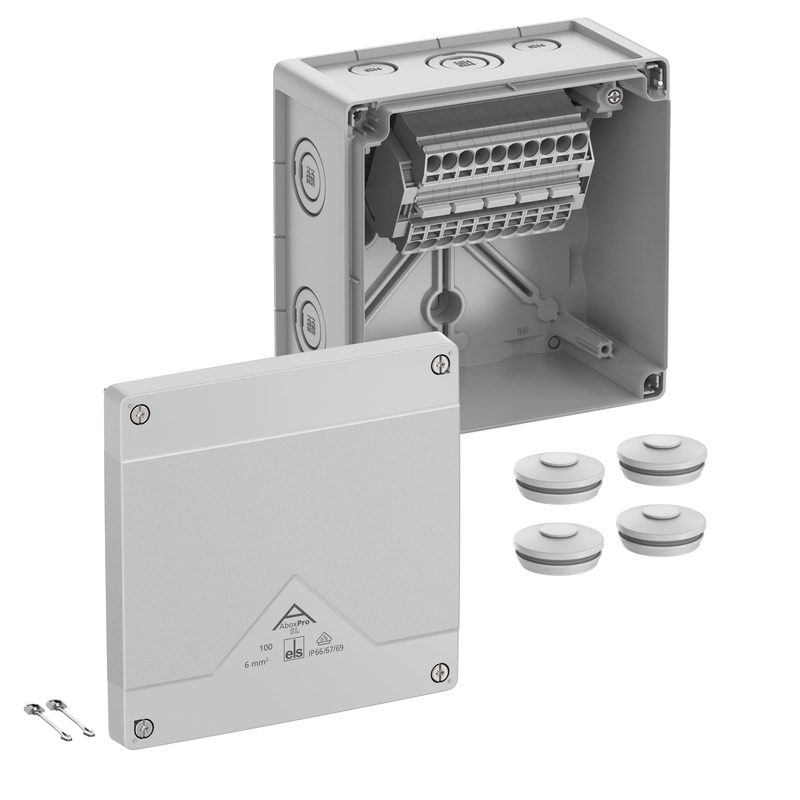

Skrzynka rozgałęźna

Abox Pro SL-6²

Skrzynka rozgałęźna, ze stopniem ochrony IP66/IP67/IP69, Przekrój znamionowy 6 mm², U_i=690 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak),...

Zaloguj się, aby zobaczyć cenę

Zapamiętaj produkt

Opis

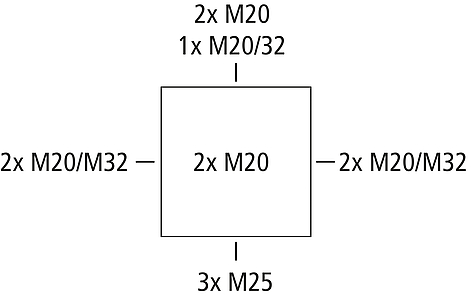

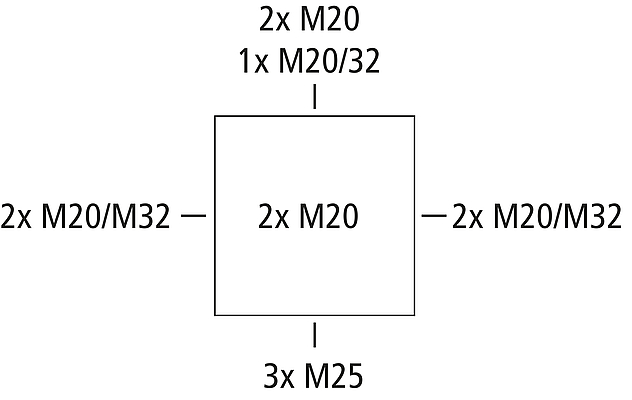

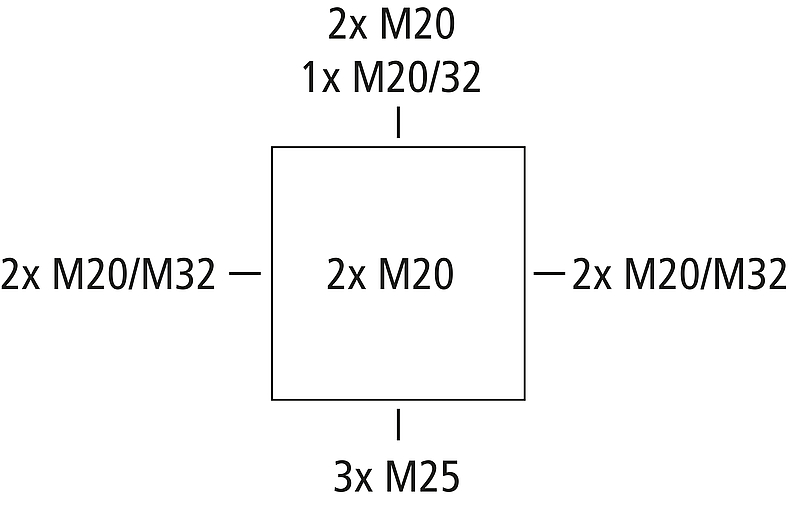

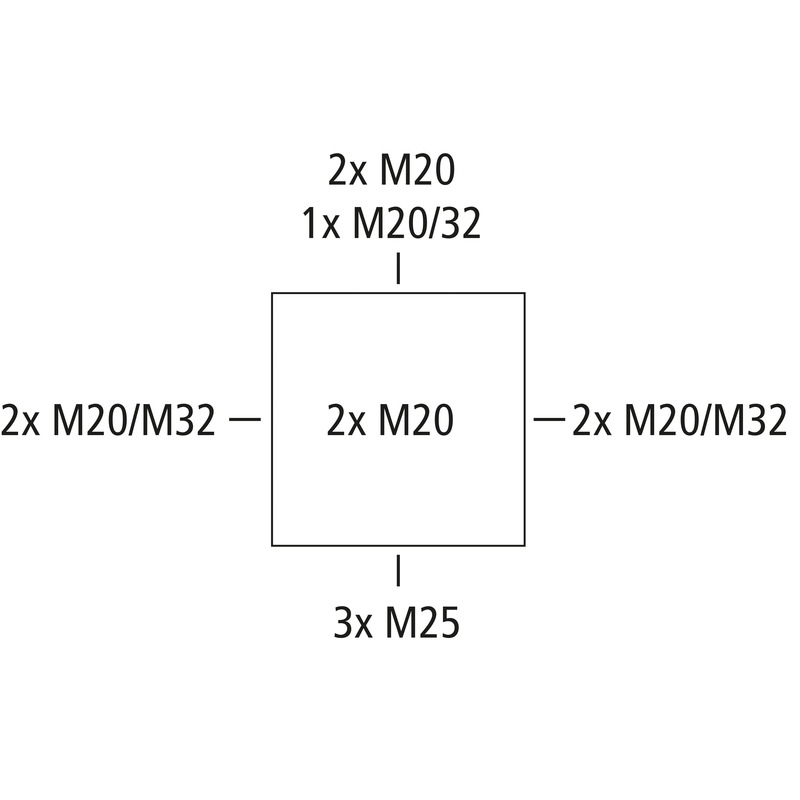

Skrzynka rozgałęźna, ze stopniem ochrony IP66/IP67/IP69, Przekrój znamionowy 6 mm², U_i=690 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), DNV (klasa: Statki & instalacje Offshore), Membrany wypychane, M20/M25/M32, (2 Tylny, 10 Bok), Wewnętrzne punkty mocowania, z bezśrubowymi zaciskami i uchwytem do zacisków, do instalacji w środowisku przemysłowym i niezabezpieczonym obszarze zewnętrznym

szary, I_n=41 Amper, z umieszczonym wyżej zaciskiem bezśrubowym Wago 2006-1201, 5-bieg., maks. przekrój znamionowy wg DIN EN 60998: 6 mm², akceptowalne przekroje do zacisku na biegun: 4 x 0,5 do 10 mm² sztywny/elastyczny Cu

Dołączone akcesoria:
4 podwójne wpusty membranowe IP66 M32, zakres uszczelnienia 13 - 21 mm, zabezpieczenie pokrywy zamykającej

Dane techniczne

właściwości elektryczne

Znamionowe napięcie izolacji AC	690 V
Znamionowe napięcie izolacji DC	690 V
min. przekrój przewodu	0,5 mm²
maks. przekrój przewodu	6 mm²
Stopień ochrony	II
Rodzaj ochrony	IP66/IP67/IP69
Prąd znamionowy	41 Amper
Rodzaj zacisku	bezśrubowy
Liczba biegunów	5

Kolory

Kolor części dolnej	szary
Kolor części górnej	szary

Wymiary

Szerokość	152 mm
Długość	152 mm
Wysokość	85 mm
Długość wewnętrzna	137 mm
Szerokość wewnętrzna	137 mm
Wysokość wewnętrzna	65 mm
Masa	0.594 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	V0
Wytrzymałość żarnika	960 °C (EN 60695-2-11)

właściwości mechaniczne

Wytrzymałość udarowa	IK09
możliwość plombowania	tak
Moment obrotowy śruby pokrywy	1.5 Nm
Rodzaj mocowania	Montaż ścienny/sufitowy
Zapięcie	Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-35 °C
Temperatura otoczenia maks.	80 °C
Temperatura otoczenia 24 h	60 °C
Miejsce montażu	Niechroniony obszar zewnętrzny

Sales Information

EAN	4013902664153
Klasa ETIM	EC002600
Numer taryfy celnej	85369095
Minimalna ilość zamówienia	1

Materiał

Materiał części dolnej	Poliwęglan
Materiał części górnej	Poliwęglan
Materiał uszczelnienia	Elastomer termoplastyczny
Materiał śruby pokrywy	Stal nierdzewna 1.4567 (V2A)

Certyfikaty

Znak atestu	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Znak atestu	DLG (odporność na amoniak)
Znak atestu	DNV (klasa: Statki & instalacje Offshore)

Dane logistyczne

Karton zewnętrzny

EAN / GTIN	4013902664160
Szerokość	0.465 m
Masa	6.495 kg
Wysokość	0.175 m
Ilość	10 szt.
Głębokość	0.32 m

Paleta

EAN / GTIN	4013902664177
Szerokość	0.8 m
Masa	236.335 kg
Wysokość	1.11 m
Ilość	330 szt.
Głębokość	1.2 m

Sztuka

EAN / GTIN	4013902664153
Szerokość	0.152 m
Masa	0.594 kg
Wysokość	0.085 m
Ilość	1 szt.
Głębokość	0.152 m

Pobrania

Pobierz arkusz danych

Pobierz arkusz danych (40644001.pdf)

Arkusz wymiarowy

Rysunek wymiarowy pdf (6 MB)

Rysunek wymiarowy dxf (36 MB)

Rysunek wymiarowy dwg (8 MB)

Certyfikat

UKCA Deklaracja EN pdf (166 KB)

CE Deklaracja DE/EN/PL pdf (94 KB)

DNV Certyfikat EN pdf (87 KB)

CE Deklaracja DE/EN/FR pdf (34 KB)

VDE Certyfikat DE/EN pdf (613 KB)

DLG Zatwierdzenie DE pdf (752 KB)

DLG Zatwierdzenie EN pdf (727 KB)

Dane do planowania

Tekst przetargu

CAD-Dane
