#40440001 | Wymiary: 102 x 102 x 70 mm

Skrzynka rozgałęźna

Abox Pro 040-L

czytaj więcej

Warianty kolorystyczne

Dostosuj

Zaloguj się, aby zobaczyć cenę

Zapamiętaj produkt

Opis

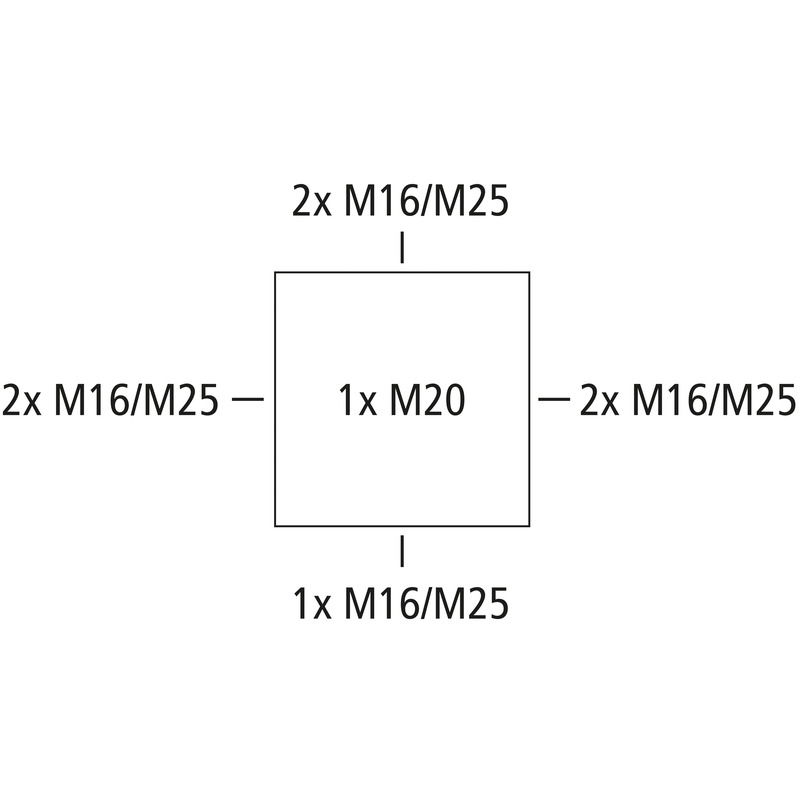

Skrzynka rozgałęźna, ze stopniem ochrony IP66/IP67/IP69, Przekrój znamionowy 4 mm², Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), DNV (klasa: Statki & instalacje Offshore), Membrany wypychane, M16/M20/M25, (1 Tylny, 7 Bok), Wewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i niezabezpieczonym obszarze zewnętrznym

szary, U_i=1000 V AC, bez zacisków

Dołączone akcesoria:
4 podwójne wpusty membranowe IP66 M25, zakres uszczelnienia 9 - 17 mm, zabezpieczenie pokrywy zamykającej

Dane techniczne

właściwości elektryczne

Znamionowe napięcie izolacji AC	1000 V
Znamionowe napięcie izolacji DC	1000 V
maks. przekrój przewodu	4 mm²
Stopień ochrony	II

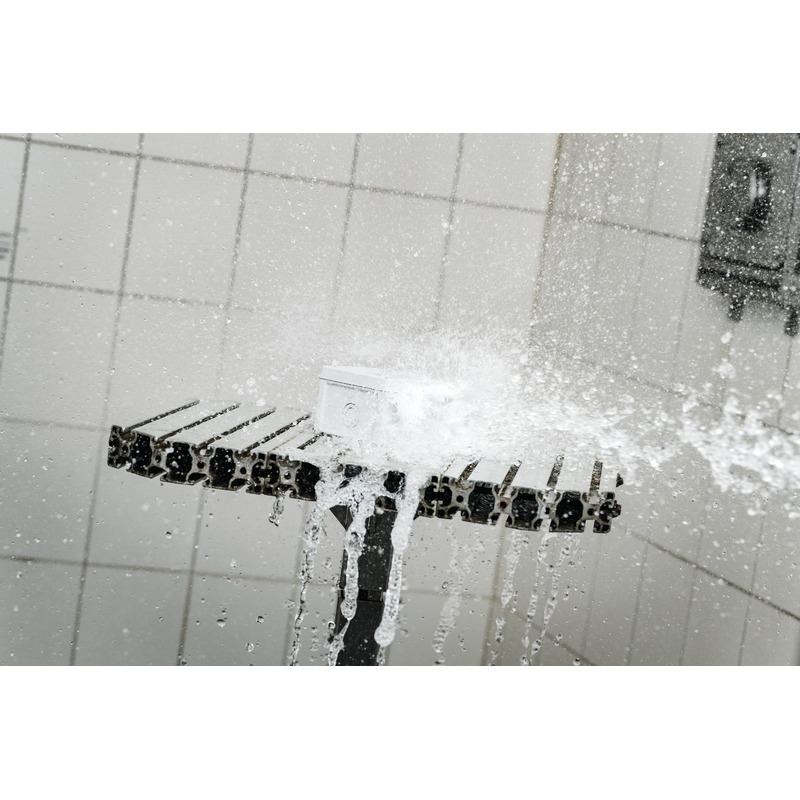

Rodzaj ochrony	IP66/IP67/IP69
Rodzaj zacisku	Bez

Kolory

Kolor części dolnej	szary
Kolor części górnej	szary

Wymiary

Szerokość	102 mm
Długość	102 mm
Wysokość	70 mm
Długość wewnętrzna	88 mm
Szerokość wewnętrzna	88 mm
Wysokość wewnętrzna	50 mm
Masa	0.218 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	V0

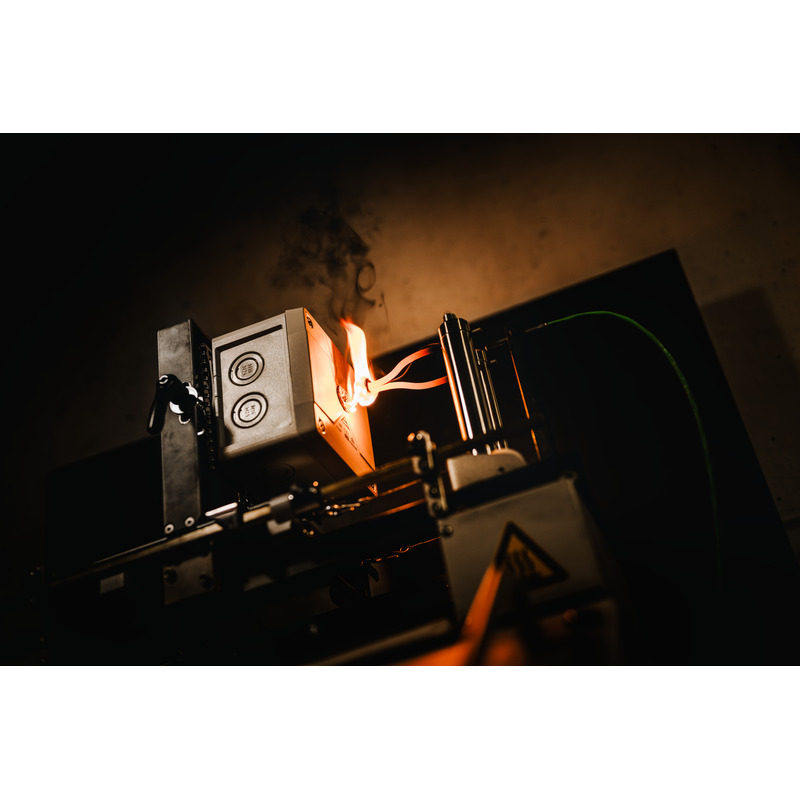

Wytrzymałość żarnika	960 °C (EN 60695-2-11)

właściwości mechaniczne

Wytrzymałość udarowa	IK09
możliwość plombowania	tak
Moment obrotowy śruby pokrywy	1.5 Nm
Rodzaj mocowania	Montaż ścienny/sufitowy
Zapięcie	Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-35 °C
Temperatura otoczenia maks.	80 °C
Temperatura otoczenia 24 h	60 °C
Miejsce montażu	Niechroniony obszar zewnętrzny

Sales Information

EAN	4013902664788
Klasa ETIM	EC002600
Numer taryfy celnej	85389099
Minimalna ilość zamówienia	1

Materiał

Materiał części dolnej	Poliwęglan, wzmocniony włóknem szklanym
Materiał części górnej	Poliwęglan
Materiał uszczelnienia	Elastomer termoplastyczny
Materiał śruby pokrywy	Stal nierdzewna 1.4567 (V2A)

Certyfikaty

Znak atestu	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Znak atestu	DLG (odporność na amoniak)
Znak atestu	DNV (klasa: Statki & instalacje Offshore)

Dane logistyczne

Karton zewnętrzny

EAN / GTIN	4013902664795
Szerokość	0.437 m
Masa	8.233 kg
Wysokość	0.212 m
Ilość	36 szt.
Głębokość	0.317 m

Paleta

EAN / GTIN	4013902664801
Szerokość	0.8 m
Masa	219.592 kg
Wysokość	0.998 m
Ilość	864 szt.
Głębokość	1.2 m

Sztuka

EAN / GTIN	4013902664788
Szerokość	0.102 m
Masa	0.218 kg
Wysokość	0.07 m
Ilość	1 szt.
Głębokość	0.102 m

Pobrania

Dane do planowania

Tekst przetargu

CAD-Dane
