#80642101 | Wymiary: 127 x 127 x 70 mm

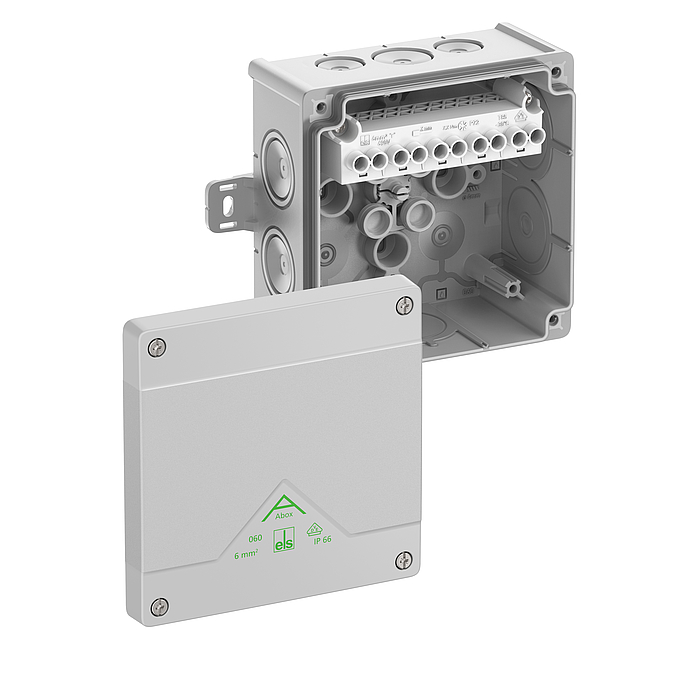

Skrzynka rozgałęźna

Abox 060 AB-6²

czytaj więcej

Warianty kolorystyczne

Dostosuj

Zaloguj się, aby zobaczyć cenę

Zapamiętaj produkt

Opis

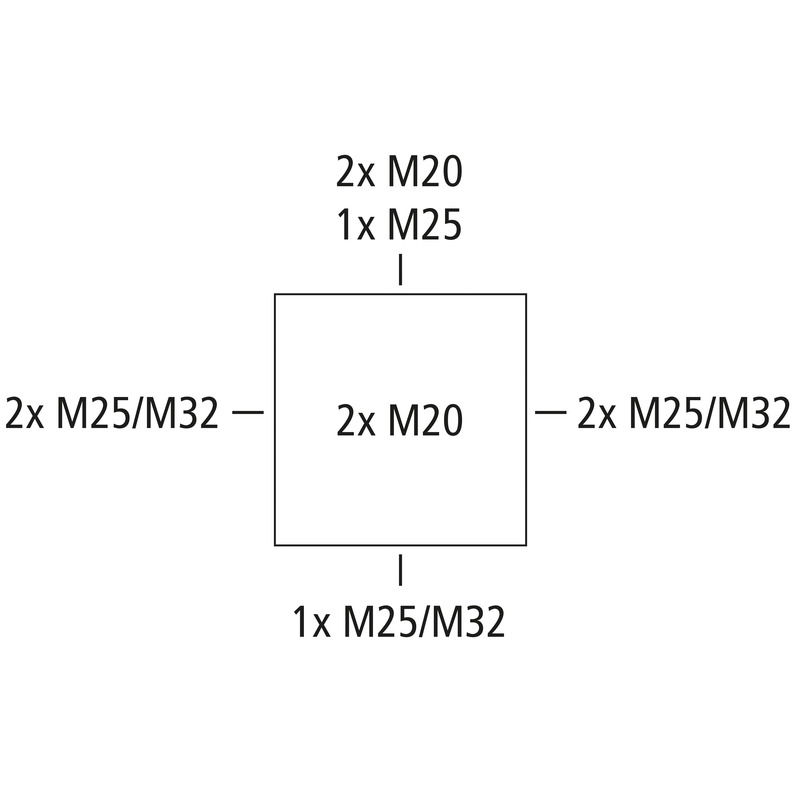

Skrzynka rozgałęźna, ze stopniem ochrony IP66, Przekrój znamionowy 6 mm², Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), Samo-uszczelniające, miękkie membrany wpustowe, M20/M25/M32, Zakres uszczelnienia 4 - 28 mm, (2 Tylny, 8 Bok), Zewnętrzne punkty mocowania, do instalacji standardowych wewnętrznych i w chronionym obszarze zewnętrznym

szary, U_i=690 V AC, I_n=41 Amper, szary, U_i=690 V AC, I_n=41 A, z umieszczonym wyżej zaciskiem śrubowym, 5-polowy, maks. przekrój znamionowy wg DIN EN 60998: 6 mm², dopuszczalne przekroje zaciskane na biegun: 4 x 1,5 mm², 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm², 2 x 10 mm² Cu stałe/giętkie z tulejką

Dane techniczne

właściwości elektryczne

Znamionowe napięcie izolacji AC	690 V
Znamionowe napięcie izolacji DC	690 V
min. przekrój przewodu	1,5 mm²
maks. przekrój przewodu	6 mm²
Stopień ochrony	II
Rodzaj ochrony	IP66
Prąd znamionowy	41 Amper
Rodzaj zacisku	Zacisk śrubowy
Liczba biegunów	5

Kolory

Kolor części dolnej	szary
Kolor części górnej	szary

Wymiary

Szerokość	127 mm
Długość	127 mm
Wysokość	70 mm
Długość wewnętrzna	114 mm
Szerokość wewnętrzna	114 mm
Wysokość wewnętrzna	54 mm
Masa	0.2875 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	HB
Wytrzymałość żarnika	750 °C (EN 60695-2-11)

właściwości mechaniczne

dla zakresu uszczelnienia min.	4 mm
dla zakresu uszczelnienia maks.	28 mm
Wytrzymałość udarowa	IK07
możliwość plombowania	tak
Moment obrotowy śruby pokrywy	1.2 Nm

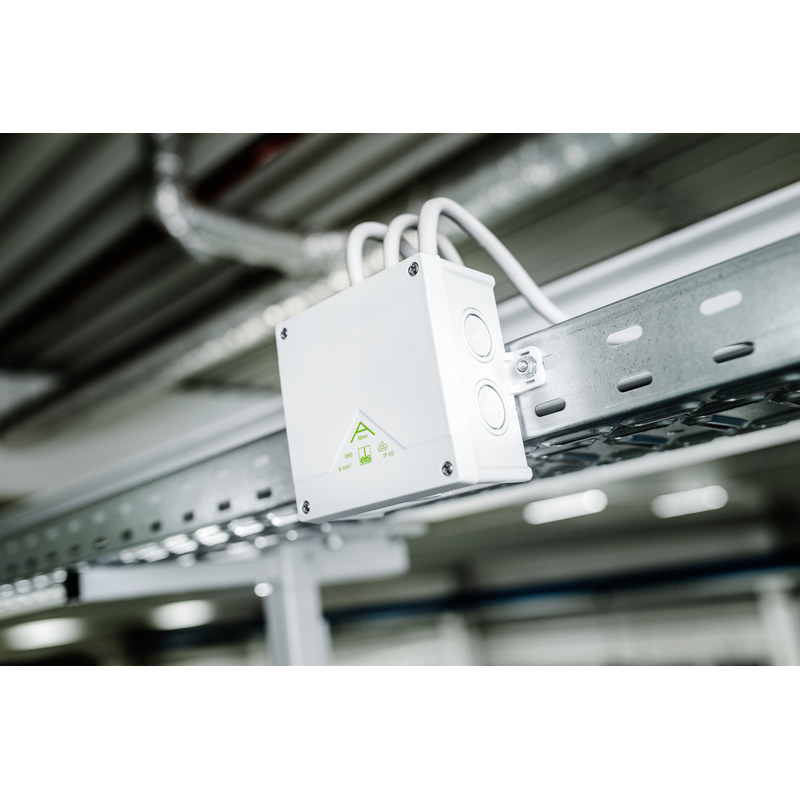

Rodzaj mocowania	Montaż ścienny/sufitowy
Zapięcie	Zewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-25 °C
Temperatura otoczenia maks.	55 °C
Temperatura otoczenia 24 h	35 °C
Miejsce montażu	chronione obszary zewnętrzne

Sales Information

EAN	4013902660810
Klasa ETIM	EC002600
Numer taryfy celnej	85369095
Minimalna ilość zamówienia	1

Materiał

Materiał części dolnej	Polipropylen
Materiał części górnej	Polipropylen
Materiał wpustu	Elastomer termoplastyczny
Materiał uszczelnienia	Elastomer termoplastyczny
Materiał śruby pokrywy	Stal nierdzewna 1.4567 (V2A)

Certyfikaty

Znak atestu	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Znak atestu	DLG (odporność na amoniak)

Dane logistyczne

Sztuka

EAN / GTIN	4013902660810
Szerokość	0.127 m
Masa	0.2875 kg
Wysokość	0.07 m
Ilość	1 szt.
Głębokość	0.127 m

Karton zewnętrzny

EAN / GTIN	4013902660827
Szerokość	0.685 m
Masa	6.082 kg
Wysokość	0.155 m
Ilość	20 szt.
Głębokość	0.255 m

Paleta

EAN / GTIN	4013902660834
Szerokość	0.8 m
Masa	167.968 kg
Wysokość	1.116 m
Ilość	480 szt.
Głębokość	1.2 m
