#80270301 | Wymiary: 152 x 87 x 52 mm

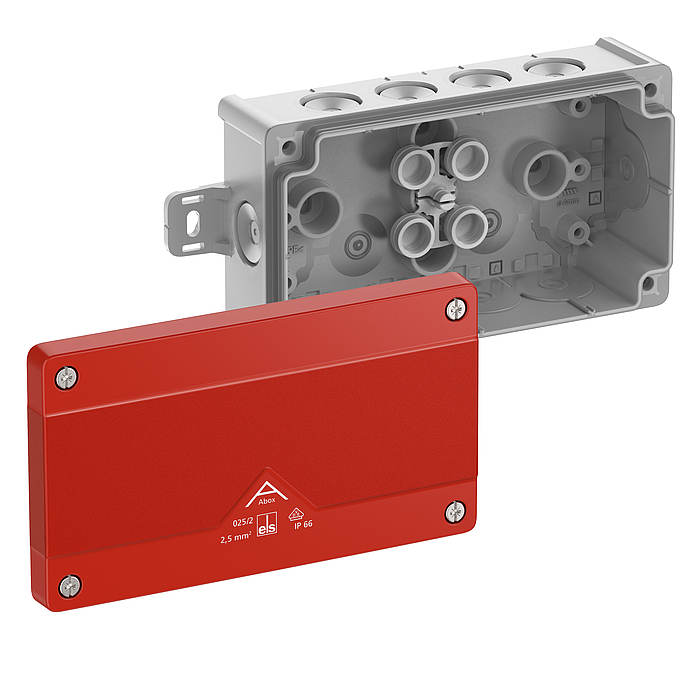

Skrzynka rozgałęźna

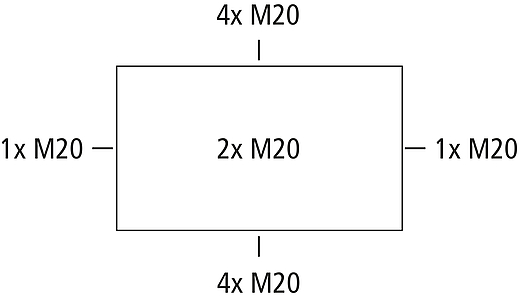

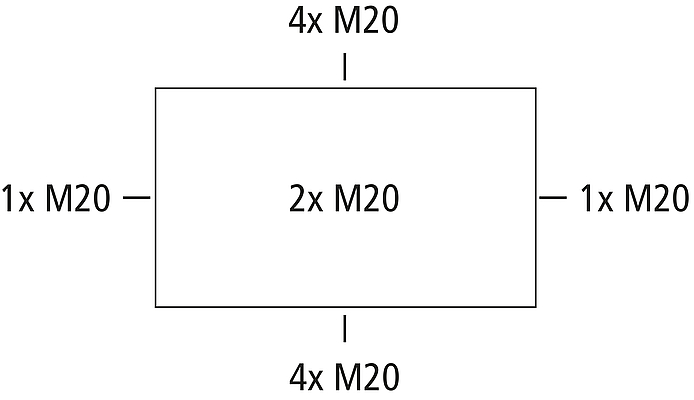

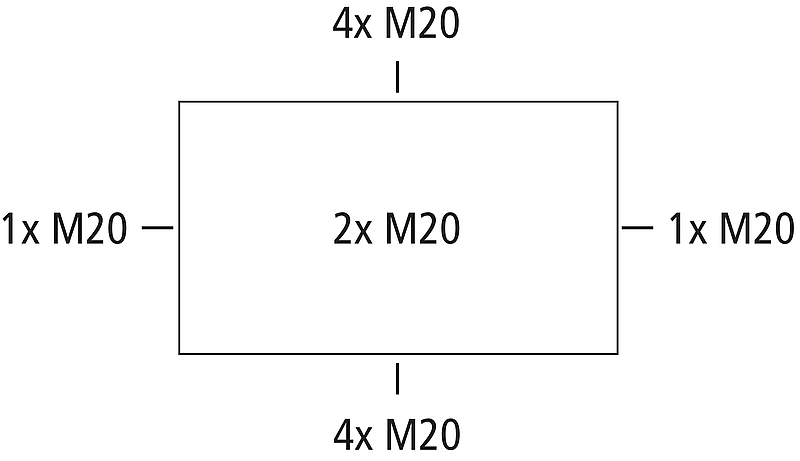

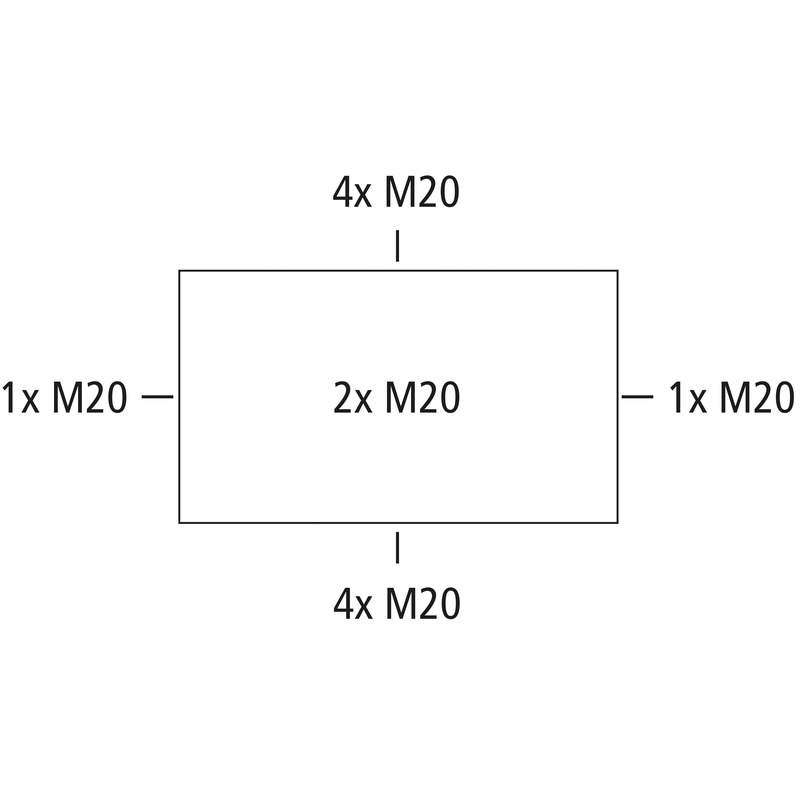

Skrzynka rozgałęźna, ze stopniem ochrony IP66, Przekrój znamionowy 2,5 mm², Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), Samo-uszczelniające, miękkie membrany wpustowe, M20, Zakres uszczelnienia 4 - 16 mm, (2 Tylny, 10 Bok), Zewnętrzne punkty mocowania, do instalacji standardowych wewnętrznych i w chronionym obszarze zewnętrznym
szary, Ui=1000 V AC, z czerwoną pokrywą, bez zacisków, do oznaczania obwodów prądowych oświetlenia bezpieczeństwa
| Znamionowe napięcie izolacji AC | 1000 V |
|---|---|
| Znamionowe napięcie izolacji DC | 1000 V |
| maks. przekrój przewodu | 2,5 mm² |
| Stopień ochrony | II |
| Rodzaj ochrony | IP66 |
| Rodzaj zacisku | Bez |
| Kolor części dolnej | szary |
|---|---|
| Kolor części górnej | czerwona |
| Szerokość | 152 mm |
|---|---|
| Długość | 87 mm |
| Wysokość | 52 mm |
| Długość wewnętrzna | 75 mm |
| Szerokość wewnętrzna | 140 mm |
| Wysokość wewnętrzna | 36 mm |
| Masa | 0.16 kg |
| Odporność na promieniowanie UV | tak |
|---|---|
| bezhalogenowy | tak |
| Klasa reakcji na ogień zgodna z UL94 | HB |
| Wytrzymałość żarnika | 750 °C (EN 60695-2-11) |
| dla zakresu uszczelnienia min. | 4 mm |
|---|---|
| dla zakresu uszczelnienia maks. | 16 mm |
| Wytrzymałość udarowa | IK07 |
| możliwość plombowania | tak |
| Moment obrotowy śruby pokrywy | 1.2 Nm |
| Rodzaj mocowania | Montaż ścienny/sufitowy |
| Zapięcie | Zewnętrzne punkty mocowania |
| maks. względna wilgotność powietrza 25°C | 95 % |
|---|---|
| maks. względna wilgotność powietrza 40°C | 50 % |
| Temperatura otoczenia min. | -25 °C |
| Temperatura otoczenia maks. | 55 °C |
| Temperatura otoczenia 24 h | 35 °C |
| Miejsce montażu | chronione obszary zewnętrzne |
| EAN | 4013902661749 |
|---|---|
| Klasa ETIM | EC002600 |
| Numer taryfy celnej | 85389099 |
| Minimalna ilość zamówienia | 1 |
| Materiał części dolnej | Polipropylen |
|---|---|
| Materiał części górnej | Polipropylen |
| Materiał wpustu | Elastomer termoplastyczny |
| Materiał uszczelnienia | Elastomer termoplastyczny |
| Materiał śruby pokrywy | Stal nierdzewna 1.4567 (V2A) |
| Znak atestu | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Znak atestu | DLG (odporność na amoniak) |
| EAN / GTIN | 4013902661749 |
|---|---|
| Szerokość | 0.152 m |
| Masa | 0.16 kg |
| Wysokość | 0.052 m |
| Ilość | 1 szt. |
| Głębokość | 0.087 m |
| EAN / GTIN | 4013902661756 |
|---|---|
| Szerokość | 0.511 m |
| Masa | 6.046 kg |
| Wysokość | 0.242 m |
| Ilość | 36 szt. |
| Głębokość | 0.261 m |
| EAN / GTIN | 4013902661763 |
|---|---|
| Szerokość | 0.8 m |
| Masa | 167.104 kg |
| Wysokość | 1.133 m |
| Ilość | 864 szt. |
| Głębokość | 1.2 m |
