#80242001 | Wymiary: 87 x 87 x 52 mm

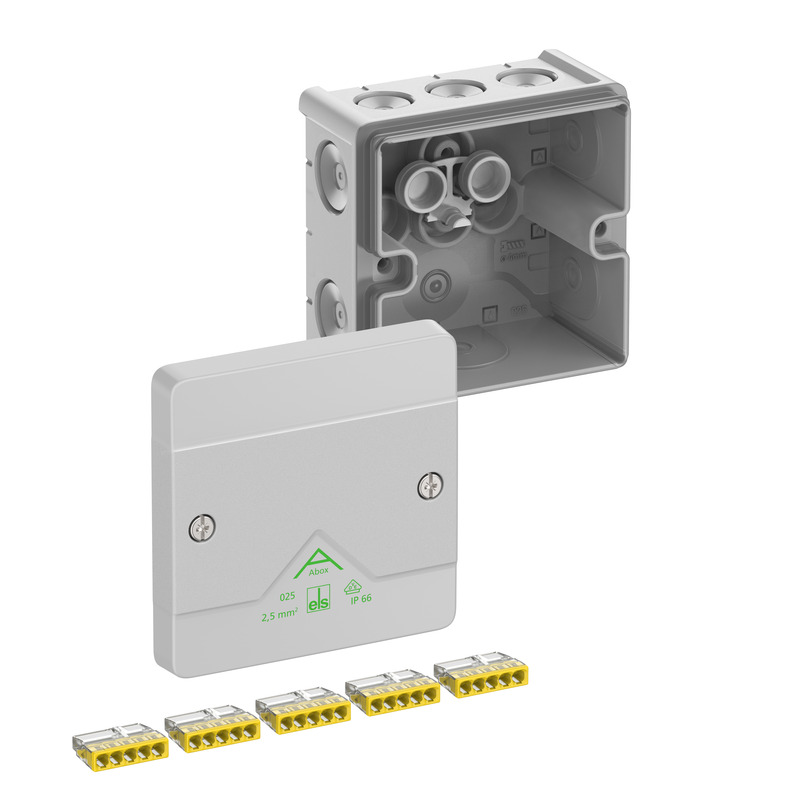

Skrzynka rozgałęźna

Abox 025-2,5²

czytaj więcej

Warianty kolorystyczne

Dostosuj

Zaloguj się, aby zobaczyć cenę

Zapamiętaj produkt

Opis

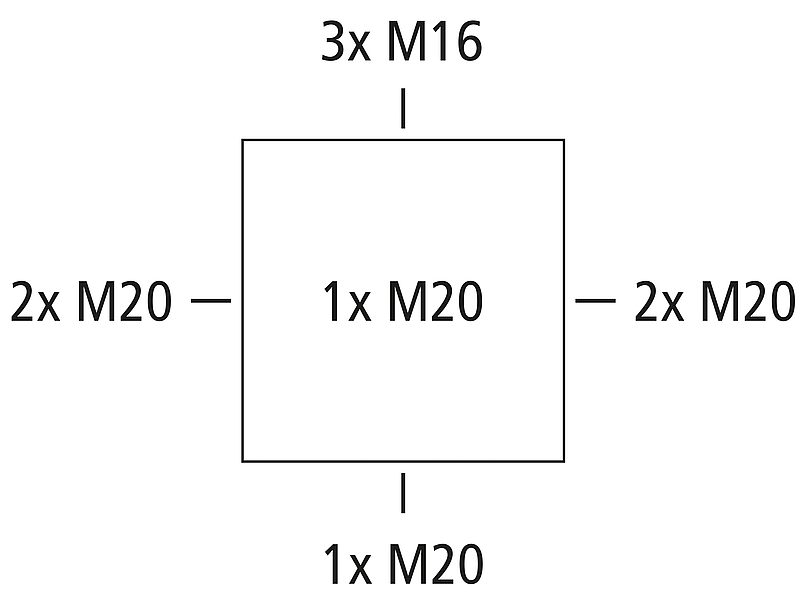

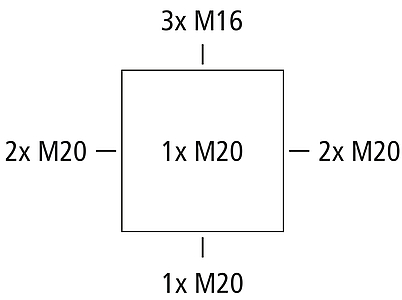

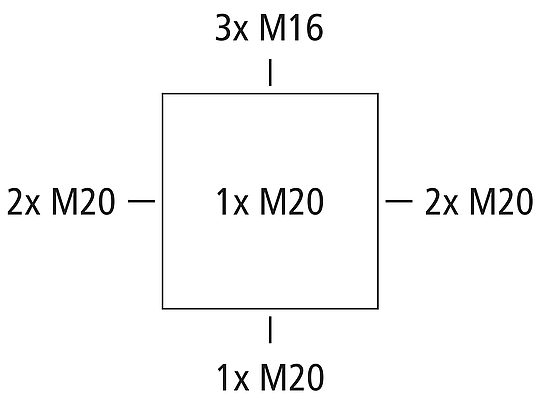

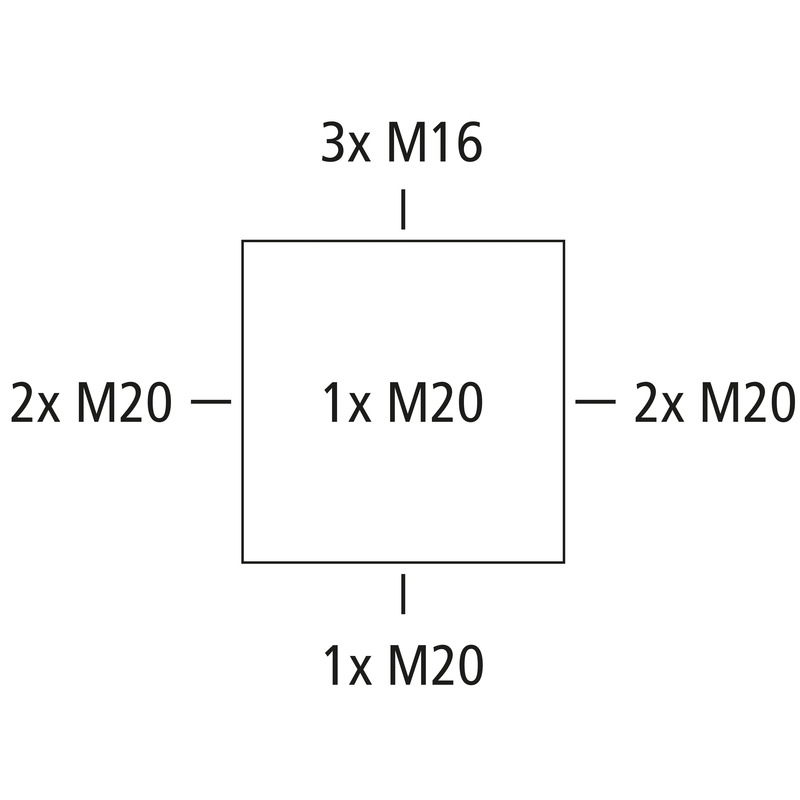

Skrzynka rozgałęźna, ze stopniem ochrony IP66, Przekrój znamionowy 2,5 mm², Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), Samo-uszczelniające, miękkie membrany wpustowe, M16/M20, Zakres uszczelnienia 4 - 16 mm, (1 Tylny, 8 Bok), Wewnętrzne punkty mocowania, do instalacji standardowych wewnętrznych i w chronionym obszarze zewnętrznym

szary, U_i=450 V AC, I_n=24 Amper, z 5 bezśrubowymi zaciskami 5-przewodowymi Wago 2273-205, maks. przekrój znamionowy wg DIN EN 60998: 2,5 mm², akceptowalne przekroje do zacisku na biegun: 5 x 0,5 - 2,5 mm² sztywny Cu/Al (przestrzegać instrukcji montażu!)

Dane techniczne

właściwości elektryczne

Znamionowe napięcie izolacji AC	450 V
Znamionowe napięcie izolacji DC	450 V
min. przekrój przewodu	0,5 mm²
maks. przekrój przewodu	2,5 mm²
Stopień ochrony	II
Rodzaj ochrony	IP66
Prąd znamionowy	24 Amper
Rodzaj zacisku	bezśrubowy
Liczba biegunów	5

Kolory

Kolor części dolnej	szary
Kolor części górnej	szary

Wymiary

Szerokość	87 mm
Długość	87 mm
Wysokość	52 mm
Długość wewnętrzna	75 mm
Szerokość wewnętrzna	75 mm
Wysokość wewnętrzna	37 mm
Masa	0.11 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	HB
Wytrzymałość żarnika	750 °C (EN 60695-2-11)

właściwości mechaniczne

dla zakresu uszczelnienia min.	4 mm
dla zakresu uszczelnienia maks.	16 mm
Wytrzymałość udarowa	IK07
możliwość plombowania	tak
Moment obrotowy śruby pokrywy	1.2 Nm
Rodzaj mocowania	Montaż ścienny/sufitowy
Zapięcie	Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-25 °C
Temperatura otoczenia maks.	55 °C
Temperatura otoczenia 24 h	35 °C
Miejsce montażu	chronione obszary zewnętrzne

Sales Information

EAN	4013902662678
Klasa ETIM	EC002600
Numer taryfy celnej	85369095
Minimalna ilość zamówienia	1

Materiał

Materiał części dolnej	Polipropylen
Materiał części górnej	Polipropylen
Materiał wpustu	Elastomer termoplastyczny
Materiał uszczelnienia	Elastomer termoplastyczny
Materiał śruby pokrywy	Stal nierdzewna 1.4567 (V2A)

Certyfikaty

Znak atestu	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Znak atestu	DLG (odporność na amoniak)

Dane logistyczne

Sztuka

EAN / GTIN	4013902662678
Szerokość	0.087 m
Masa	0.11 kg
Wysokość	0.052 m
Ilość	1 szt.
Głębokość	0.087 m

Karton zewnętrzny

EAN / GTIN	4013902662685
Szerokość	0.35 m
Masa	6.658 kg
Wysokość	0.265 m
Ilość	60 szt.
Głębokość	0.26 m

Paleta

EAN / GTIN	4013902662692
Szerokość	0.8 m
Masa	181.792 kg
Wysokość	0.978 m
Ilość	1440 szt.
Głębokość	1.2 m

Pobrania

Dane do planowania

Tekst przetargu

CAD-Dane

Przyrządy i aparatura do pomiaru lub kontroli przepływu, poziomu, ciśnienia lub innych parametrów cieczy lub gazów

Złącze kablowe śruboweKVR M16-MGM

Złącze kablowe śrubowe

KVR M16-MGM

Numer produktu 22741601

Zakres uszczelnienia 4 - 10 mm, Długość gwintu 8 mm

Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...

Złącze kablowe śruboweKVR M20-MGM

Złącze kablowe śrubowe

KVR M20-MGM

Numer produktu 22742001

Zakres uszczelnienia 6 - 12 mm, Długość gwintu 9 mm

Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...

Złącze kablowe śruboweKVR M20-GDB/MGM

Złącze kablowe śrubowe

KVR M20-GDB/MGM

Numer produktu 22742101

Zakres uszczelnienia 7 - 14 mm, Długość gwintu 9 mm

Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...

Podwójne wpusty membranoweDMS M16

Podwójne wpusty membranowe

DMS M16

Numer produktu 26041601

Zakres uszczelnienia 5 - 9 mm

Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...

Podwójne wpusty membranoweDMS M20

Podwójne wpusty membranowe

DMS M20

Numer produktu 26042001

Zakres uszczelnienia 7 - 13 mm

Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...

Zestaw do plombowaniaAbox PST 025-100

Zestaw do plombowania

Abox PST 025-100

Numer produktu 89500101

Zestaw z dwoma zatyczkami plombującymi i śrubami

Zestaw do późniejszego plombowania skrzynek rozgałęźnych, do Abox 025 / 040 / 060 / 100 od 2024 roku

Szyna znormalizowanaAbox 025 TS15

Szyna znormalizowana

Abox 025 TS15

Numer produktu 89520201

do Abox / Abox Pro 025

Szyna znormalizowana wg DIN EN 60715, 15 x 5 mm wraz ze śrubami mocującymi. Do montażu w puszkach...

Uchwyt zaciskówAbox 025/040 KH 2273 2,5²

Uchwyt zacisków

Abox 025/040 KH 2273 2,5²

Numer produktu 89600201

do montażu pozycyjnego maks. 6 zacisków Wago 2273-205 w puszkach...

Uchwyt zaciskowy z elementem mocującym do montażu zacisków szeregowych i instalacyjnych Wago w...

Uchwyt zaciskówAbox 025/040 KH 221 4²

Uchwyt zacisków

Abox 025/040 KH 221 4²

Numer produktu 89600301

do montażu pozycyjnego maks. 6 zacisków Wago 221-413 w skrzynkach...

Uchwyt zaciskowy z elementem mocującym do montażu zacisków szeregowych i instalacyjnych Wago w...

Listwa zaciskowaAbox 025/040 KLS-2,5²/4²

Listwa zaciskowa

Abox 025/040 KLS-2,5²/4²

Numer produktu 89640401

Zacisk śrubowy do Abox/Abox Pro 025 i Abox/Abox Pro 040, 5-bieg - 4...

Zacisk połączeniowy wg DIN EN 60998 (VDE 0613), U_i=690 V. Do montażu w puszkach łączeniowych Abox /...

Zestaw do montażu na słupie/rurzeMABF 65-1

Zestaw do montażu na słupie/rurze

MABF 65-1

Numer produktu 89601001

Do skrzynek rozgałęźnych Abox / Abox Pro od 2024 typy : Abox 025, Abox...

Zestaw do montażu na słupie/rurze wykonany ze stali nierdzewnej V2A ze śrubami mocującymi i...

Mocowanie tras kablowychKTB 1-100 nowy

Mocowanie tras kablowych

KTB 1-100

Numer produktu 89602901

Element mocujący do montażu obudów na systemach wsporników kablowych z otworem szczelinowym o...

Podobne produkty

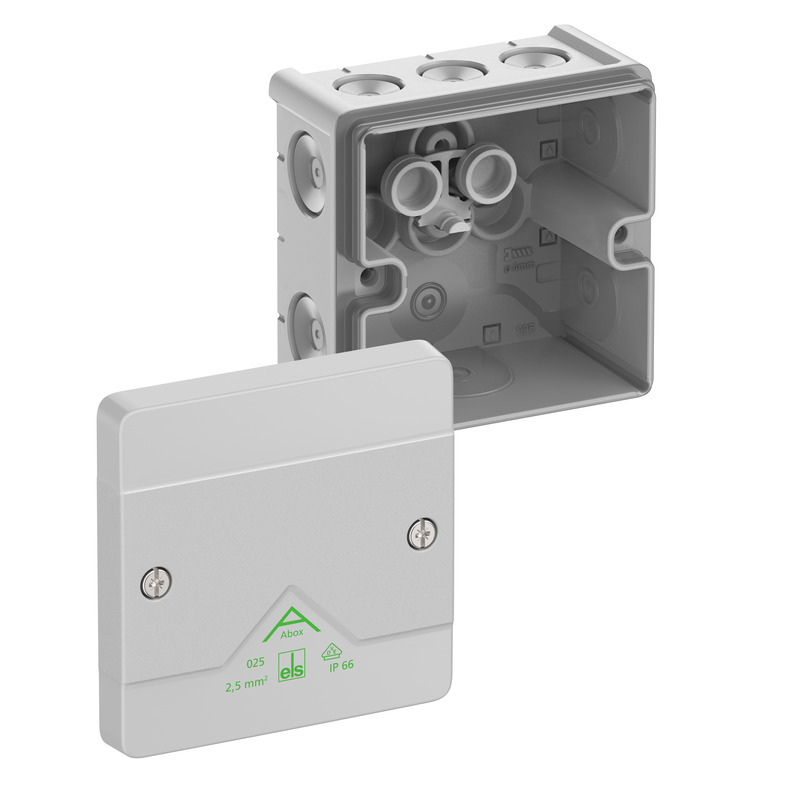

Skrzynka rozgałęźnaAbox 025-L

Skrzynka rozgałęźna

Abox 025-L

Numer produktu 80240001

szary, U_i=1000 V AC, bez zacisków

Skrzynka rozgałęźna, ze stopniem ochrony IP66, Przekrój znamionowy 2,5 mm², Certyfikowany zgodnie z...

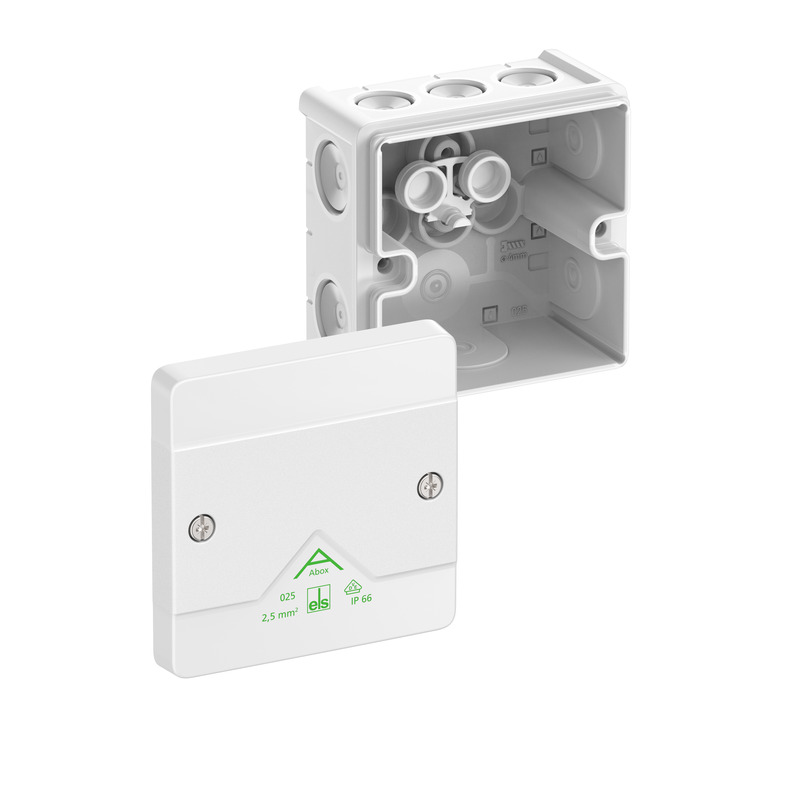

Skrzynka rozgałęźnaAbox 025-L/w

Skrzynka rozgałęźna

Abox 025-L/w

Numer produktu 80210001

biały, U_i=1000 V AC, bez zacisków

Skrzynka rozgałęźna, ze stopniem ochrony IP66, Przekrój znamionowy 2,5 mm², Certyfikowany zgodnie z...

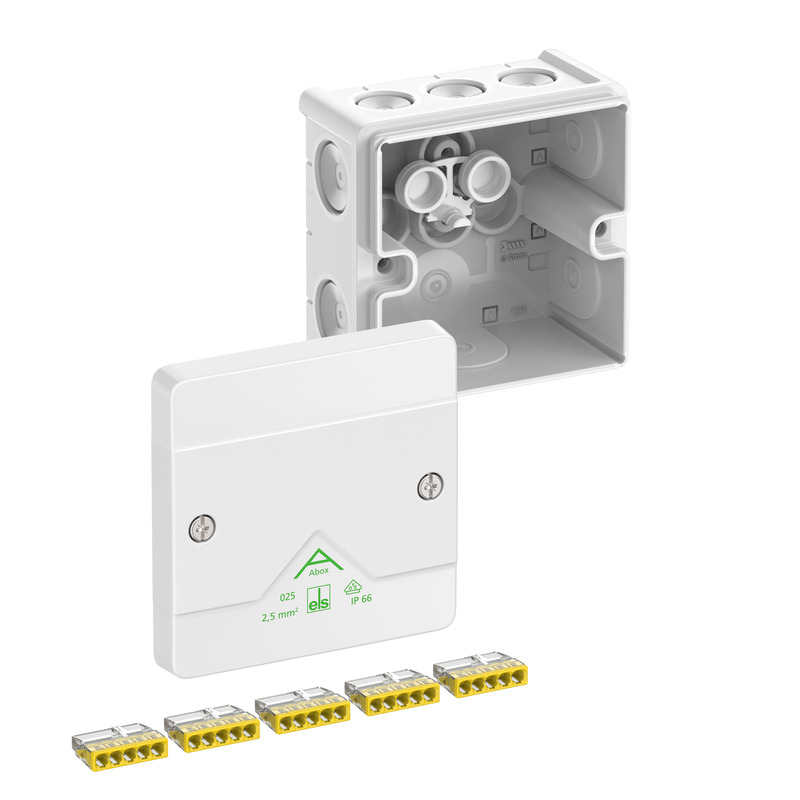

Skrzynka rozgałęźnaAbox 025-2,5²/w

Skrzynka rozgałęźna

Abox 025-2,5²/w

Numer produktu 80212001

biały, U_i=450 V AC, I_n=24 Amper, z 5 bezśrubowymi zaciskami...

Skrzynka rozgałęźna, ze stopniem ochrony IP66, Przekrój znamionowy 2,5 mm², Certyfikowany zgodnie z...

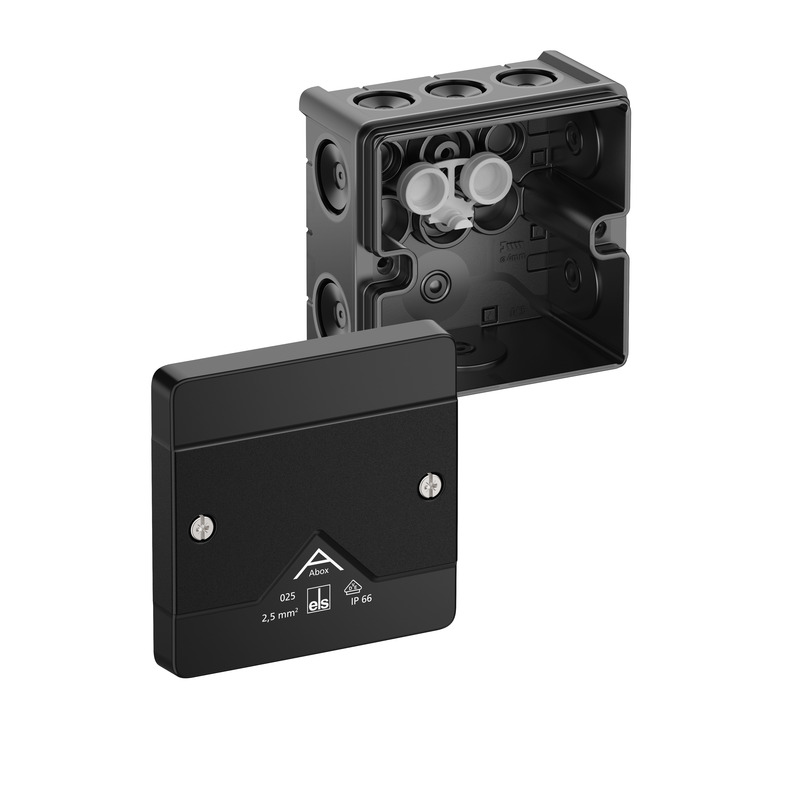

Skrzynka rozgałęźnaAbox 025-L/sw

Skrzynka rozgałęźna

Abox 025-L/sw

Numer produktu 80200001

czarny, U_i=1000 V AC, bez zacisków

Skrzynka rozgałęźna, ze stopniem ochrony IP66, Przekrój znamionowy 2,5 mm², Certyfikowany zgodnie z...

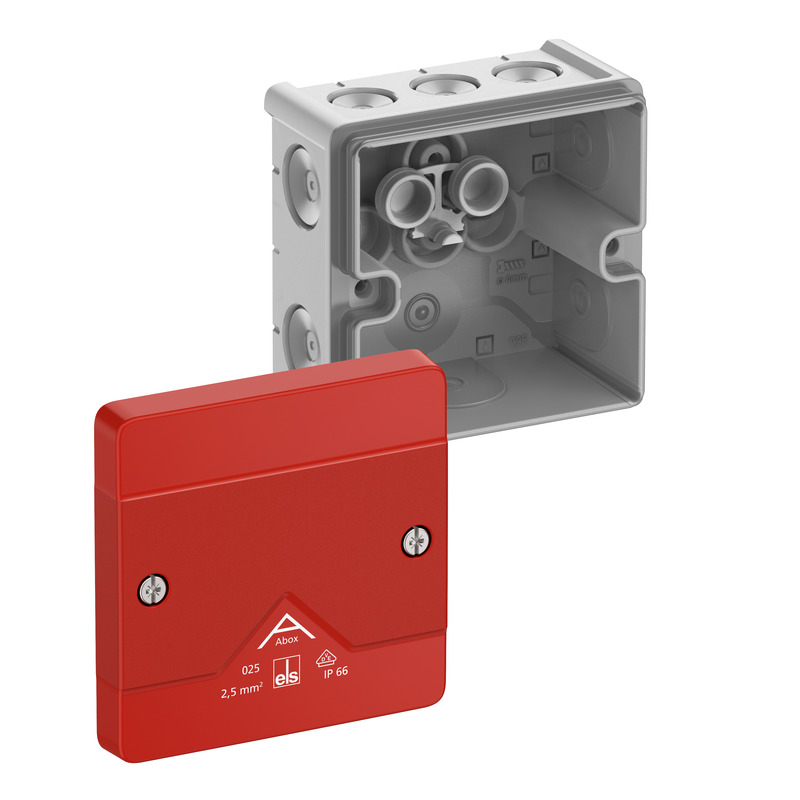

Skrzynka rozgałęźnaAbox 025-L/SB
