Ten artykuł jest zarchiwizowany!

#81681001 | Wymiary: 180 x 180 x 91 mm

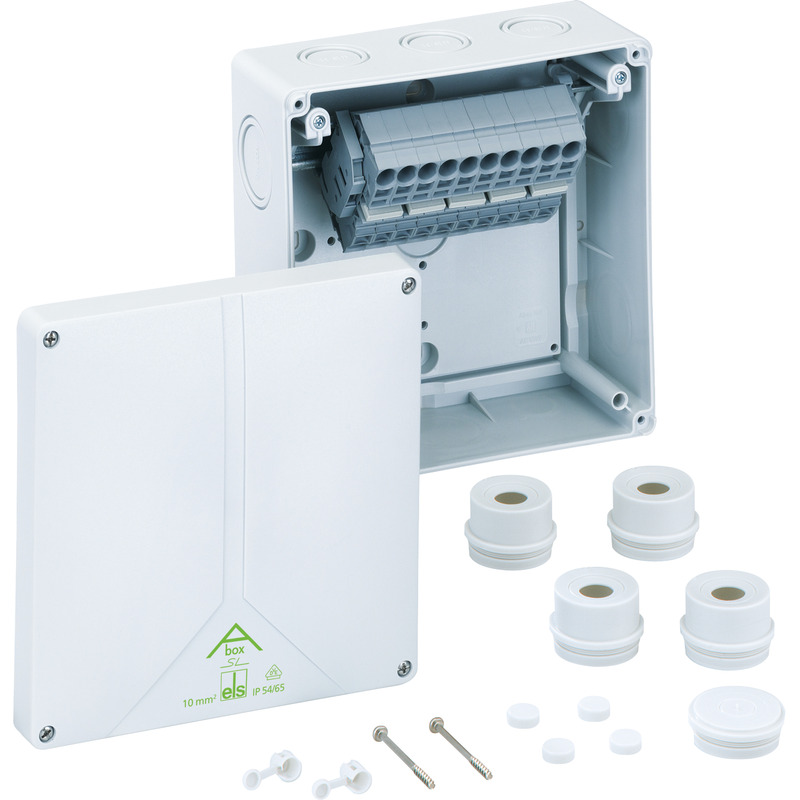

Skrzynka rozgałęźna

Abox SL-10²

Skrzynka rozgałęźna, ze stopniem ochrony IP54/IP65, Przekrój znamionowy 10 mm², U_i=690 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Membrany wypychane,...

czytaj więcej

Dostosuj

Zaloguj się, aby zobaczyć cenę

Opis

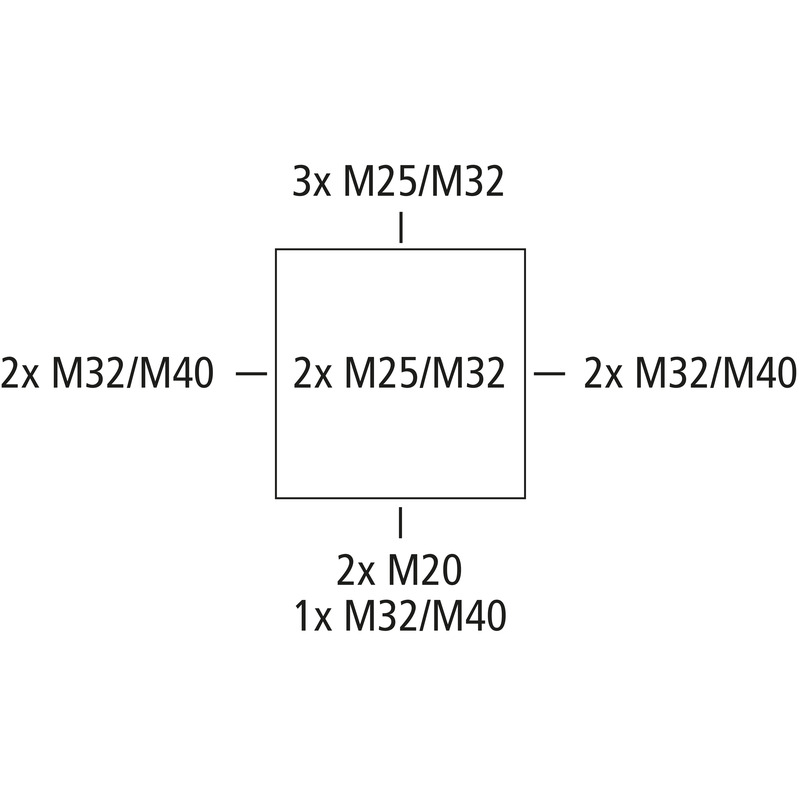

Skrzynka rozgałęźna, ze stopniem ochrony IP54/IP65, Przekrój znamionowy 10 mm², U_i=690 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Membrany wypychane, M20/M25/M32/M40, (2 Tylny, 10 Bok), Wewnętrzne punkty mocowania, z zaciskami bezśrubowymi do standardowych instalacji wewnętrznych

szary, z umieszczonym wysoko zaciskiem bezśrubowym Wago 2010-1201, 5-bieg., maks. przekrój znamionowy wg DIN EN 60998: 10 mm², przy obciążeniu prądowym rzędu 57 A, akceptowalne przekroje do zacisku na biegun: 4 x 0,5 do 16 mm² sztywny i elastyczny

Dołączone akcesoria:
4 Wpust montażowy IP54 M40 Zakres uszczelnienia 17 - 30 mm, 1 Zaślepki M40, 1 Zestaw do plombowania

Dane techniczne

właściwości elektryczne

Znamionowe napięcie izolacji AC	690 V
maks. przekrój przewodu	10 mm²
Stopień ochrony	II
Rodzaj ochrony	IP54/IP65
UL Type Rating	b.d.

Kolory

Kolor części dolnej	szary
Kolor części górnej	szary

Wymiary

Szerokość	180 mm
Długość	180 mm
Wysokość	91 mm
Masa	0.714 kg

Właściwości materiału

Odporność na promieniowanie UV	nie
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	HB
Wytrzymałość żarnika	650 °C (EN 60695-2-11)

właściwości mechaniczne

Rodzaj mocowania	Montaż ścienny/sufitowy
Wytrzymałość udarowa	IK07
możliwość plombowania	tak
Moment obrotowy śruby pokrywy	1 Nm
Zapięcie	Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-25 °C
Temperatura otoczenia maks.	40 °C
Temperatura otoczenia 24 h	35 °C
Miejsce montażu	Obszar wewnętrzny

Sales Information

EAN	4013902931095
Klasa ETIM	EC002600
Numer taryfy celnej	85369095
Minimalna ilość zamówienia	1

Materiał

Materiał części dolnej	Polistyren
Materiał części górnej	Polistyren
Materiał śruby pokrywy	Stal nierdzewna 1.4567 (V2A)

Certyfikaty

Znak atestu	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Dane logistyczne

Sztuka

EAN / GTIN	4013902931095
Szerokość	0.18 m
Masa	0.714 kg
Wysokość	0.091 m
Ilość	1 szt.
Głębokość	0.18 m

Karton zewnętrzny

EAN / GTIN	4013902307623
Szerokość	0.471 m
Masa	7.59 kg
Wysokość	0.197 m
Ilość	10 szt.
Głębokość	0.371 m

Paleta

EAN / GTIN	4013902307630
Szerokość	0.8 m
Masa	306.42 kg
Wysokość	1.73 m
Ilość	380 szt.
Głębokość	1.2 m
