Ten artykuł jest zarchiwizowany!

Do następcy produktu

#81081001 | Wymiary: 140 x 140 x 79 mm

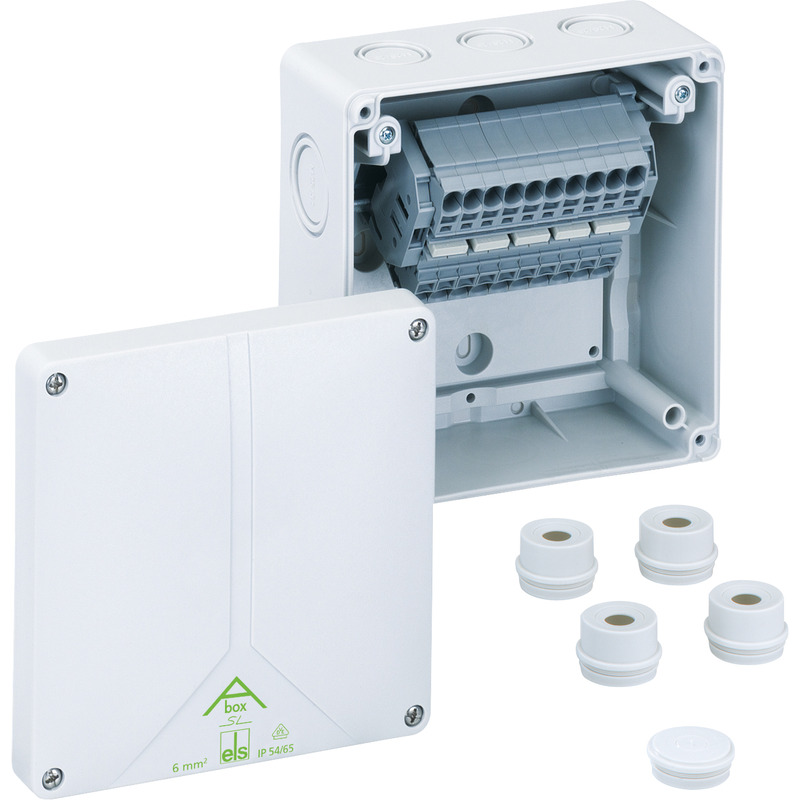

Skrzynka rozgałęźna

Abox SL-6²

czytaj więcej

Dostosuj

Zaloguj się, aby zobaczyć cenę

Opis

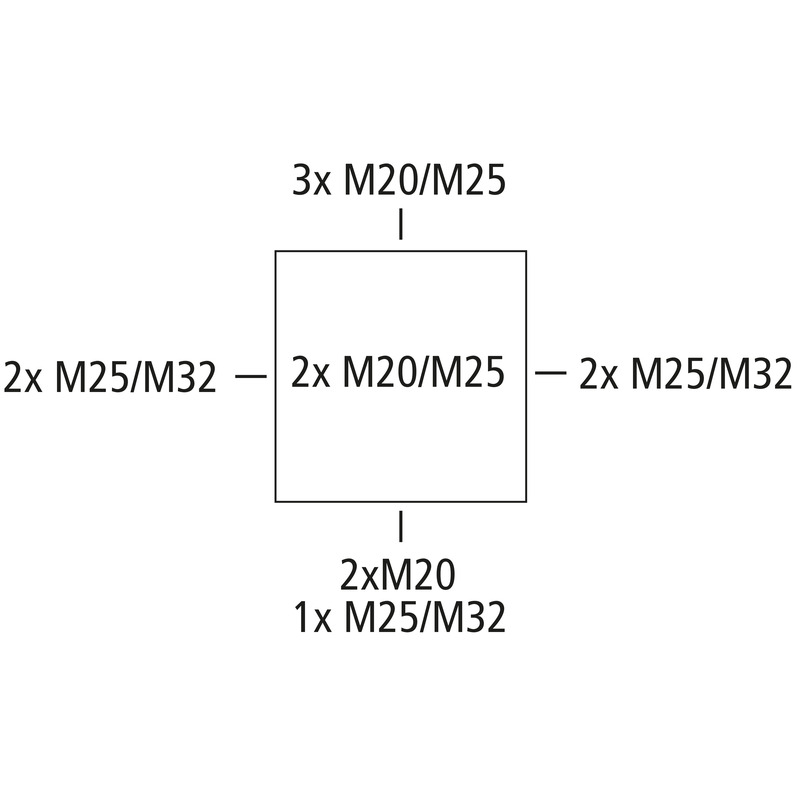

Skrzynka rozgałęźna, ze stopniem ochrony IP54/IP65, Przekrój znamionowy 6 mm², U_i=690 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Membrany wypychane, M20/M25/M32, (2 Tylny, 10 Bok), Wewnętrzne punkty mocowania, z zaciskami bezśrubowymi do standardowych instalacji wewnętrznych

szary, z umieszczonym wysoko zaciskiem bezśrubowym Wago 2006-1201, 5-bieg., maks. przekrój znamionowy wg DIN EN 60998: 6 mm², przy obciążeniu prądowym rzędu 41 A, akceptowalne przekroje do zacisku na biegun: 4 x 0,5 do 10 mm² sztywny i elastyczny

Dołączone akcesoria:
4 Wpust montażowy IP54 M32 Zakres uszczelnienia 13 - 23 mm, 1 Zaślepki M32

Dane techniczne

właściwości elektryczne

Znamionowe napięcie izolacji AC	690 V
maks. przekrój przewodu	6 mm²
Stopień ochrony	II
Rodzaj ochrony	IP54/IP65
UL Type Rating	b.d.

Kolory

Kolor części dolnej	szary
Kolor części górnej	szary

Wymiary

Szerokość	140 mm
Długość	140 mm
Wysokość	79 mm
Masa	0.4392 kg

Właściwości materiału

Odporność na promieniowanie UV	nie
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	HB
Wytrzymałość żarnika	650 °C (EN 60695-2-11)

właściwości mechaniczne

Rodzaj mocowania	Montaż ścienny/sufitowy
Wytrzymałość udarowa	IK07
możliwość plombowania	tak
Moment obrotowy śruby pokrywy	1 Nm
Zapięcie	Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-25 °C
Temperatura otoczenia maks.	40 °C
Temperatura otoczenia 24 h	35 °C
Miejsce montażu	Obszar wewnętrzny

Sales Information

EAN	4013902931088
Klasa ETIM	EC002600
Numer taryfy celnej	85369095
Minimalna ilość zamówienia	1

Materiał

Materiał części dolnej	Polistyren
Materiał części górnej	Polistyren
Materiał śruby pokrywy	Stal nierdzewna 1.4567 (V2A)

Certyfikaty

Znak atestu	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Dane logistyczne

Sztuka

EAN / GTIN	4013902931088
Szerokość	0.14 m
Masa	0.4392 kg
Wysokość	0.079 m
Ilość	1 szt.
Głębokość	0.14 m

Karton zewnętrzny

EAN / GTIN	4013902307555
Szerokość	0.381 m
Masa	9.184 kg
Wysokość	0.332 m
Ilość	20 szt.
Głębokość	0.291 m

Paleta

EAN / GTIN	4013902307579
Szerokość	0.8 m
Masa	339.44 kg
Wysokość	1.87 m
Ilość	700 szt.
Głębokość	1.2 m
