Ten artykuł jest zarchiwizowany!

#49640201 | Wymiary: 82 x 82 x 52 mm

Skrzynka rozgałęźna

Abox-i m 025-2,5²

Skrzynka rozgałęźna, ze stopniem ochrony IP66, Przekrój znamionowy 2,5 mm², U_i=690 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), DNV...

czytaj więcej

Dostosuj

Zaloguj się, aby zobaczyć cenę

Opis

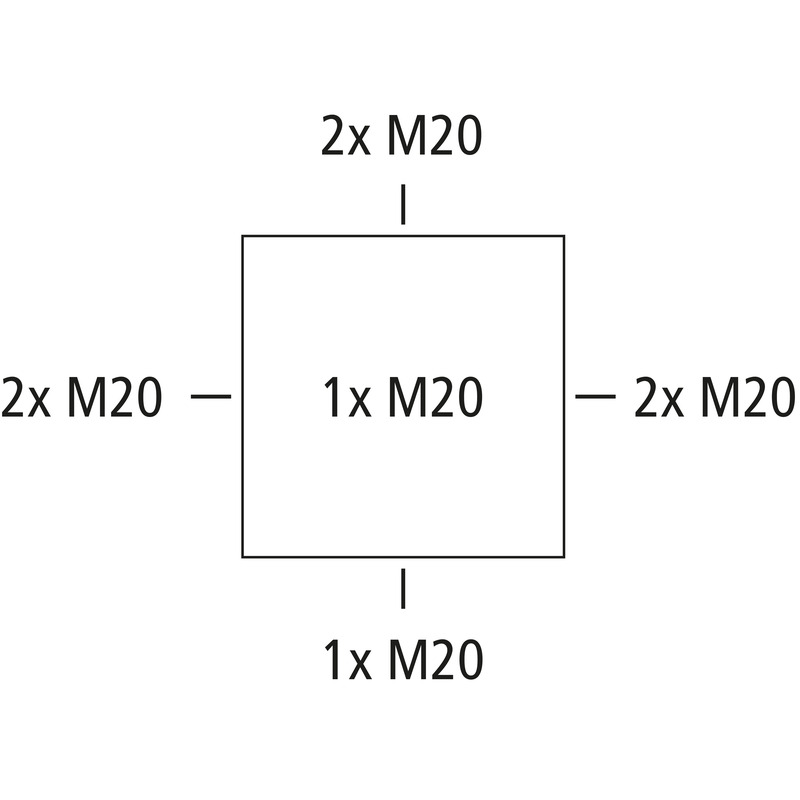

Skrzynka rozgałęźna, ze stopniem ochrony IP66, Przekrój znamionowy 2,5 mm², U_i=690 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), DNV (klasa: Statki & instalacje Offshore), Membrany wypychane, M20, (1 Tylny, 7 Bok), Wewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i chronionych obszarach zewnętrznych

szary, I_n=24 Amper, z zaciskiem śrubowym, 5-bieg. - 2,5 mm² (4 x 1,5² / 4 x 2,5²)

Dołączone akcesoria:
4 Podwójne wpusty membranowe IP66 M20 Zakres uszczelnienia 7 - 12 mm

Dane techniczne

właściwości elektryczne

Znamionowe napięcie izolacji AC	690 V
maks. przekrój przewodu	2,5 mm²
Stopień ochrony	II
Rodzaj ochrony	IP66
UL Type Rating	b.d.

Kolory

Kolor części dolnej	szary
Kolor części górnej	szary

Wymiary

Szerokość	82 mm
Długość	82 mm
Wysokość	52 mm
Masa	0.136 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	V2
Wytrzymałość żarnika	960 °C (EN 60695-2-11)

właściwości mechaniczne

Rodzaj mocowania	Montaż ścienny/sufitowy
Wytrzymałość udarowa	IK08
możliwość plombowania	tak
Moment obrotowy śruby pokrywy	1.7 Nm
Zapięcie	Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-35 °C
Temperatura otoczenia maks.	80 °C
Temperatura otoczenia 24 h	60 °C
Miejsce montażu	chronione obszary zewnętrzne

Sales Information

EAN	4013902532421
Klasa ETIM	EC002600
Numer taryfy celnej	85369095
Minimalna ilość zamówienia	1

Materiał

Materiał części dolnej	Poliwęglan
Materiał części górnej	Poliwęglan, wzmocniony włóknem szklanym
Materiał uszczelnienia	Elastomer termoplastyczny
Materiał śruby pokrywy	Stal nierdzewna 1.4567 (V2A)

Certyfikaty

Znak atestu	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Znak atestu	DLG (odporność na amoniak)
Znak atestu	DNV (klasa: Statki & instalacje Offshore)

Dane logistyczne

Sztuka

EAN / GTIN	4013902532421
Szerokość	0.082 m
Masa	0.136 kg
Wysokość	0.052 m
Ilość	1 szt.
Głębokość	0.082 m

Karton zewnętrzny

EAN / GTIN	4013902532704
Szerokość	0.383 m
Masa	8.16 kg
Wysokość	0.281 m
Ilość	60 szt.
Głębokość	0.258 m

Paleta

EAN / GTIN	4013902533213
Szerokość	0.8 m
Masa	479.65 kg
Wysokość	1.82 m
Ilość	3240 szt.
Głębokość	1.2 m
