Ten artykuł jest zarchiwizowany!

Do następcy produktu

#49141001 | Wymiary: 140 x 140 x 79 mm

Skrzynka rozgałęźna

Abox-i 100-10²/sw

czytaj więcej

Dostosuj

Zaloguj się, aby zobaczyć cenę

Opis

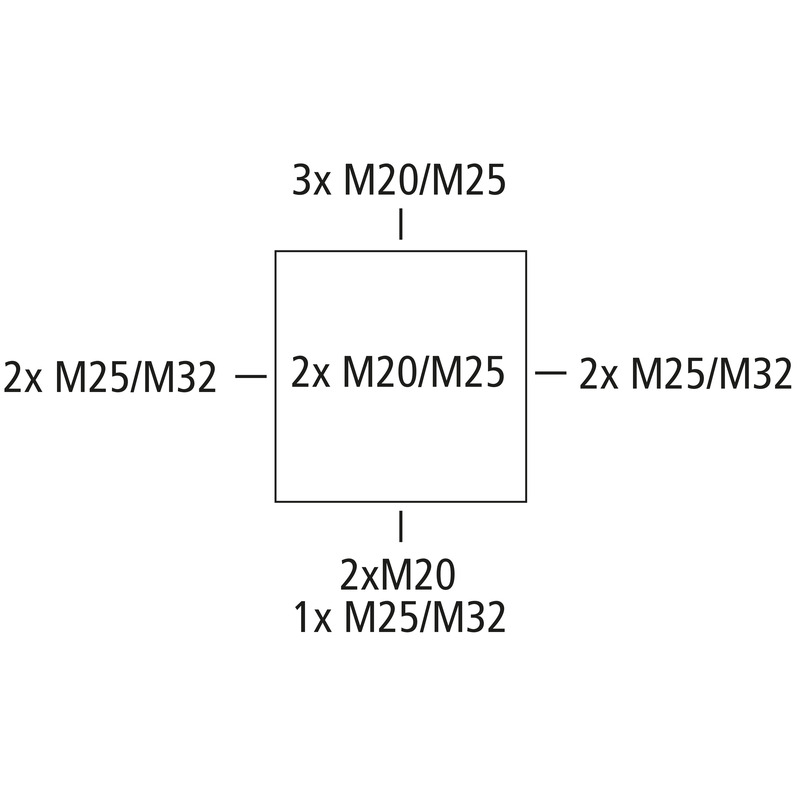

Skrzynka rozgałęźna, ze stopniem ochrony IP65, Przekrój znamionowy 10 mm², U_i=690 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), DNV (klasa: Statki & instalacje Offshore), Membrany wypychane, M20/M25/M32, (2 Tylny, 10 Bok), Wewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i chronionych obszarach zewnętrznych

czarny, z umieszczonym wyżej zaciskiem śrubowym, 5-bieg. - 10 mm² (4 x 4² / 4 x 6² / 4 x 10²)

Dołączone akcesoria:
4 Podwójne wpusty membranowe IP66 M32 Zakres uszczelnienia 14 - 21 mm

Dane techniczne

właściwości elektryczne

Znamionowe napięcie izolacji AC	690 V
maks. przekrój przewodu	10 mm²
Stopień ochrony	II
Rodzaj ochrony	IP65
UL Type Rating	b.d.

Kolory

Kolor części dolnej	czarny
Kolor części górnej	czarny

Wymiary

Szerokość	140 mm
Długość	140 mm
Wysokość	79 mm
Masa	0.4119 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	V2
Wytrzymałość żarnika	960 °C (EN 60695-2-11)

właściwości mechaniczne

Rodzaj mocowania	Montaż ścienny/sufitowy
Wytrzymałość udarowa	IK08
możliwość plombowania	tak
Moment obrotowy śruby pokrywy	1.7 Nm
Zapięcie	Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-35 °C
Temperatura otoczenia maks.	80 °C
Temperatura otoczenia 24 h	60 °C
Miejsce montażu	chronione obszary zewnętrzne

Sales Information

EAN	4013902930975
Klasa ETIM	EC002600
Numer taryfy celnej	85369095
Minimalna ilość zamówienia	1

Materiał

Materiał części dolnej	Poliwęglan
Materiał części górnej	Poliwęglan, wzmocniony włóknem szklanym
Materiał uszczelnienia	Poliuretan
Materiał śruby pokrywy	Stal nierdzewna 1.4567 (V2A)

Certyfikaty

Znak atestu	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Znak atestu	DLG (odporność na amoniak)
Znak atestu	DNV (klasa: Statki & instalacje Offshore)

Dane logistyczne

Sztuka

EAN / GTIN	4013902930975
Szerokość	0.14 m
Masa	0.4119 kg
Wysokość	0.079 m
Ilość	1 szt.
Głębokość	0.14 m

Karton zewnętrzny

EAN / GTIN	4013902312313
Szerokość	0.381 m
Masa	8.638 kg
Wysokość	0.332 m
Ilość	20 szt.
Głębokość	0.291 m

Paleta

EAN / GTIN	4013902312320
Szerokość	0.8 m
Masa	320.33 kg
Wysokość	1.87 m
Ilość	700 szt.
Głębokość	1.2 m
