Ten artykuł jest zarchiwizowany!

Do następcy produktu

#49140401 | Wymiary: 93 x 93 x 55 mm

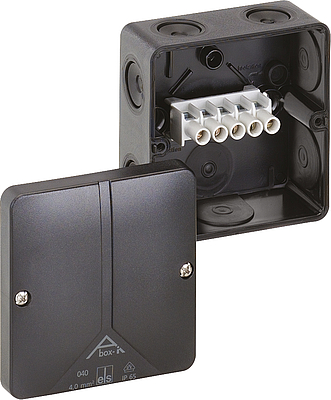

Skrzynka rozgałęźna

Abox-i 040-4²/sw

czytaj więcej

Dostosuj

Zaloguj się, aby zobaczyć cenę

Opis

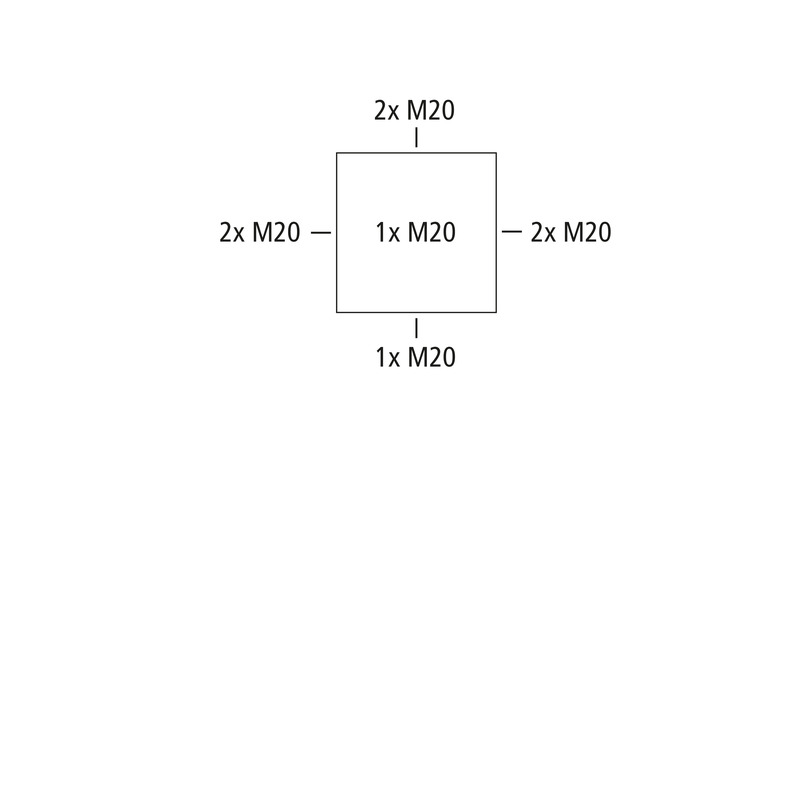

Skrzynka rozgałęźna, ze stopniem ochrony IP65, Przekrój znamionowy 4 mm², U_i=690 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), DNV (klasa: Statki & instalacje Offshore), Samo-uszczelniające, miękkie membrany wpustowe, M20, Zakres uszczelnienia 2 - 16 mm, (1 Tylny, 7 Bok), Wewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i chronionych obszarach zewnętrznych

czarny, z zaciskiem śrubowym, 5-bieg. - 2,5/4 mm² (4 x 1,5² / 4 x 2,5² / 4 x 4²)

Dane techniczne

właściwości elektryczne

Znamionowe napięcie izolacji AC	690 V
maks. przekrój przewodu	4 mm²
Stopień ochrony	II
Rodzaj ochrony	IP65
UL Type Rating	b.d.

Kolory

Kolor części dolnej	czarny
Kolor części górnej	czarny

Wymiary

Szerokość	93 mm
Długość	93 mm
Wysokość	55 mm
Masa	0.131 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	HB
Wytrzymałość żarnika	650 °C (EN 60695-2-11)

właściwości mechaniczne

dla zakresu uszczelnienia min.	2 mm
dla zakresu uszczelnienia maks.	16 mm
Rodzaj mocowania	Montaż ścienny/sufitowy
Wytrzymałość udarowa	IK08
możliwość plombowania	tak
Moment obrotowy śruby pokrywy	1.7 Nm
Zapięcie	Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-35 °C
Temperatura otoczenia maks.	80 °C
Temperatura otoczenia 24 h	60 °C
Miejsce montażu	chronione obszary zewnętrzne

Sales Information

EAN	4013902930937
Klasa ETIM	EC002600
Numer taryfy celnej	85369095
Minimalna ilość zamówienia	1

Materiał

Materiał części dolnej	ASA-PC
Materiał części górnej	ASA-PC
Materiał uszczelnienia	Elastomer termoplastyczny
Materiał śruby pokrywy	Stal nierdzewna 1.4567 (V2A)

Certyfikaty

Znak atestu	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Znak atestu	DLG (odporność na amoniak)
Znak atestu	DNV (klasa: Statki & instalacje Offshore)

Dane logistyczne

Sztuka

EAN / GTIN	4013902930937
Szerokość	0.093 m
Masa	0.131 kg
Wysokość	0.055 m
Ilość	1 szt.
Głębokość	0.093 m

Karton zewnętrzny

EAN / GTIN	4013902312276
Szerokość	0.403 m
Masa	8.26 kg
Wysokość	0.296 m
Ilość	60 szt.
Głębokość	0.298 m

Paleta

EAN / GTIN	4013902312283
Szerokość	0.8 m
Masa	364.92 kg
Wysokość	1.91 m
Ilość	2520 szt.
Głębokość	1.2 m
