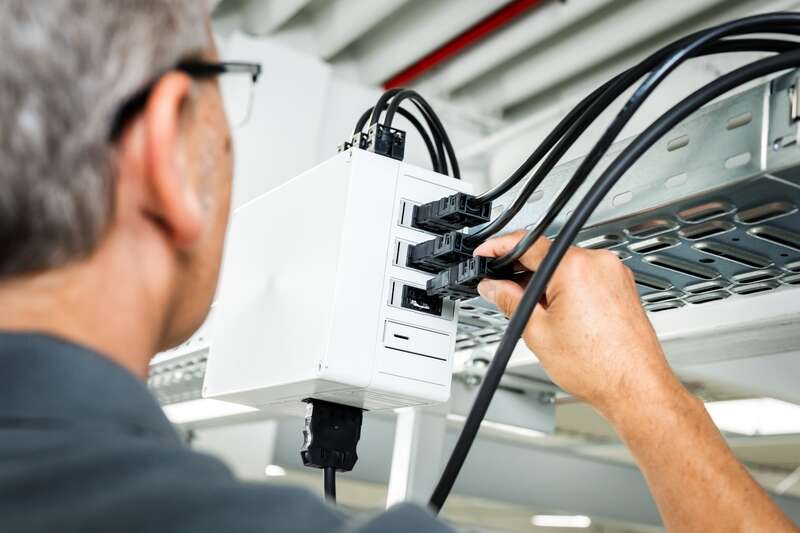

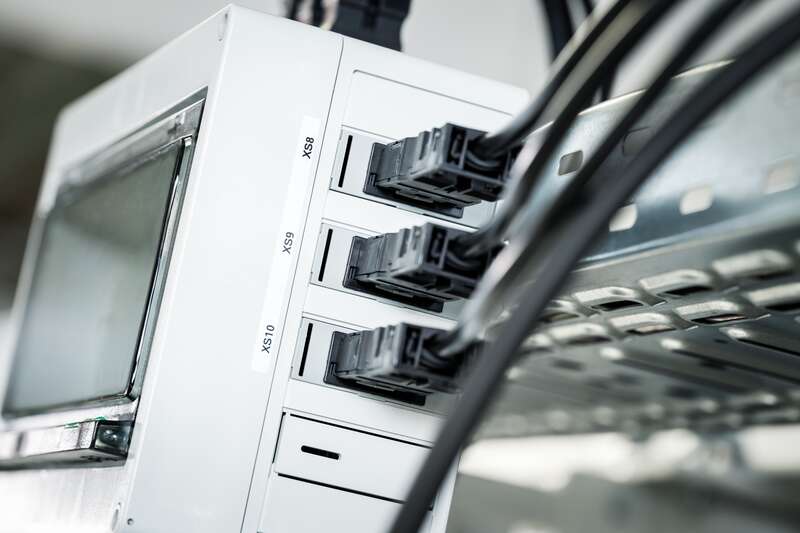

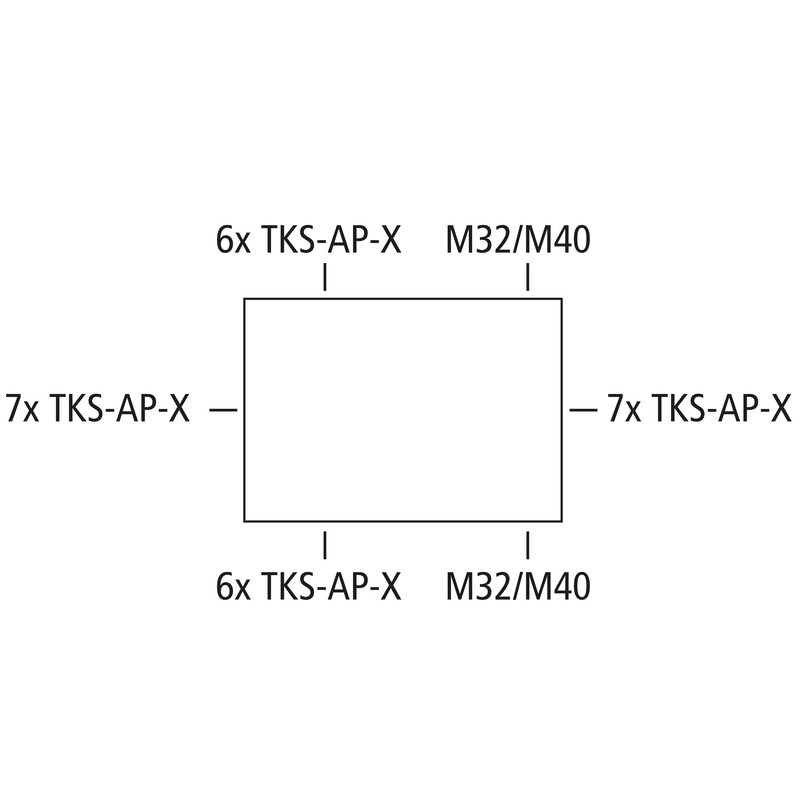

Obudowy puste, ze stopniem ochrony IP30, Poliwęglan, Wewnętrzne punkty mocowania, do standardowej instalacji w obszarach wewnętrznych, do montażu maks. 26 łączników wtykowych typu WINSTA® w połączeniu z ramą adaptera TKS AP
Skrzynka: Poliwęglan, szary, Pokrywa: Poliwęglan, szary
| Znamionowe napięcie robocze AC | 690 V |
|---|---|
| Znamionowe napięcie robocze DC | 1000 V |
| Stopień ochrony | II |
| Rodzaj ochrony | IP30 |
| wentylowany | nie |
| UL Type Rating | b.d. |
| Kolor części dolnej | szary |
|---|---|
| Kolor części górnej | szary |
| Szerokość | 361 mm |
|---|---|
| Długość | 254 mm |
| Wysokość | 165 mm |
| Masa | 1.7405 kg |
| Odporność na promieniowanie UV | tak |
|---|---|
| bezhalogenowy | tak |
| Klasa reakcji na ogień zgodna z UL94 | V2 |
| Wytrzymałość żarnika | 960 °C (EN 60695-2-11) |
| Rodzaj mocowania | Montaż ścienny/sufitowy |
|---|---|
| Wytrzymałość udarowa | IK07 |
| możliwość plombowania | tak |
| Moment obrotowy śruby pokrywy | 1.2 Nm |
| Wersja kołnierza | nie |
| Rodzaj części górnej | Pokrywa |
| Zapięcie | Wewnętrzne punkty mocowania |
| maks. względna wilgotność powietrza 25°C | 95 % |
|---|---|
| maks. względna wilgotność powietrza 40°C | 50 % |
| Temperatura otoczenia min. | -35 °C |
| Temperatura otoczenia maks. | 80 °C |
| Temperatura otoczenia 24 h | 60 °C |
| Miejsce montażu | Obszar wewnętrzny |
| EAN | 4013902694433 |
|---|---|
| Klasa ETIM | EC000261 |
| Numer taryfy celnej | 85389099 |
| Minimalna ilość zamówienia | 1 |
| Materiał części dolnej | Poliwęglan |
|---|---|
| Materiał części górnej | Poliwęglan |
| Materiał śruby pokrywy | Poliamid, wzmocniony włóknem szklanym |
| EAN / GTIN | 4013902694433 |
|---|---|
| Szerokość | 0.361 m |
| Masa | 1.7405 kg |
| Wysokość | 0.165 m |
| Ilość | 1 szt. |
| Głębokość | 0.254 m |
| EAN / GTIN | 4013902694440 |
|---|---|
| Szerokość | 0.372 m |
| Masa | 3.74 kg |
| Wysokość | 0.372 m |
| Ilość | 2 szt. |
| Głębokość | 0.262 m |
| EAN / GTIN | 4013902694457 |
|---|---|
| Szerokość | 0.8 m |
| Masa | 155.64 kg |
| Wysokość | 1.65 m |
| Ilość | 72 szt. |
| Głębokość | 1.2 m |
Tekst przetargu
(14101301.TXT 746 B)
Zaloguj się, aby pobrać teksty ofertowe.
CAD-Dane
(Pobierz 3D-CAD-Data)
Zaloguj się, aby pobrać teksty ofertowe.
Rama adaptera
TKS AP-1
Numer produktu 14400101
do łączników wtykowych typu WINSTA® MINI 2-bieg.
Rama adaptera do montażu łączników wtykowych WINSTA® w obudowach pustych TKS, zestaw = 10 sztuk.
Rama adaptera
TKS AP-2
Numer produktu 14400201
do łączników wtykowych typu WINSTA® MINI 3-bieg.
Rama adaptera do montażu łączników wtykowych WINSTA® w obudowach pustych TKS, zestaw = 10 sztuk.
Rama adaptera
TKS AP-3
Numer produktu 14400301
do łączników wtykowych typu WINSTA® MINI 4-bieg.
Rama adaptera do montażu łączników wtykowych WINSTA® w obudowach pustych TKS, zestaw = 10 sztuk.
Rama adaptera
TKS AP-4
Numer produktu 14400401
do łączników wtykowych typu WINSTA® MIDI 2-bieg.
Rama adaptera do montażu łączników wtykowych WINSTA® w obudowach pustych TKS, zestaw = 10 sztuk.
Rama adaptera
TKS AP-5
Numer produktu 14400501
do łączników wtykowych typu WINSTA® MIDI 3-bieg. i MINI 5-bieg.
Rama adaptera do montażu łączników wtykowych WINSTA® w obudowach pustych TKS, zestaw = 10 sztuk.
Rama adaptera
TKS AP-6
Numer produktu 14400601
do łączników wtykowych typu WINSTA® MIDI 4-bieg.
Rama adaptera do montażu łączników wtykowych WINSTA® w obudowach pustych TKS, zestaw = 10 sztuk.
Rama adaptera
TKS AP-7
Numer produktu 14400701
do łączników wtykowych typu WINSTA® MIDI 5-bieg.
Rama adaptera do montażu łączników wtykowych WINSTA® w obudowach pustych TKS, zestaw = 10 sztuk.
Rama adaptera
TKS AP-8
Numer produktu 14400801
do łączników wtykowych typu Telegärtner 100023165
Rama adaptera do montażu łączników wtykowych WINSTA® w obudowach pustych TKS, zestaw = 10 sztuk.
Rama adaptera
TKS AP-9
Numer produktu 14400901
do łączników wtykowych typu WINSTA® KNX
Rama adaptera do montażu łączników wtykowych WINSTA® w obudowach pustych TKS, zestaw = 10 sztuk.
Rama adaptera
TKS AP-L
Numer produktu 14400001
zamknięty, do zamykania nieużywanych otworów obudowy
Rama adaptera do montażu łączników wtykowych WINSTA® w obudowach pustych TKS, zestaw = 10 sztuk.
Szyna znormalizowana
NS 35-216
Numer produktu 19821601
TK PS/PC 2518/362
Szyna znormalizowana wg DIN EN 60715, 35 x 7,5 mm, wraz ze śrubami mocującymi
Zestaw łączników do mocowania zewnętrznego
TK ABL
Numer produktu 19400101
Zestaw = 4 szt.
Zestaw łączników do mocowania zewnętrznego z tw. sztucznego, do wszystkich obudów TK PS/PC-, RK, od...
Zestaw do montażu na słupie/rurze
MABF 215-2
Numer produktu 89604101
Do skrzynek rozgałęźnych Abox / Abox Pro od 2024 typy : Abox 250...
Zestaw do montażu na słupie/rurze wykonany ze stali nierdzewnej V2A ze śrubami mocującymi i...
Płyta montażowa
TK MPI-3625
Numer produktu 19501201
TK PS / TK PC 3625
Płyta montażowa z materiału izolacyjnego laminowanego melaminą, grubość 2,5 mm, wraz ze śrubami...
Płyta montażowa
TK MPS-3625
Numer produktu 19701201
TK PS / TK PC 3625
Płyta montażowa z blachy stalowej, ocynkowana, grubość 2 mm, wraz ze śrubami mocującymi
Obudowy puste
TKS 3625-11-o
Numer produktu 14101201
Skrzynka: Poliwęglan, szary, Pokrywa: Poliwęglan, szary
Obudowy puste, ze stopniem ochrony IP30, Poliwęglan, Wewnętrzne punkty mocowania, do standardowej...
Obudowy puste
TKS 3625-11-to
Numer produktu 14201201
Skrzynka: Poliwęglan, szary, Pokrywa: Poliwęglan, przezroczysta
Obudowy puste, ze stopniem ochrony IP30, Poliwęglan, Wewnętrzne punkty mocowania, do standardowej...
Obudowy puste
TKS 3625-16-to
Numer produktu 14201301
Skrzynka: Poliwęglan, szary, Pokrywa: Poliwęglan, przezroczysta
Obudowy puste, ze stopniem ochrony IP30, Poliwęglan, Wewnętrzne punkty mocowania, do standardowej...
Obudowy puste
TKS 3625-24TE
Numer produktu 14301201
24 Moduły, Skrzynka: Poliwęglan, szary, Pokrywa: Poliwęglan, szary
Obudowy puste, ze stopniem ochrony IP30, Poliwęglan, Wewnętrzne punkty mocowania, do standardowej...
