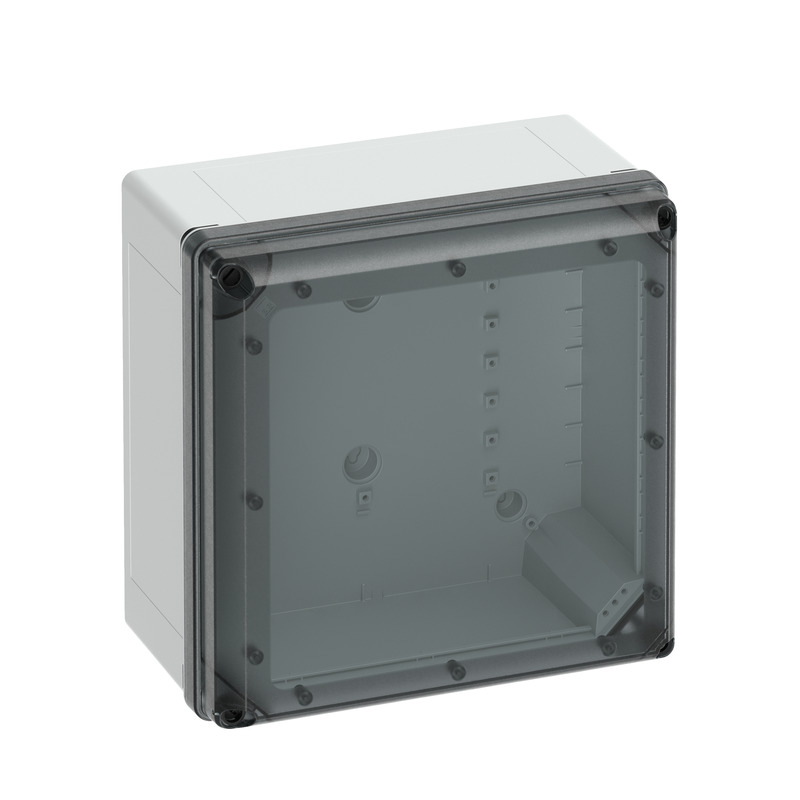

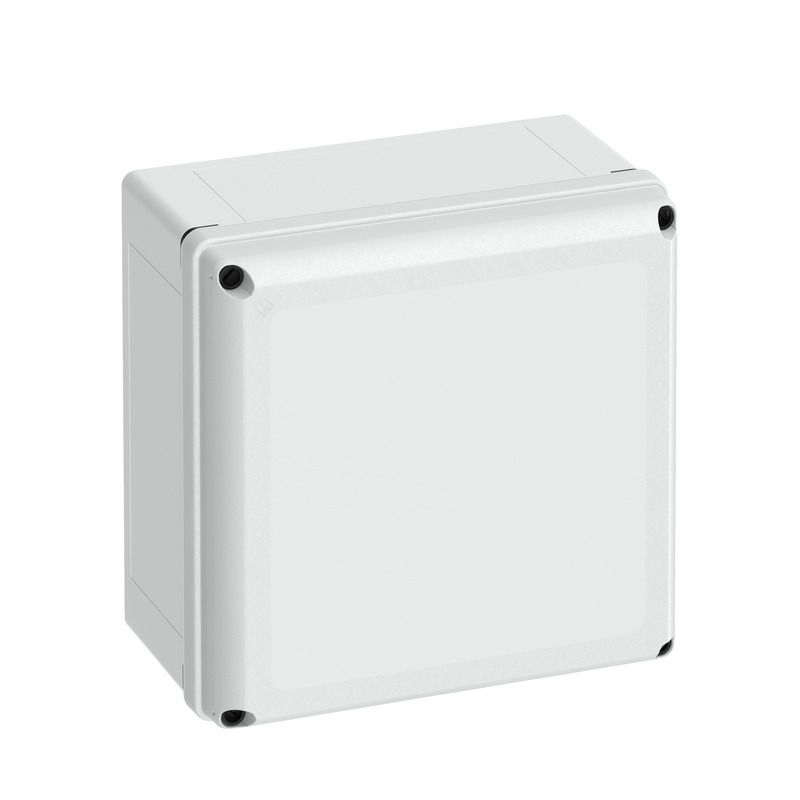

#70043301 | Wymiary: 300 x 300 x 180 mm
Obudowy puste
Obudowa pusta, odpowiedni do zainstalowania w surowych warunkach i w niezabezpieczonym obszarze zewnętrznym, Skrzynka: poliwęglan wzmocniony włóknem szklanym, szary, podobny do RAL 7035, Pokrywa: poliwęglan
z szarą pokrywą
| Znamionowe napięcie izolacji AC | 1000 V |
|---|---|
| Znamionowe napięcie izolacji DC | 1500 V |
| Stopień ochrony | II |
| Rodzaj ochrony | IP66/IP67/IP69 |
| wentylowany | nie |
| UL Type Rating | 4X, 12/12K |
| Kolor części dolnej | szary |
|---|---|
| Kolor części górnej | szary |
| Szerokość | 300 mm |
|---|---|
| Długość | 300 mm |
| Wysokość | 180 mm |
| Długość wewnętrzna | 271 mm |
| Szerokość wewnętrzna | 271 mm |
| Wysokość wewnętrzna | 158 mm |
| Masa | 1.92 kg |
| Odporność na promieniowanie UV | tak |
|---|---|
| bezhalogenowy | tak |
| Klasa reakcji na ogień zgodna z UL94 | V2 |
| Wytrzymałość żarnika | 960 °C (EN 60695-2-11) |
| Rodzaj mocowania | Montaż ścienny/sufitowy |
|---|---|
| Wytrzymałość udarowa | IK09 |
| możliwość plombowania | tak |
| Wersja kołnierza | nie |
| Do łączenia szeregowego | tak |
| z punktami mocowania w pokrywie | tak |
| Rodzaj części górnej | Pokrywa |
| maks. względna wilgotność powietrza 25°C | 95 % |
|---|---|
| maks. względna wilgotność powietrza 40°C | 50 % |
| Temperatura otoczenia min. | -35 °C |
| Temperatura otoczenia maks. | 80 °C |
| Temperatura otoczenia 24 h | 60 °C |
| Miejsce montażu | Niechroniony obszar zewnętrzny |
| EAN | 4013902610778 |
|---|---|
| Klasa ETIM | EC000261 |
| Numer taryfy celnej | 85389099 |
| Minimalna ilość zamówienia | 1 |
| Materiał części dolnej | Poliwęglan, wzmocniony włóknem szklanym |
|---|---|
| Materiał części górnej | Poliwęglan |
| Materiał wpustu | nieistotne |
| Materiał uszczelnienia | Silikon |
| Materiał śruby pokrywy | Poliamid, wzmocniony włóknem szklanym |
| Znak atestu | UL (UL 50 & CSA 22.2 No. 94.1-15, UL 50E & CSA C22.2 No. 94.2-15) |
|---|---|
| Znak atestu | UL-EU (EN 62208) |
| Znak atestu | UL-EU (EN 61439-1/-2) |
| Znak atestu | UL-EU (EN 61439-1/-3) |
| Znak atestu | UL-EU (EN 61439-1 & EN IEC 61439-7) |
| Znak atestu | DLG (odporność na amoniak) |
| Znak atestu | DNV (klasa: Statki & instalacje Offshore) |
| EAN / GTIN | 4013902610778 |
|---|---|
| Szerokość | 0.325 m |
| Masa | 2.27 kg |
| Wysokość | 0.195 m |
| Ilość | 1 szt. |
| Głębokość | 0.305 m |
| EAN / GTIN | 4013902610785 |
|---|---|
| Szerokość | 0.8 m |
| Masa | 158.2 kg |
| Wysokość | 1.99 m |
| Ilość | 60 szt. |
| Głębokość | 1.2 m |
UL-EU Certyfikat (EN IEC 61439-2) EN pdf (401 KB)
UL-EU Certyfikat (EN 61439-3) EN pdf (258 KB)
UL-EU Certyfikat (EN 61439-7) EN pdf (258 KB)
DNV Certyfikat EN pdf (200 KB)
DLG Zatwierdzenie EN pdf (936 KB)
CE Deklaracja DE/EN/FR pdf (62 KB)
UKCA Deklaracja EN pdf (50 KB)
Deklaracja producenta DE/EN pdf (680 KB)
CE Deklaracja DE/EN/PL pdf (75 KB)
UL Certyfikat (UL50 / UL50E) EN pdf (279 KB)
Tekst przetargu
(70043301.TXT 1.63 kB)
Zaloguj się, aby pobrać teksty ofertowe.
CAD-Dane
(Pobierz 3D-CAD-Data)
Zaloguj się, aby pobrać teksty ofertowe.

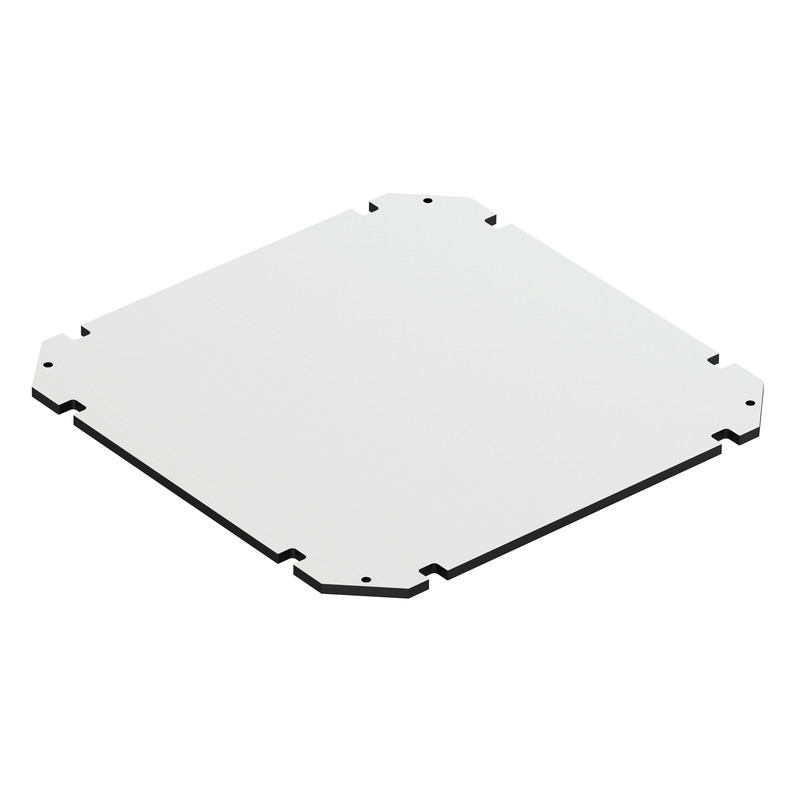

Płyta montażowa
GEOS MPI-3030
Numer produktu 72000301
do GEOS-L/-S 3030-18/-22
Płyta montażowa z materiału izolacyjnego, wraz ze śrubami mocującymi, do montażu na podłożu,...

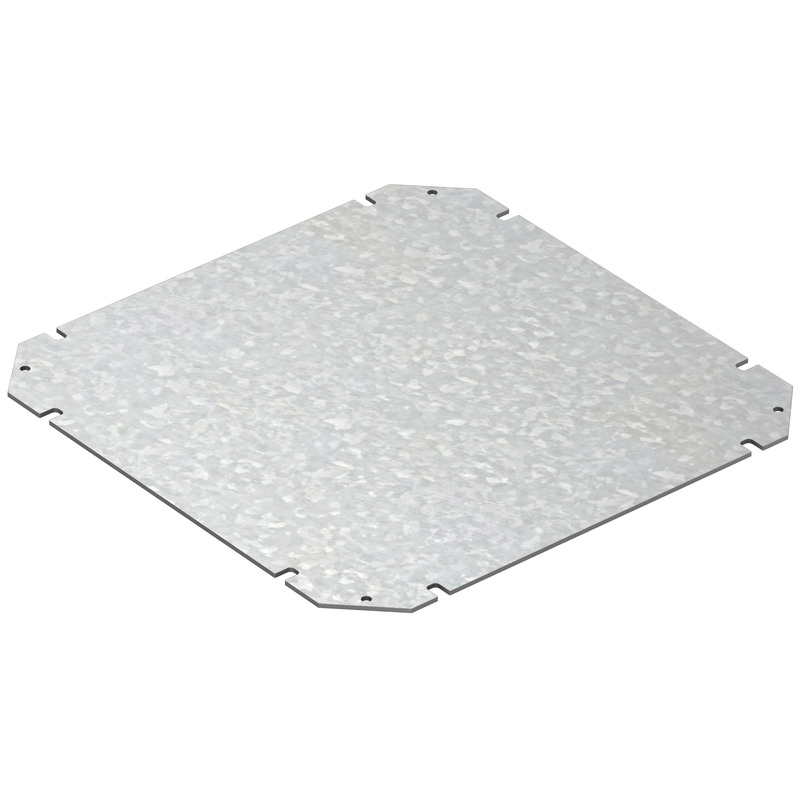

Płyta montażowa
GEOS MPS-3030
Numer produktu 72001301
do GEOS-L/-S 3030-18/-22
Płyta montażowa z blachy stalowej, wraz ze śrubami mocującymi, do montażu na podłożu, opcjonalnie...
Szyna znormalizowana
GEOS NS35-250
Numer produktu 72003101
do GEOS-L/-S 3030, GEOS-L/-S 3040, GEOS-S 4030, długość 250 mm,...
Szyna znormalizowana wg DIN EN 60715, szerokość 35 mm, wysokość 7,5 i 15 mm, wraz ze śrubami...
Uchwyt montażowy
GEOS MH-18
Numer produktu 72002201
dla GEOS-L/-S 3030-18, GEOS-L/-S 3040-18, GEOS-S 4030-18
Zestaw uchwytów montażowych, do montażu szyn znormalizowanych 35 x 7,5 mm i płyt montażowych na...
Szyna znormalizowana
GEOS NS35/15-250
Numer produktu 72003601
do GEOS-L/-S 3030, GEOS-L/-S 3040, GEOS-S 4030, długość 250 mm,...
Szyna znormalizowana wg DIN EN 60715, szerokość 35 mm, wysokość 7,5 i 15 mm, wraz ze śrubami...

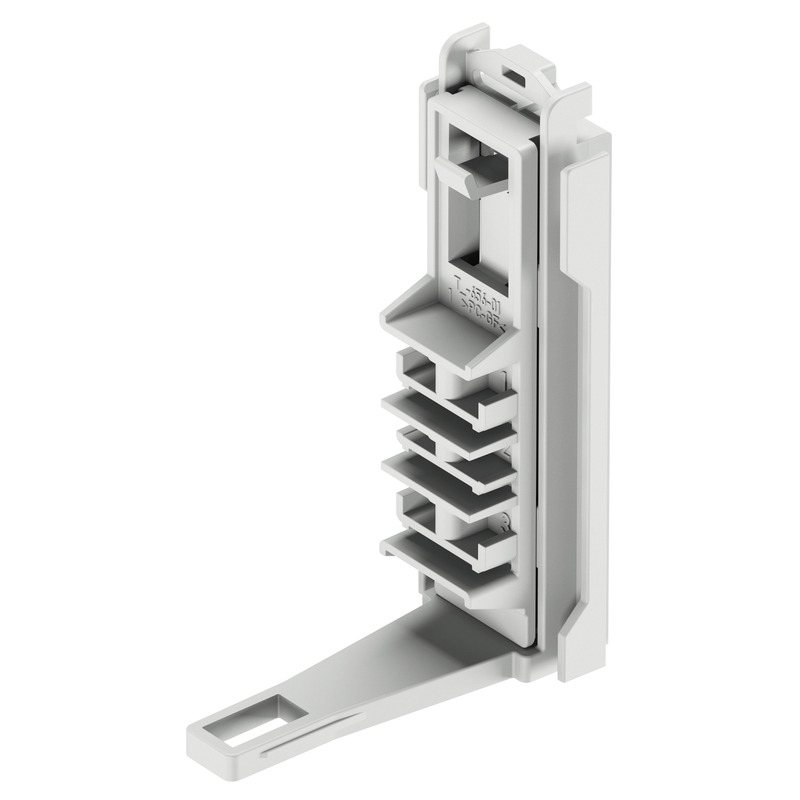

Zestaw uchwytów montażowych
GEOS MH-18 NS35/15
Numer produktu 72002401
do GEOS-L/-S 3030-18, GEOS-L/-S 3040-18, GEOS-S 4030-18
Zestaw uchwytów montażowych, do montażu szyn znormalizowanych 35 x 15 mm i płyt montażowych na...

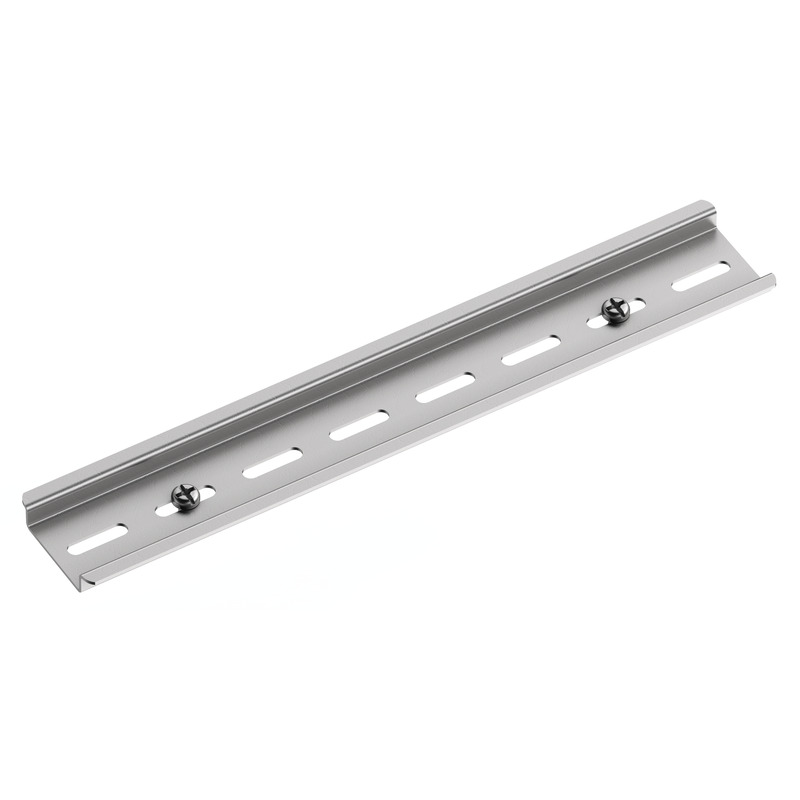

Szyna znormalizowana
GEOS NS35-200
Numer produktu 72008101
do GEOS-L/-S 3030, GEOS-L/-S 3040, długość 200 mm, wysokość 7,5 mm
Szyna znormalizowana wg DIN EN 60715, szerokość 35 mm, wraz ze śrubami mocującymi, do montażu na...

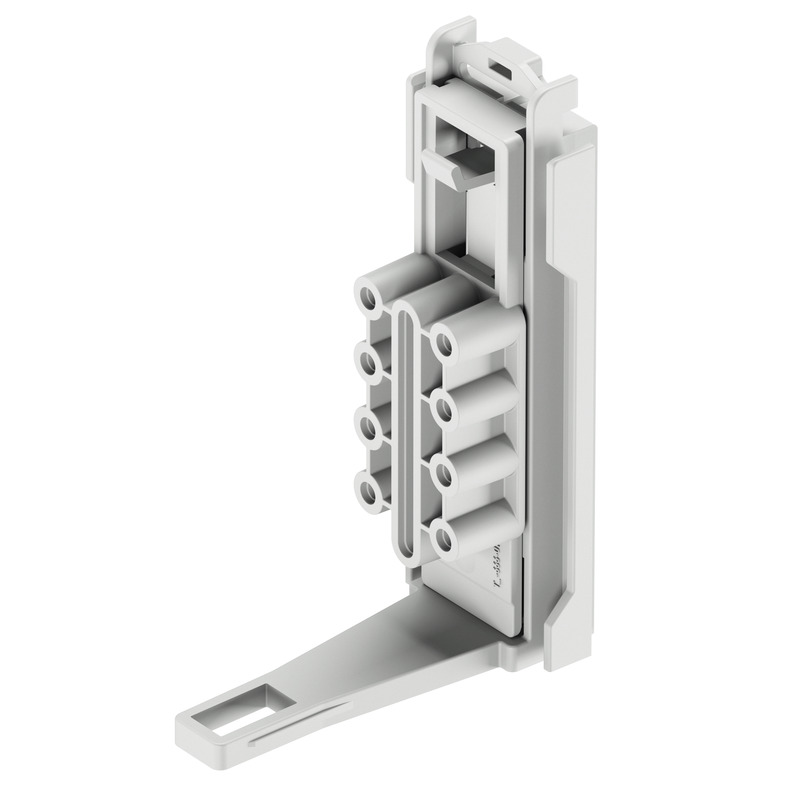

Zestaw uchwytów montażowych
GEOS MHU-18
Numer produktu 72002601
do GEOS-L/S 3030-18, GEOS-L/-S 3040-18, GEOS-S 4030-18
Zestaw uchwytów montażowych uniwersalnych, do montażu szyn znormalizowanych GEOS NS 35-200 do -400...

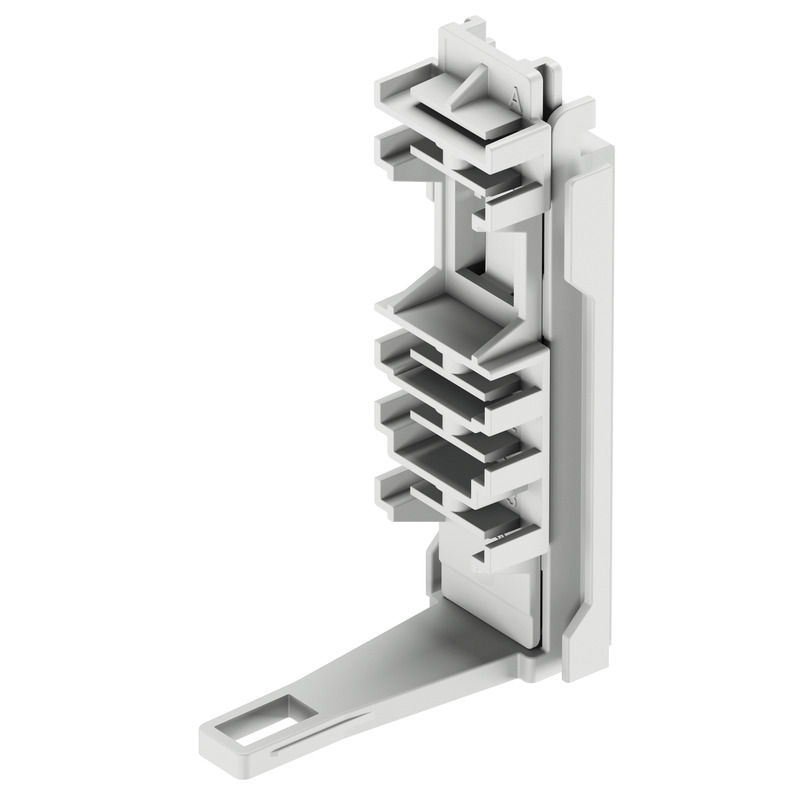

Zestaw uchwytów montażowych
GEOS-L MHH-18
Numer produktu 72102201
do GEOS-L 3030-18, GEOS-L 3040-18
Zestaw uchwytów montażowych, do montażu szyn znormalizowanych 35 x 7,5 mm i płyt montażowych na...

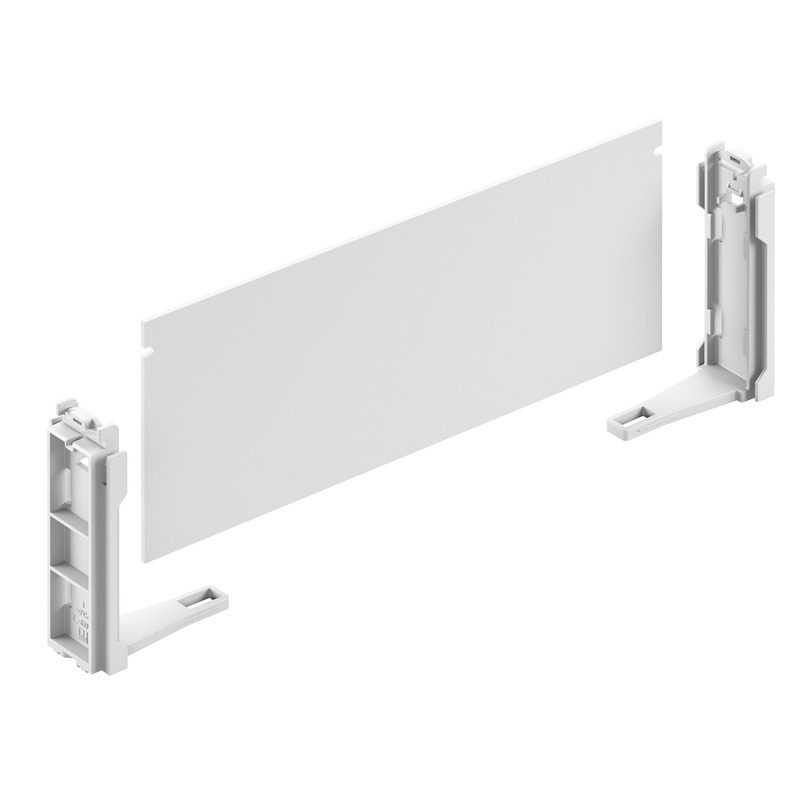

Przegroda
GEOS-L TW 30-18
Numer produktu 72103201
do GEOS-L 3030-18, GEOS-L 3040-18
Przegroda z materiału izolacyjnego do obudowy pustej wraz ze wspornikiem, do podziału obudów
Płyta wbudowana
GEOS-L EP-3030
Numer produktu 72101301
do GEOS-L 3030-18/-22
Płyta montażowa z materiału izolacyjnego do obudów pustych, wraz ze śrubami mocującymi, do...

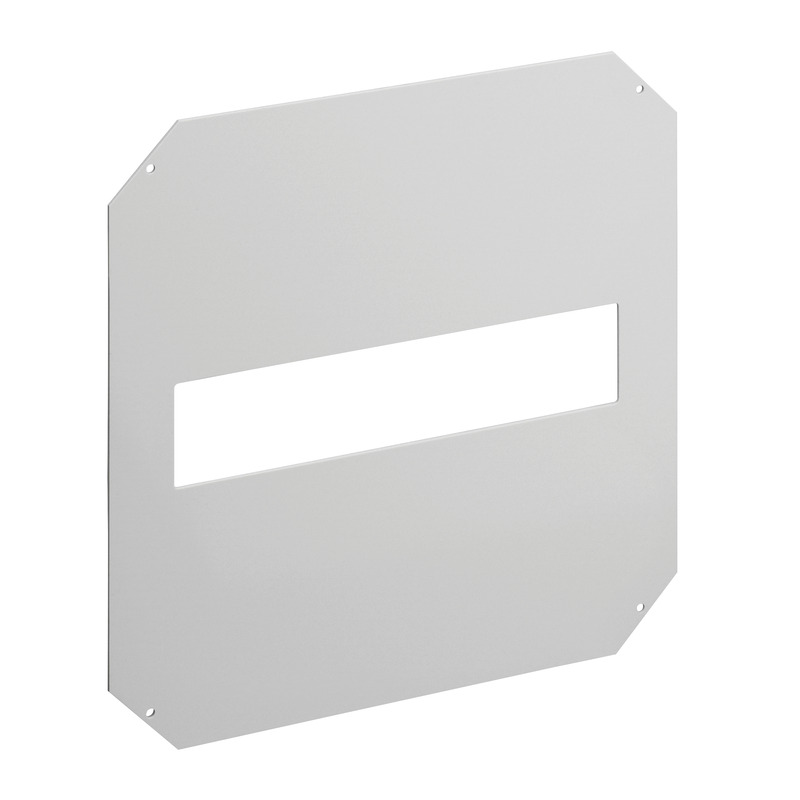

Ochrona przed dotknięciem
GEOS-L BSA 3030-1
Numer produktu 72105101
1-rzędowa, 12 modułów, do montażu w obudowie pustej GEOS-L 3030
Osłona zabezpieczająca do urządzeń montowanych w szeregu, łącznie ze śrubami montażowymi, do montażu...

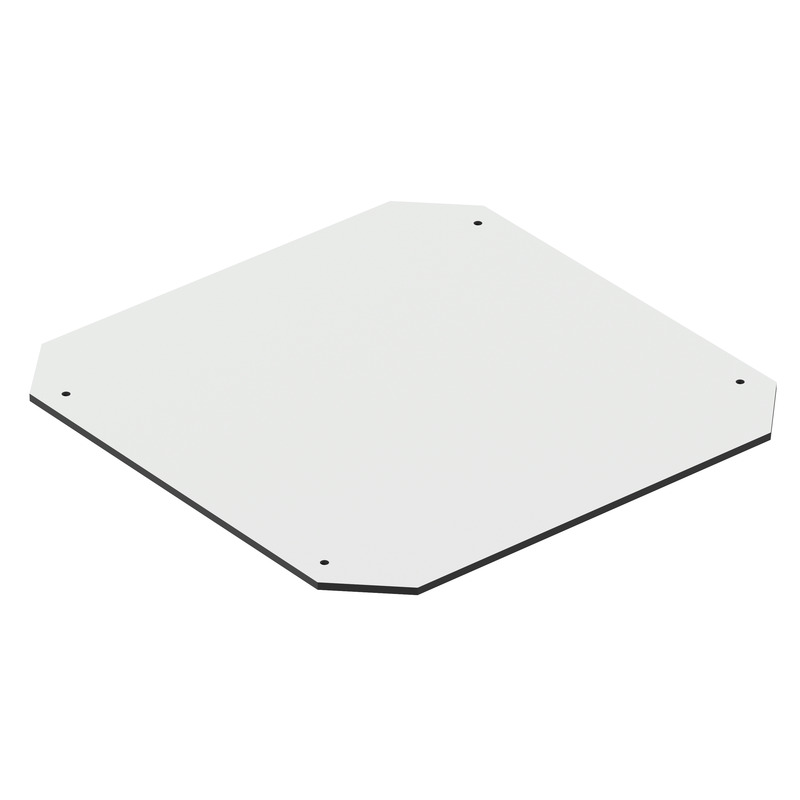

Płyta wbudowana
GEOS-L EPD-3030
Numer produktu 72101601
do GEOS-L 3030-18/-22
Płyta montażowa z materiału izolacyjnego przeznaczona do montażu po wewnętrznej stronie pokrywy...

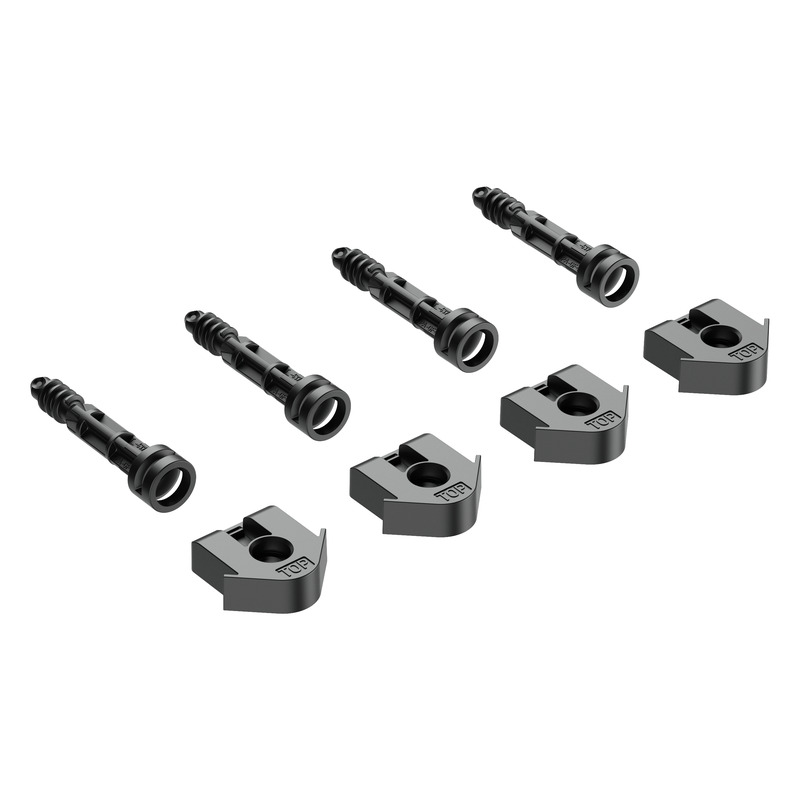

Zestaw śrub do pokrywy
GEOS-L DS
Numer produktu 72104001
do pustej obudowy GEOS-L 3030/3040 jako zamiennik
Zestaw śrub do pokrywy obudowy pustej

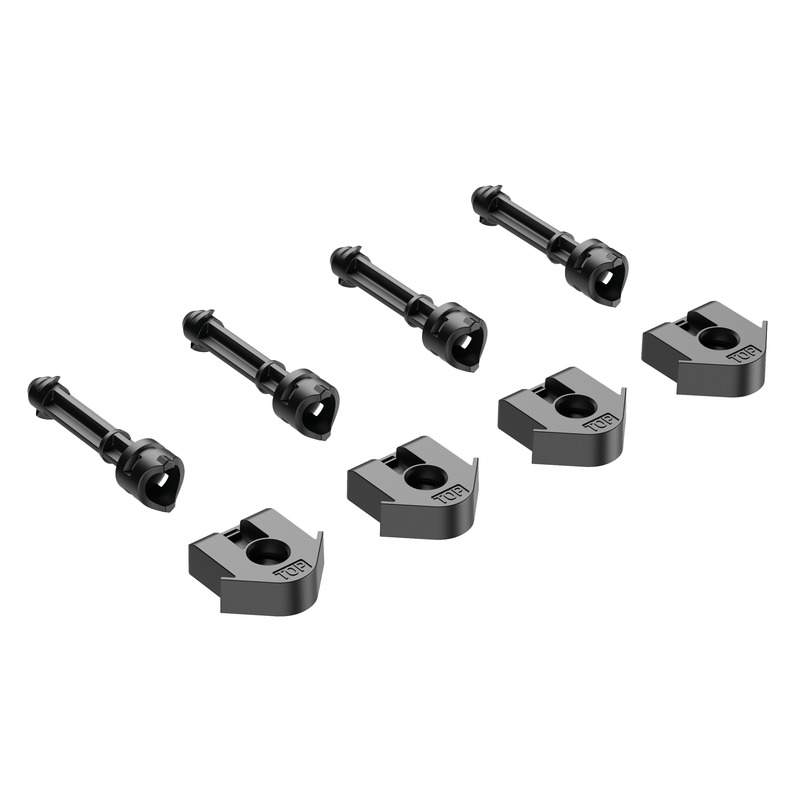

Zestaw zatrzasków
GEOS-L SV
Numer produktu 72104201
do pustej obudowy GEOS-L 3030/3040 jako zamiennik
Zestaw zatrzasków do obudowy pustej

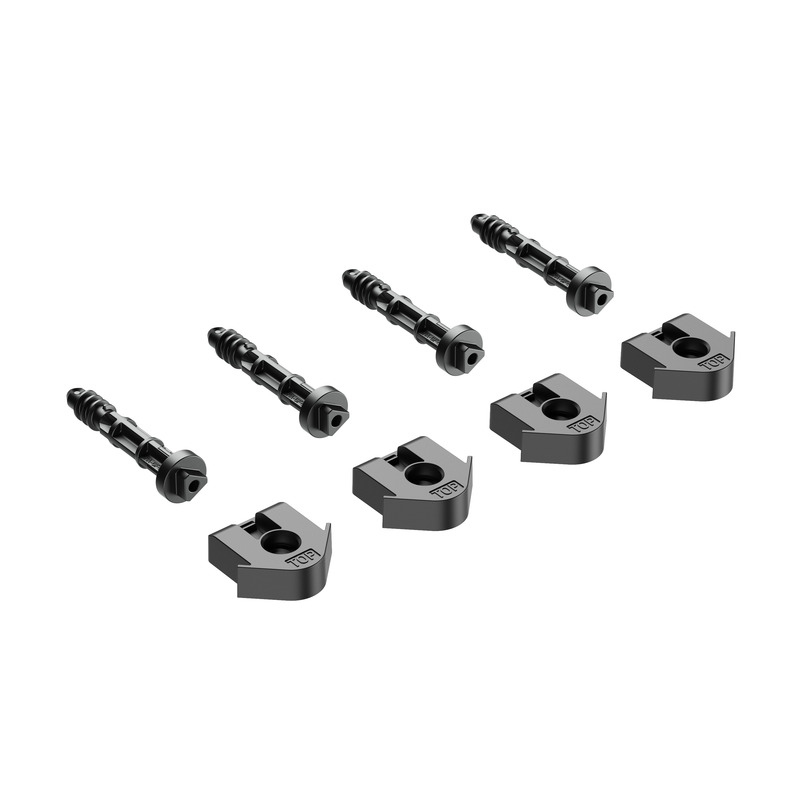

Zestaw śrub do pokrywy
GEOS-L DS/DK
Numer produktu 72104401
do obudowy pustej GEOS-L 3030/3040
Zestaw śrub do pokrywy, z funkcją zabezpieczenia, do obudowy pustej GEOS-L, kształt łba - trójkąt 8...

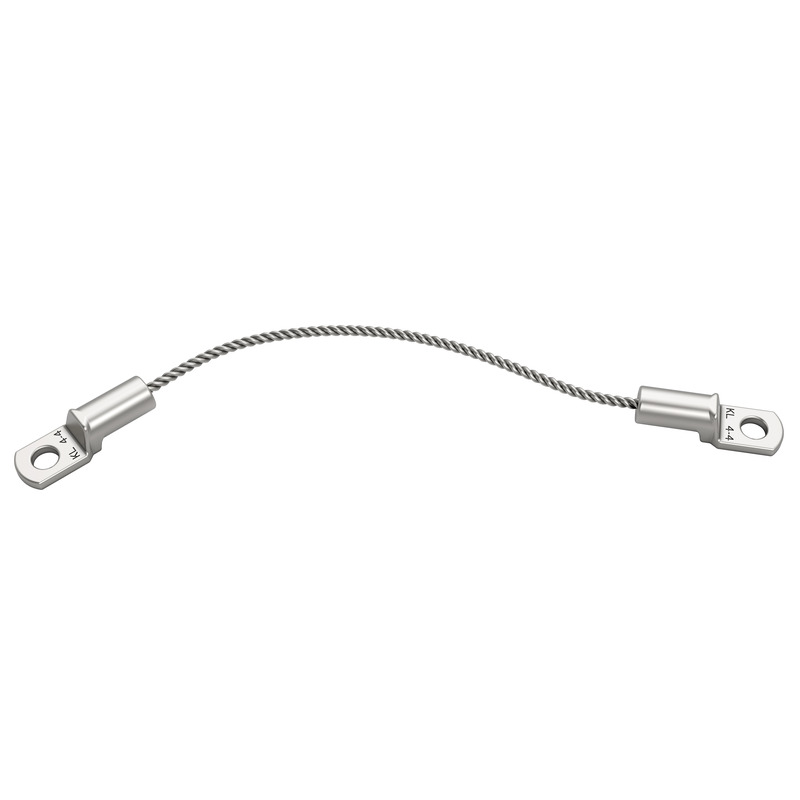

Deckelverliersicherung
GEOS-L DVS
Numer produktu 72103701
W celu zabezpieczenia pokrywy obudów pustych GEOS, zapobiega...
Zabezpieczenie pokrywy zamykającej ze stali nierdzewnej ze śrubami mocującymi, możliwość...

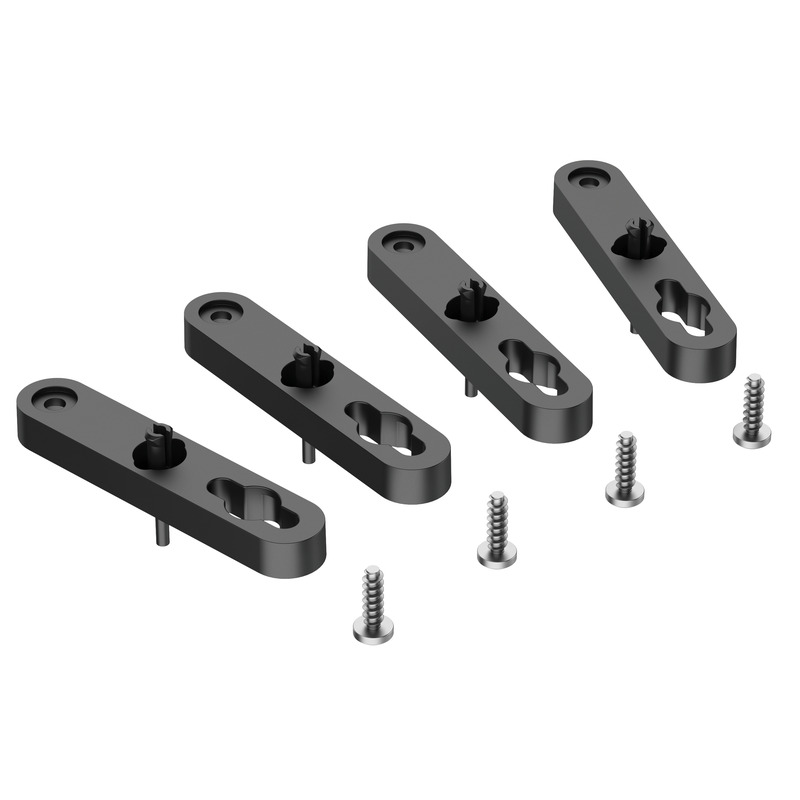

Łącznik do mocowania zewnętrznego
GEOS ABL-10
Numer produktu 72002001
Odległość od ściany 10 mm
Zestaw łączników z tworzywa sztucznego do mocowania zewnętrznego, Możliwość zamontowania pod kątem...

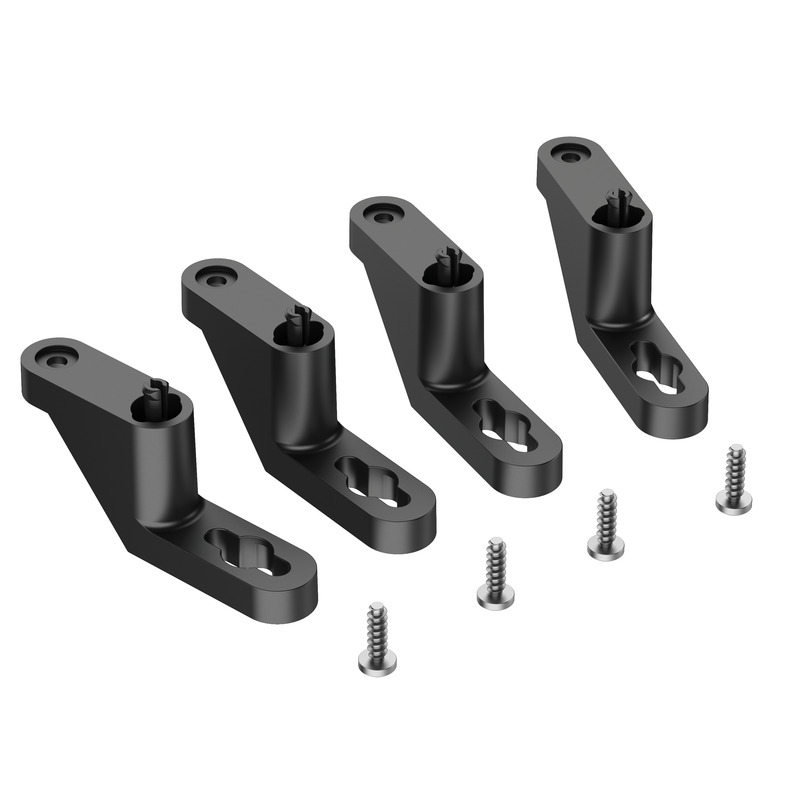

Łącznik do mocowania zewnętrznego
GEOS ABL-40
Numer produktu 72002101
Odległość od ściany 40 mm
Zestaw łączników z tworzywa sztucznego do mocowania zewnętrznego, Możliwość zamontowania pod kątem...

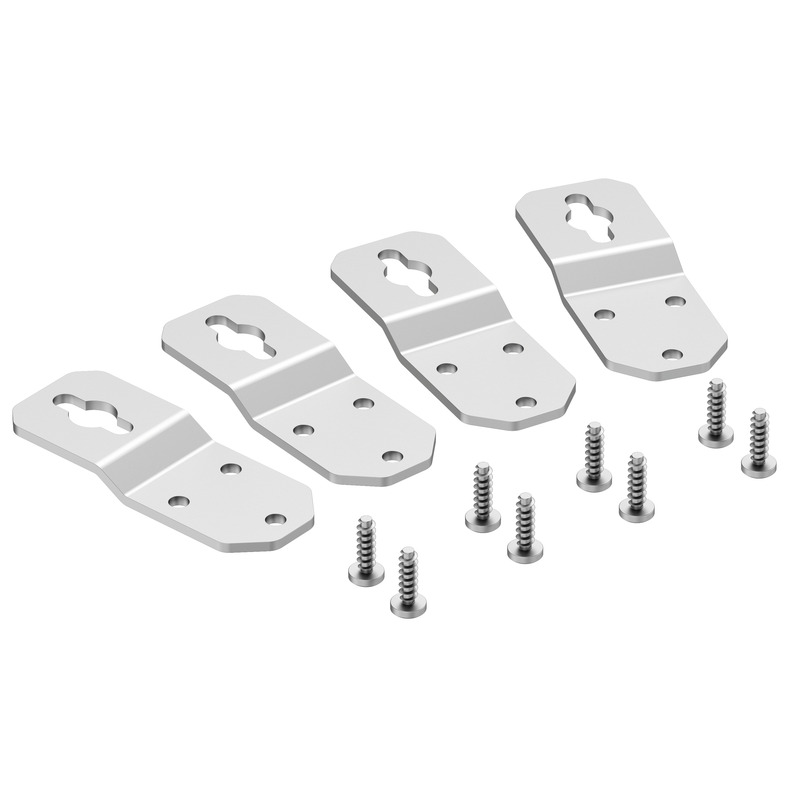

Łącznik do mocowania zewnętrznego
GEOS ABL-10/ES
Numer produktu 72007501
Odległość od ściany 10 mm
Zestaw łączników do mocowania zewnętrznego ze stali szlachetnej V4A, możliwy montaż pod kątem 0° lub...

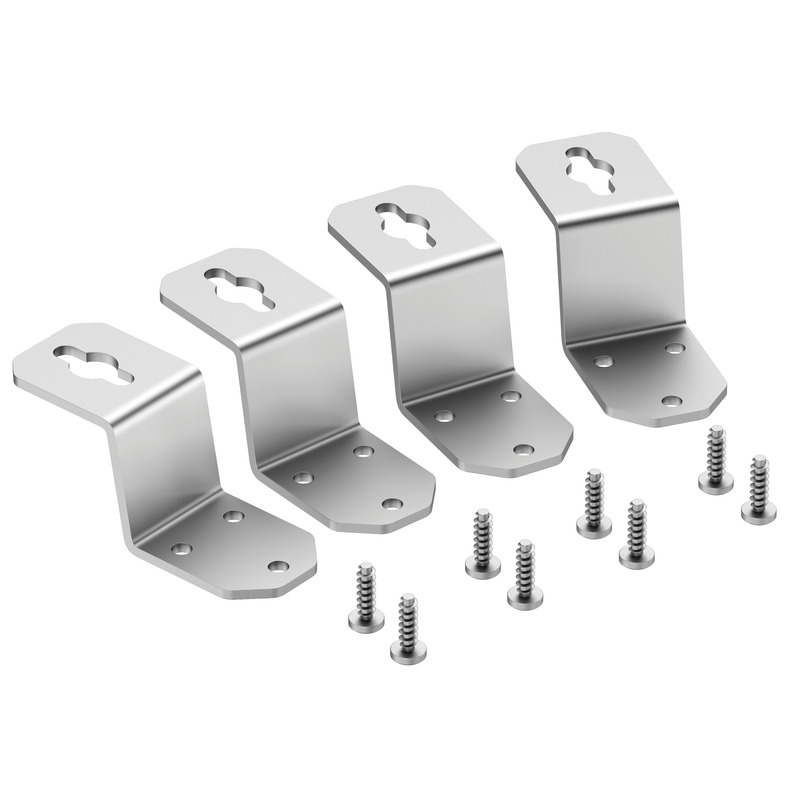

Łącznik do mocowania zewnętrznego
GEOS ABL-40/ES
Numer produktu 72007601
Odległość od ściany 40 mm
Zestaw łączników do mocowania zewnętrznego ze stali szlachetnej V4A, możliwy montaż pod kątem 0° lub...

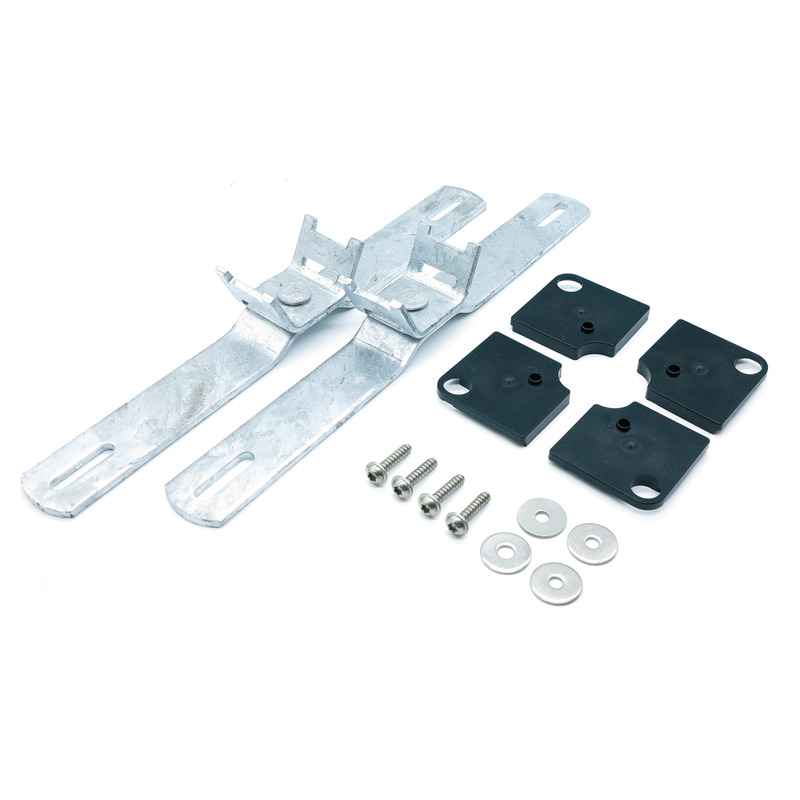

Zestaw obejm rotora
GEOS MSS-30
Numer produktu 72005001
Montaż na boku obudowy 300 mm
Zestaw obejm rotora z stali cynkowanej ogniowo, zestaw = 2 sztuki

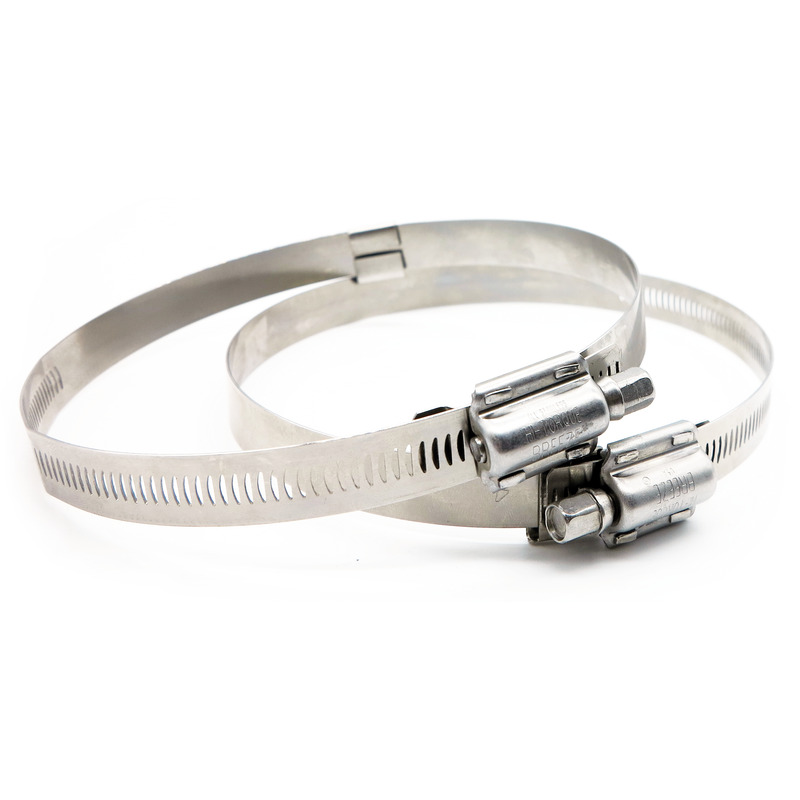

Zestaw zacisków śrubowych
SRS 60-90
Numer produktu 72004001
Do masztów o średnicy od 60 do 90 mm
Zestaw zacisków śrubowych ze stali szlachetnej V2A, w połączeniu z zestawem obejm rotora GEOS MSS,...
Zestaw zacisków śrubowych
SRS 90-150
Numer produktu 72004101
Do masztów o średnicy od 90 do 150mm
Zestaw zacisków śrubowych ze stali szlachetnej V2A, w połączeniu z zestawem obejm rotora GEOS MSS,...
Zestaw zacisków śrubowych
SRS 150-210
Numer produktu 72004201
Do masztów o średnicy od 150 do 210 mm
Zestaw zacisków śrubowych ze stali szlachetnej V2A, w połączeniu z zestawem obejm rotora GEOS MSS,...
Płyta wzornicza
GEOS DP-3030
Numer produktu 72013001
Do osłony tylnej części obudowy GEOS 3030 w przypadku użycia zestawu...
Płyta wzornicza ze stali szlachetnej V2A, 1 sztuka
Zestaw elementów napowietrzania
BEL Air M40/gn
Numer produktu 26344001
M40, Zestaw = 2 szt., Współczynnik wymiany powietrza: 30 l / dzień /...
Zestaw elementów napowietrzania BEL Air, W celu uniknięcia zbierania się skroplin w obudowach, Do...
Wiertło stopniowe
LFR
Numer produktu 19599501
Otwór przelotowy: M16–32, otwór: 16,5–32,5 mm
Frez do otworów
Frez do otworów
LFR M40
Numer produktu 19540001
Frez do otworów do wiertarek ręcznych i słupowych, wysokogatunkowe...
Frez do otworów do wiertarek ręcznych i słupowych, wysokogatunkowe wykonanie przemysłowe z płytami...

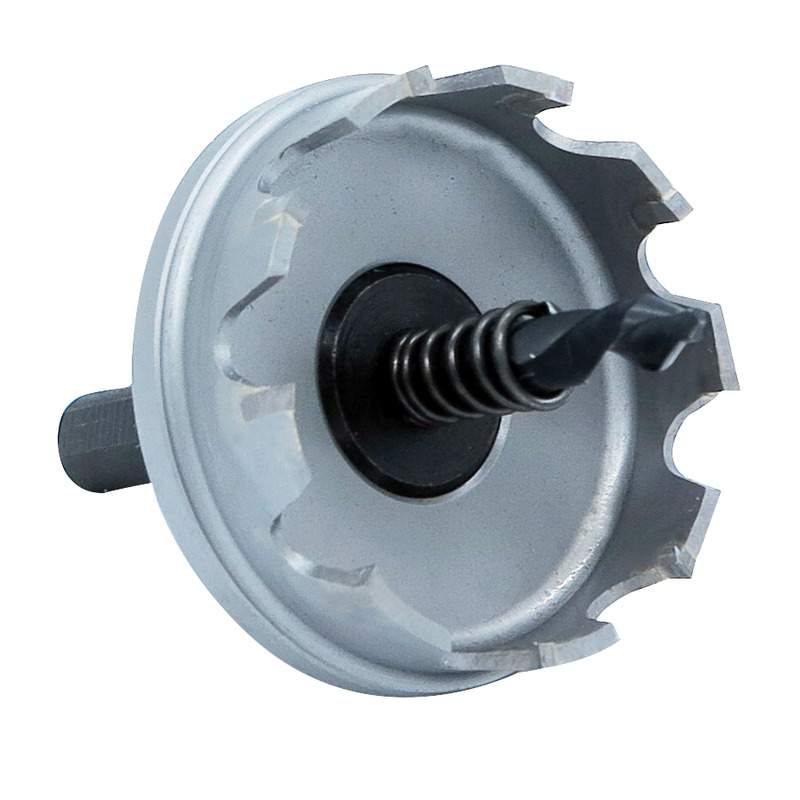

Frez do otworów
LFR M50
Numer produktu 19550001
Frez do otworów do wiertarek ręcznych i słupowych, wysokogatunkowe...
Frez do otworów do wiertarek ręcznych i słupowych, wysokogatunkowe wykonanie przemysłowe z płytami...
Frez do otworów
LFR M63
Numer produktu 19563001
Frez do otworów do wiertarek ręcznych i słupowych, wysokogatunkowe...
Frez do otworów do wiertarek ręcznych i słupowych, wysokogatunkowe wykonanie przemysłowe z płytami...
Podwójne wpusty membranowe
DMS M16
Numer produktu 26041601
Zakres uszczelnienia 5 - 9 mm
Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...
Podwójne wpusty membranowe
DMS M20
Numer produktu 26042001
Zakres uszczelnienia 7 - 13 mm
Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...
Podwójne wpusty membranowe
DMS M25
Numer produktu 26042501
Zakres uszczelnienia 9 - 17 mm
Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...
Podwójne wpusty membranowe
DMS M32
Numer produktu 26043201
Zakres uszczelnienia 13 - 21 mm
Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...

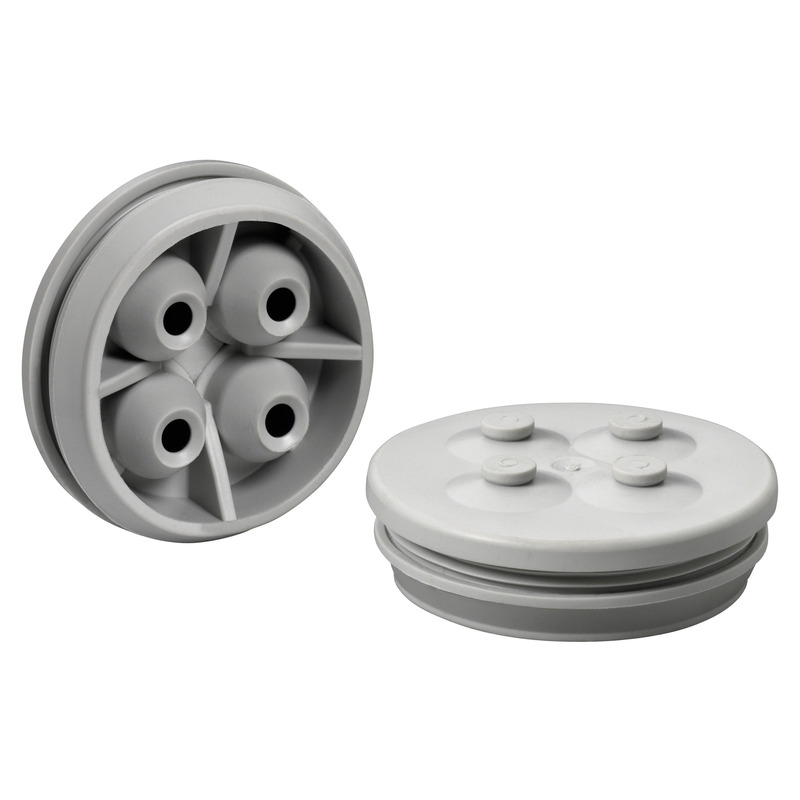

Podwójne wpusty membranowe
DMS M32/4
Numer produktu 26043301
Zakres uszczelnienia 3,5 - 6 mm na każdy wpust
Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, maks. cztery...
Podwójne wpusty membranowe
DMS M40
Numer produktu 26044001
Zakres uszczelnienia 17 - 28 mm
Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...
Złącze kablowe śrubowe
KVR M12 LG
Numer produktu 24841201
Zakres uszczelnienia 2 - 6,5 mm, Długość gwintu 12 mm
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, długi gwint, M_ x 1,5 mm, bez nakrętki...
Złącze kablowe śrubowe
KVR M16 LG
Numer produktu 24841601
Zakres uszczelnienia 4 - 10 mm, Długość gwintu 12 mm
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, długi gwint, M_ x 1,5 mm, bez nakrętki...

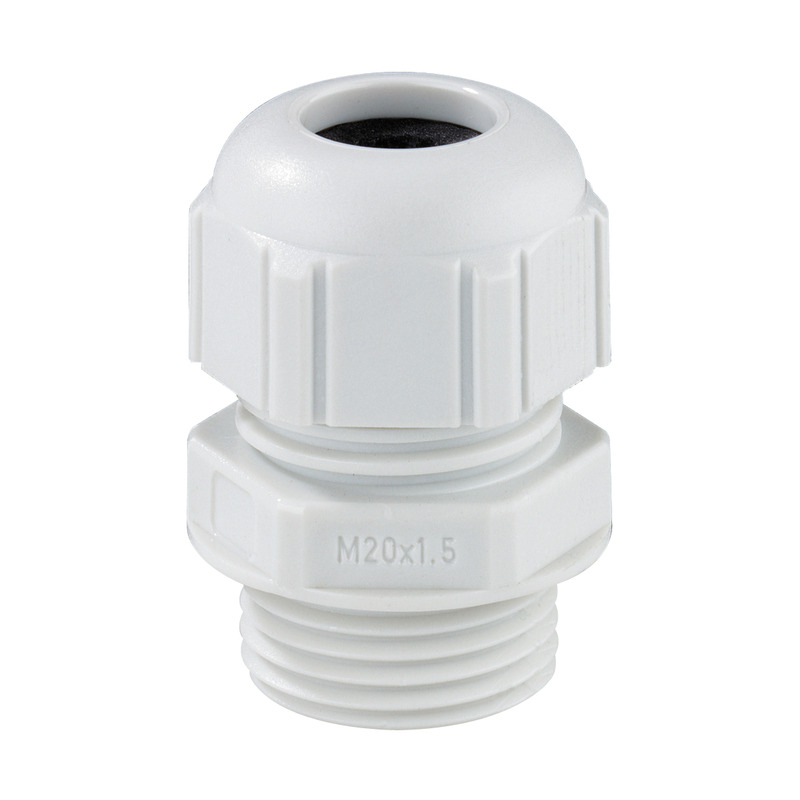

Złącze kablowe śrubowe
KVR M20 LG
Numer produktu 24842001
Zakres uszczelnienia 6 - 12 mm, Długość gwintu 15 mm
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, długi gwint, M_ x 1,5 mm, bez nakrętki...
Złącze kablowe śrubowe
KVR M25 LG
Numer produktu 24842501
Zakres uszczelnienia 9 - 16 mm, Długość gwintu 15 mm
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, długi gwint, M_ x 1,5 mm, bez nakrętki...
Złącze kablowe śrubowe
KVR M32 LG
Numer produktu 24843201
Zakres uszczelnienia 11 - 21 mm, Długość gwintu 15 mm
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, długi gwint, M_ x 1,5 mm, bez nakrętki...
Złącze kablowe śrubowe
KVR M40 LG
Numer produktu 24844001
Zakres uszczelnienia 16 - 28 mm, Długość gwintu 18 mm
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, długi gwint, M_ x 1,5 mm, bez nakrętki...
Złącze kablowe śrubowe
KVR M50 LG
Numer produktu 24845001
Zakres uszczelnienia 21 - 34,5 mm, Długość gwintu 18 mm
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, długi gwint, M_ x 1,5 mm, bez nakrętki...
Złącze kablowe śrubowe
KVR M12 LG-MGM
Numer produktu 22941201
Zakres uszczelnienia 2 - 6,5 mm, Długość gwintu 12 mm
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, długi gwint przyłączeniowy, M_ x 1,5 mm, z...
Złącze kablowe śrubowe
KVR M16 LG-MGM
Numer produktu 22941601
Zakres uszczelnienia 4 - 10 mm, Długość gwintu 12 mm
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, długi gwint przyłączeniowy, M_ x 1,5 mm, z...
Złącze kablowe śrubowe
KVR M20 LG-MGM
Numer produktu 22942001
Zakres uszczelnienia 6 - 12 mm, Długość gwintu 15 mm
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, długi gwint przyłączeniowy, M_ x 1,5 mm, z...
Złącze kablowe śrubowe
KVR M25 LG-MGM
Numer produktu 22942501
Zakres uszczelnienia 9 - 16 mm, Długość gwintu 15 mm
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, długi gwint przyłączeniowy, M_ x 1,5 mm, z...
Złącze kablowe śrubowe
KVR M32 LG-MGM
Numer produktu 22943201
Zakres uszczelnienia 11 - 21 mm, Długość gwintu 15 mm
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, długi gwint przyłączeniowy, M_ x 1,5 mm, z...
Złącze kablowe śrubowe
KVR M40 LG-MGM
Numer produktu 22944001
Zakres uszczelnienia 16 - 28 mm, Długość gwintu 18 mm
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, długi gwint przyłączeniowy, M_ x 1,5 mm, z...
Złącze kablowe śrubowe
KVR M50 LG-MGM
Numer produktu 22945001
Zakres uszczelnienia 21 - 34,5 mm, Długość gwintu 18 mm
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, długi gwint przyłączeniowy, M_ x 1,5 mm, z...
Złącze kablowe śrubowe
KVR M63-MGM
Numer produktu 22746301
Zakres uszczelnienia 30- 44,5 mm, Długość gwintu 17 mm
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...
Króciec napowietrzający
BST M20
Numer produktu 26242001
szary
Zaślepka wentylacyjna IP44 z uszczelką labiryntową w celu redukcji powstawania kondensatu w...
Element wentylacyjny AIR
BEL Air active M40 12-1/gr
Numer produktu 26541101
12 V DC, klasa mocy 1, szary
Wentylator filtrujący do montażu w otworach obudów M40, do odprowadzania ciepła z przemysłowych...
Element wentylacyjny AIR
BEL Air active M40 24-1/gr
Numer produktu 26541201
24 V DC, klasa mocy 1, szary
Wentylator filtrujący do montażu w otworach obudów M40, do odprowadzania ciepła z przemysłowych...
Zestaw elementów napowietrzania
BEL Air M40/gr
Numer produktu 26354001
szary, M40, Zestaw = 2 szt., Współczynnik wymiany powietrza: 30 l /...
Zestaw elementów napowietrzania BEL Air, W celu uniknięcia zbierania się skroplin w obudowach, Do...
Obudowy puste
GEOS-L 3030-18-to
Numer produktu 70143301
z przezroczystą pokrywą
Obudowa pusta, odpowiedni do zainstalowania w surowych warunkach i w niezabezpieczonym obszarze...
Wsparcie
Do strony wsparcia
