Rapid-Box

Łączenie przewodów nieciętych do 50 mm²

Rozwiązanie dla bezpiecznego rozgałęzienia przewodów nieciętych do 50 mm² w tunelu.

W tunelach, halach przemysłowych czy budynkach wielopiętrowych gromadzi się wiele kilometrów kabli. W takim przypadku szczególnie korzystne jest, gdy na długich odcinkach istnieje możliwość wygodnego i bezpiecznego rozgałęzienia prądu, na przykład do gniazd wtykowych lub oświetlenia.

Dzięki Rapid-Box firmy Spelsberg teraz jest to możliwe równie szybko, jak bezpiecznie.

Jeśli potrzebne było rozgałęzienie kabla, by udostępnić prąd na potrzeby różnych zastosowań, dotychczas wiązało się to ze sporym wysiłkiem – szczególnie wtedy, gdy przepisy wymagały uzupełnienia instalacji o kolejne komponenty. Dzięki nowej Rapid-Box firmy Spelsberg takie zadania od razu można wykonać znacznie szybciej i przy mniejszych nakładach finansowych. Nowy system obudów został opracowany specjalnie z myślą o zabezpieczonym rozgałęzieniu przewodów nieciętych do 50 mm² (Cu).

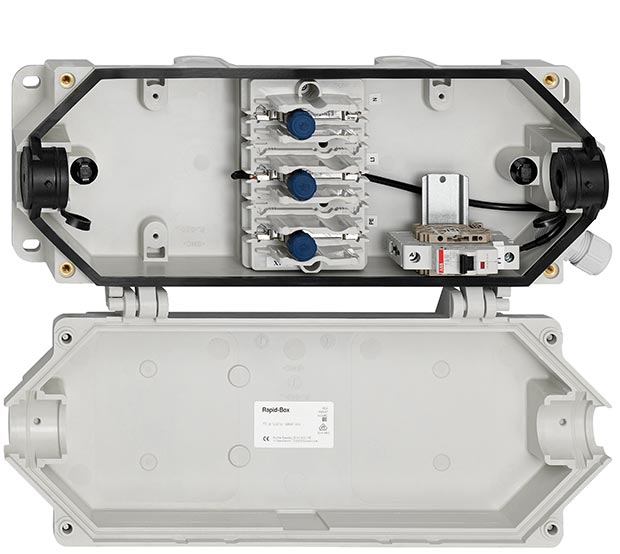

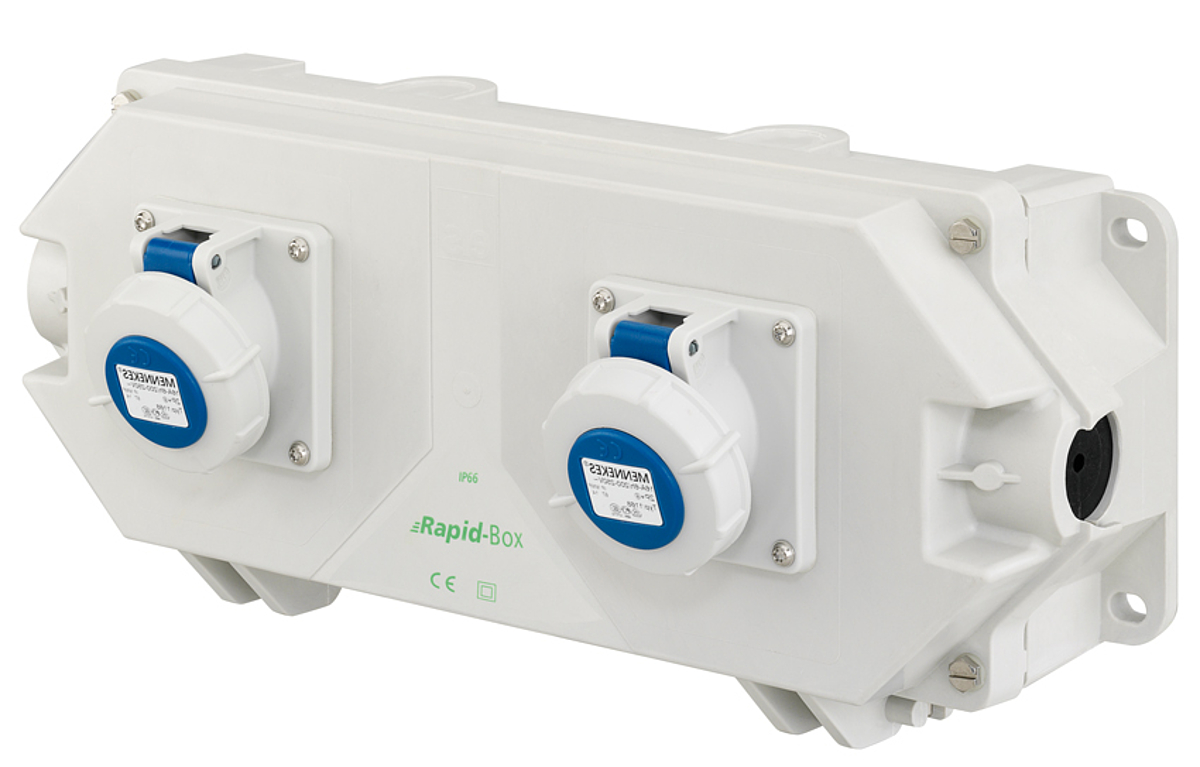

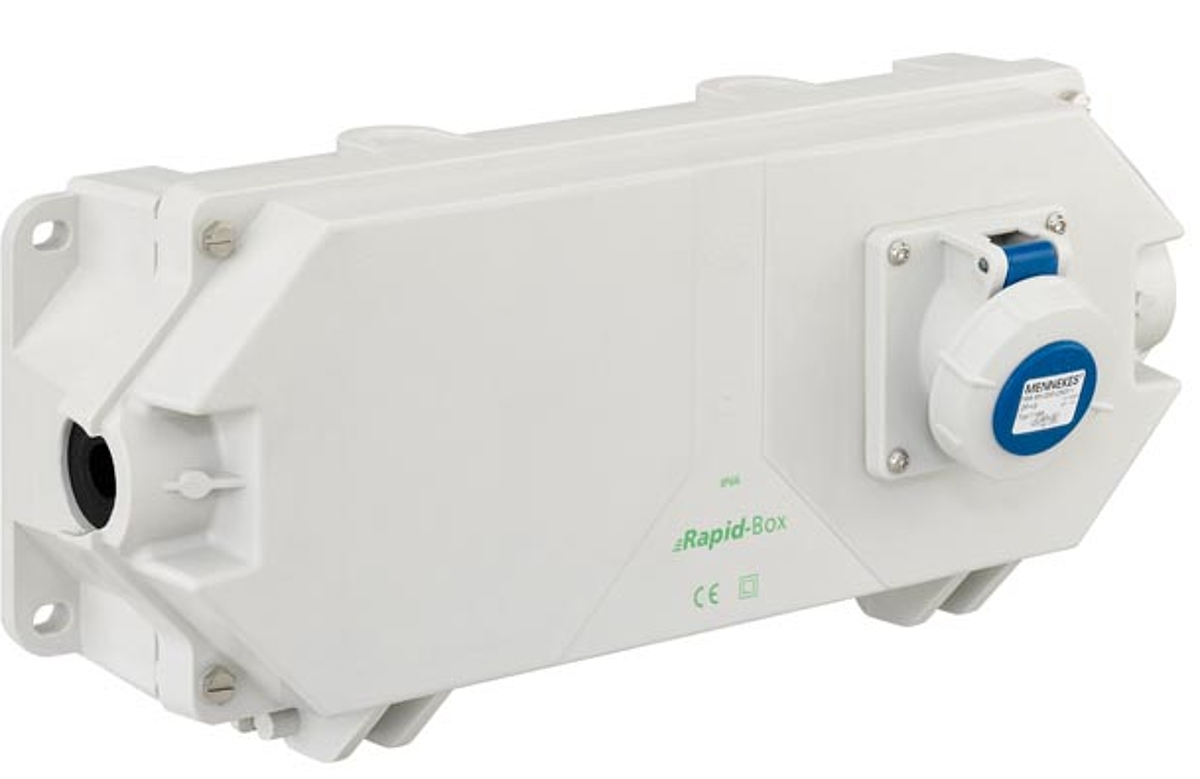

Puszka rozgałęźna Rapid-Box do przewodów nieciętych

Zalety

Możliwy demontaż pokrywy

Dowolne wyposażenie pokrywy

Użytkowanie w obszarach zagrożonych korozją

Niewielkie zanieczyszczenie substancjami szkodliwymi w razie pożaru „Low Smoke”

Uznawany w całej Europie certyfikat zgodności z normą EN 61439 (kombinacja łączników)

Uznawany w całej Europie certyfikat zgodności z normą EN 1363

W przypadku Niemiec zgodność z normą DIN 4102-2 (badanie odporności ogniowej)

Łączenie przewodów nieciętych do 50 mm² Cu, również jako uzupełnienie

Styki niewymagające konserwacji dzięki sprężynom i zaciskowi ze sprężyną naciągową

Niezmiernie wytrzymały i odporny na promieniowanie UV materiał obudowy

Montaż za pomocą mocowania zewnętrznego możliwy również przy zamkniętej pokrywie

Zacisku głównego można użyć również jako zacisku połączeniowego dwóch przewodów ciętych

Pokrywa i śruba pokrywy zabezpieczone przed zgubieniem

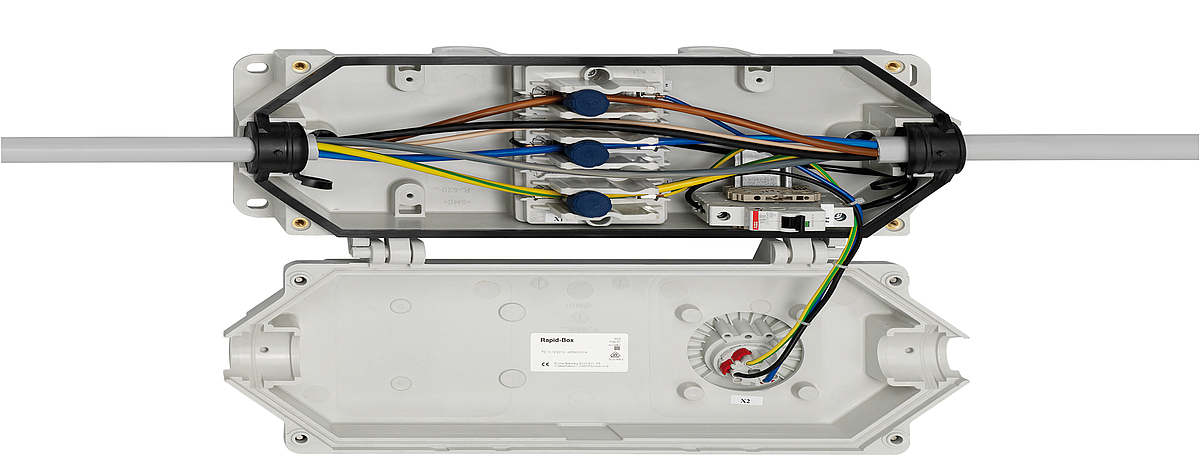

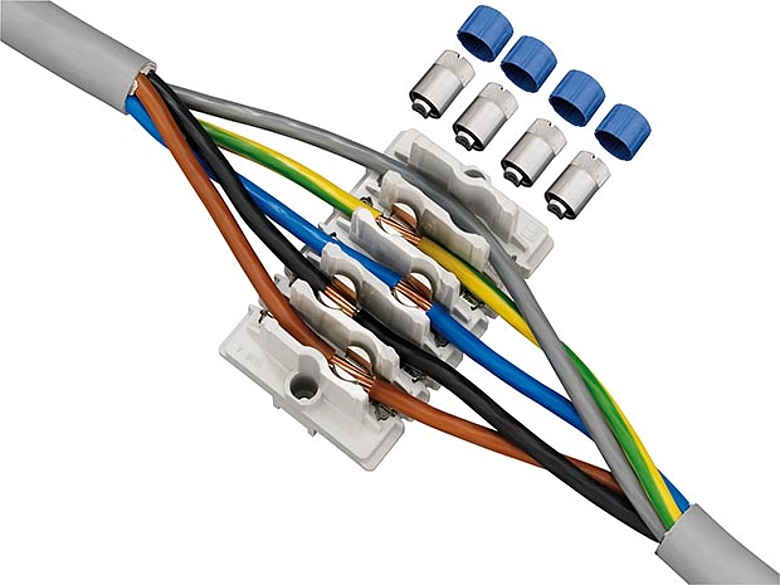

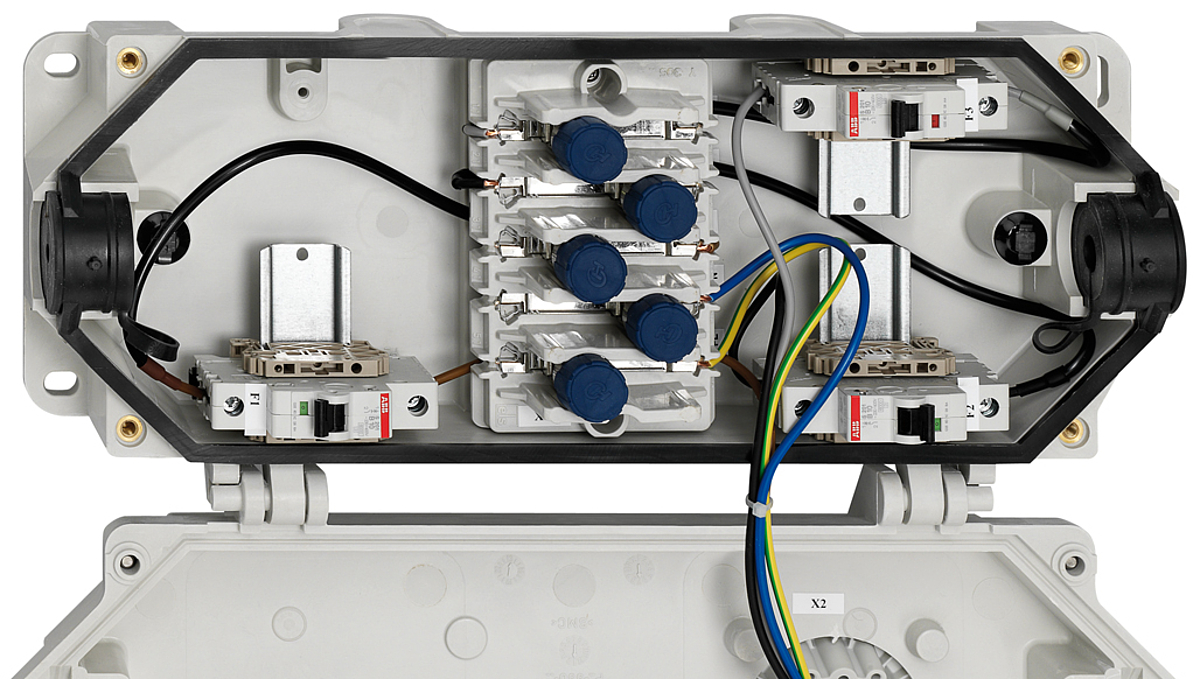

Zacisk przyłączeniowy

Dowolne wyposażenie w zaciski 2–5-bieg.

Niewymagający konserwacji, wysoko osadzony blok zacisków

Nakrętki płaszczowe na sprężynach do niewymagającego konserwacji okablowania przelotowego

Zacisk sprężynowy do rozgałęzienia

Warianty zacisku do wykonań standardowych i podtrzymujących funkcje

Pokrywa

Połączenie zacisku z płytką mocującą za pomocą śruby z łbem walcowym

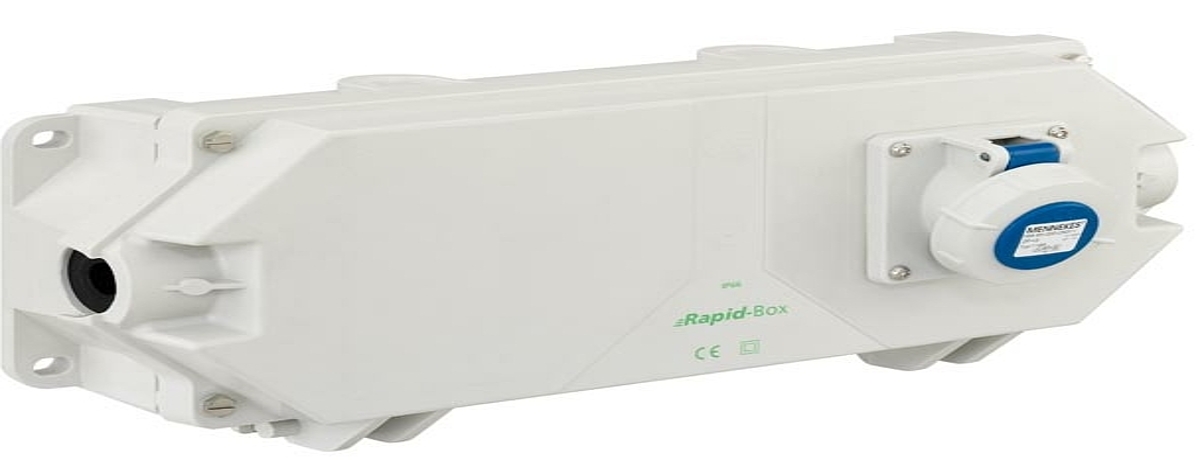

Pokrywa z dowolnym wyposażeniem

Pokrywa i śruby pokrywy zabezpieczone przed zgubieniem

Możliwy demontaż pokrywy

Stały ogranicznik do zapewnienia niezbędnej siły docisku uszczelki

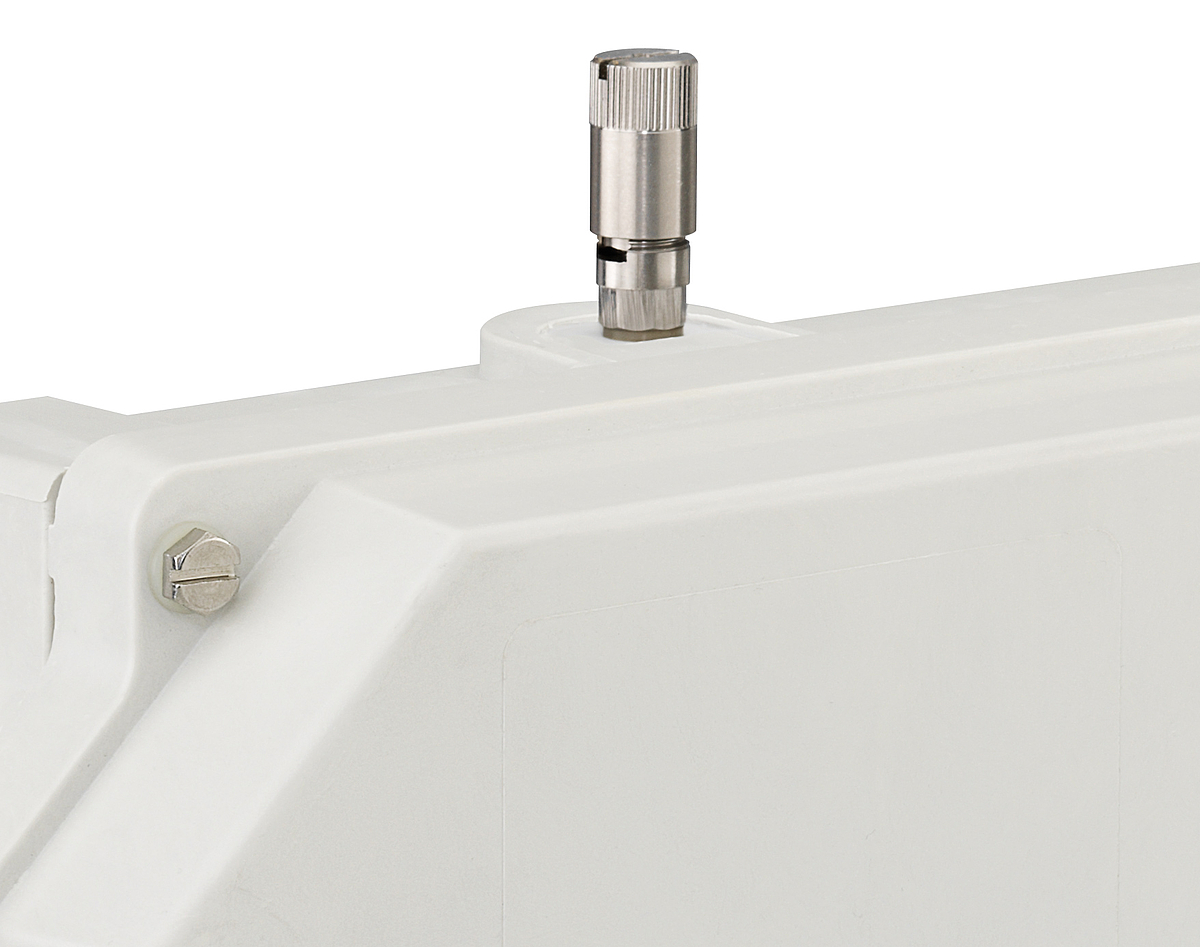

Opcjonalne uziemienie zewnętrzne

Możliwość wyposażenia każdego wariantu w uziemienie zewnętrzne poprzez montaż styku PE na obudowie

Przewodzące połączenie między obszarem wewnątrz i na zewnątrz budynku

Klasa ochronności I

Uziemienie wszystkich części metalowych wewnątrz obudowy poprzez połączenie z zewnętrznym stykiem PE

Np. szyna montażowa: połączenie styku PE z NS poprzez zacisk przewodu ochronnego

Dzięki uziemieniu zewnętrznemu w styku niepotrzebny jest styk przewodu ochronnego

Wskazówki dotyczące montażu

Montaż w stropach, ścianach i kanałach kablowych

Ustawienie w pionie lub poziomie

Uproszczony montaż przewodu podczas instalacji

Szybsze, prostsze, pozwalające zaoszczędzić czas i koszty podłączenie (15 min / puszka)

Dodatkowe podłączenie do istniejących przewodów bez cięcia

Instrukcja montażu do pobrania

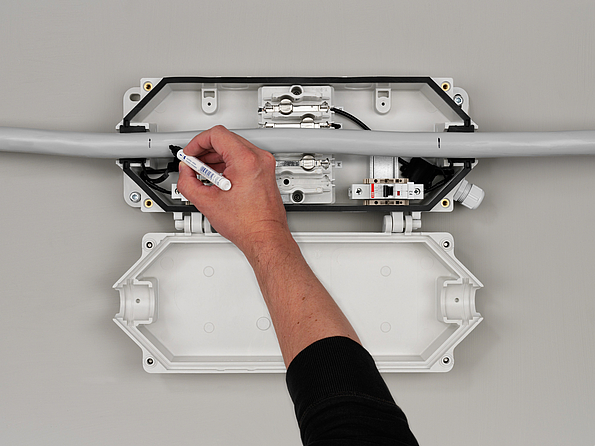

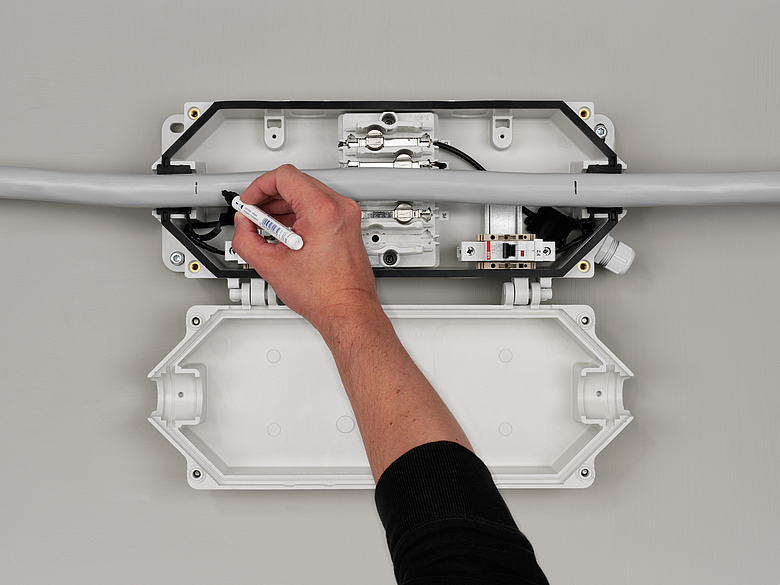

03-Oznaczanie — Zdjąć ok. 340 mm płaszcza izolacyjnego z przewodu

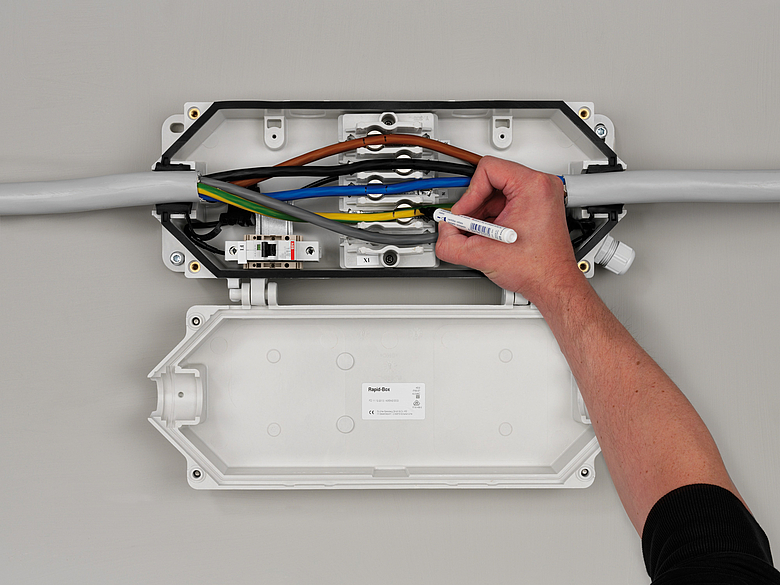

06-Odginanie — Odgiąć pojedyncze żyły i ułożyć w przewidzianych w tym celu przegrodach zacisku.

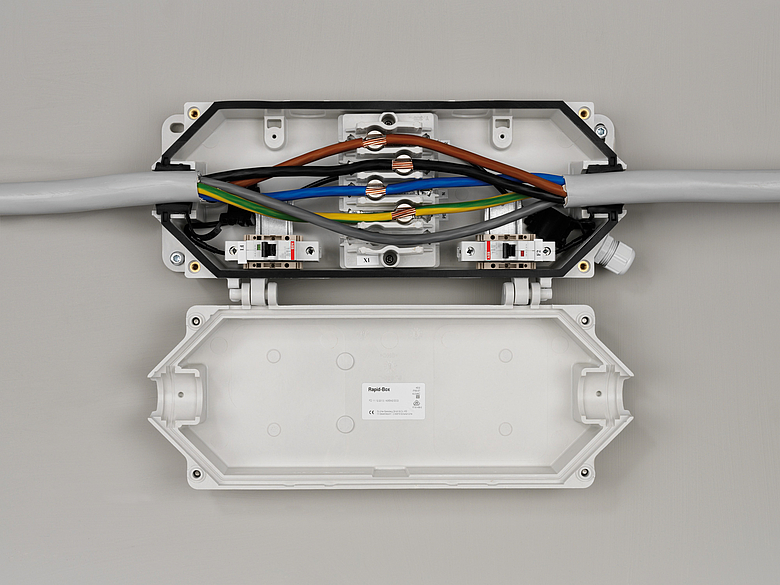

07-Odizolowanie — W odpowiednich punktach styków przewód należy odizolować.

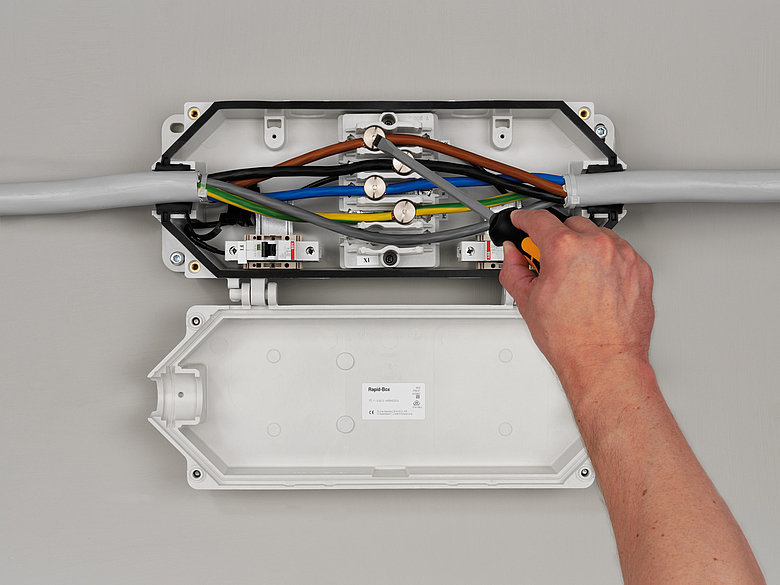

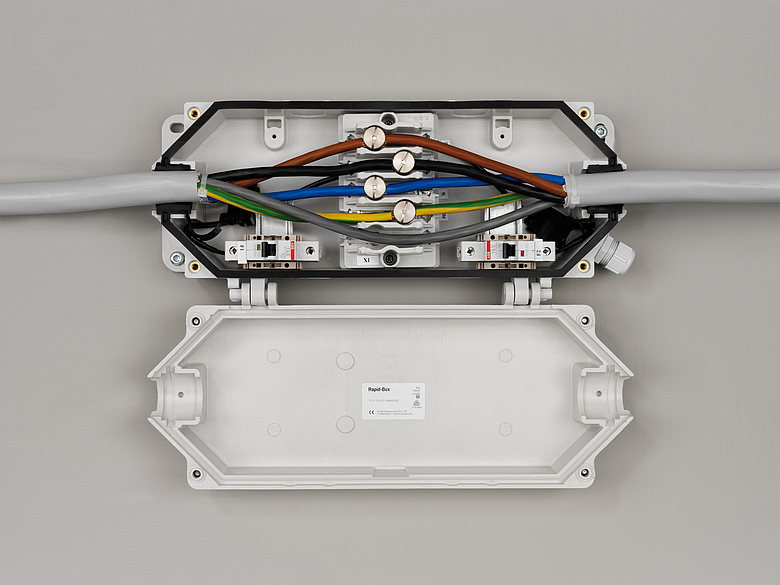

09-Dokręcanie — Nakrętki płaszczowe zacisku należy przykręcić i dokręcić z momentem obrotowym ustalonym dla używanego rozmiaru nakrętek.

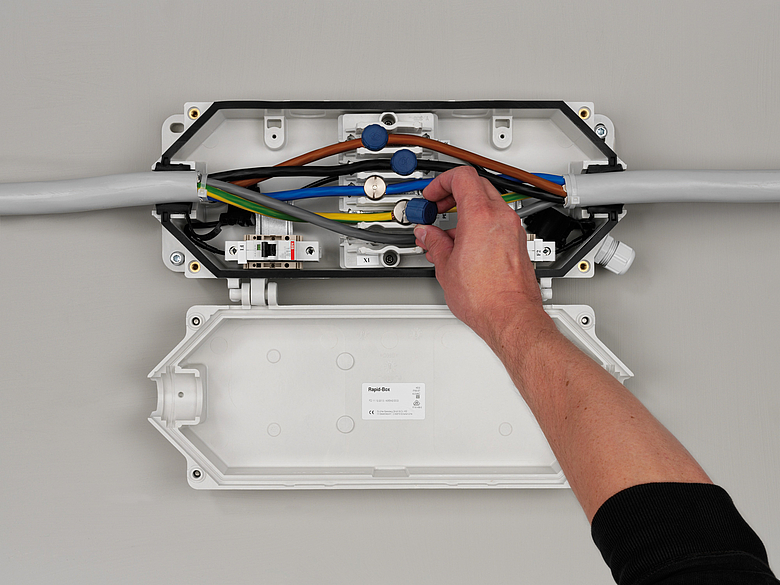

10-Kołpaki ochronne — Na koniec należy jeszcze wcisnąć kołpaki ochronne na nakrętki płaszczowe, aby zapewnić ochronę przed dotknięciem wierzchem dłoni.

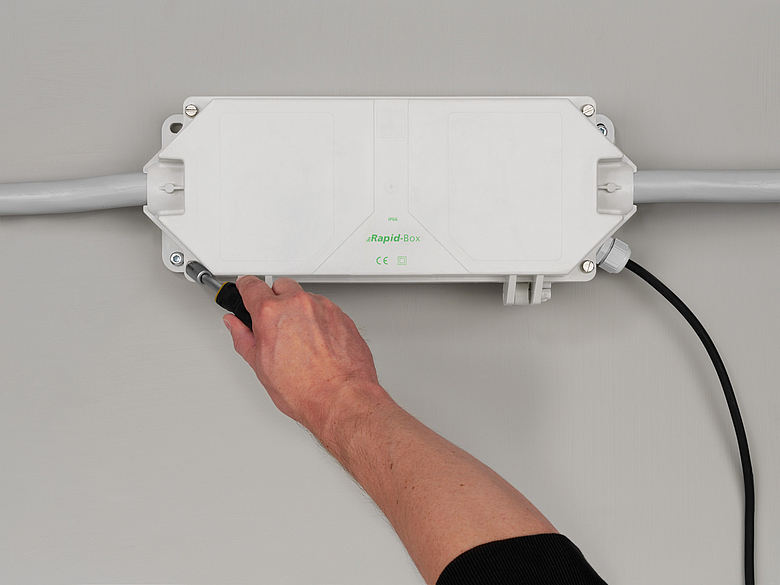

12-Dokręcanie śrub pokrywy — Śruby pokrywy należy dokręcić do momentu, aż oznaczenia pozycji znajdą się jedne nad drugimi bez szczeliny.

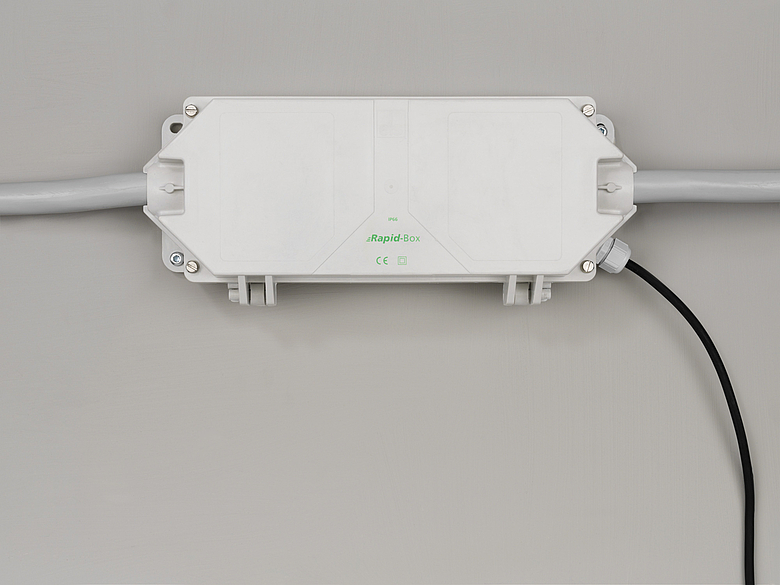

12-Instalacja zakończona — Instalacja kombinacji łączników Rapid-Box zostaje tym samym zakończona.
