Ten artykuł jest zarchiwizowany!

#97600101 | Wymiary: 150 x 150 x 106 mm

Obudowa montażowa

IBTronic H120-S1

czytaj więcej

Zaloguj się, aby zobaczyć cenę

Opis

Obudowa montażowa, do robót wykonywanych w masie betonowej przygotowanej na miejscu lub konstrukcji z prefabrykatów, do montażu opraw NV/HV/LED i głośników, nadaje się do mocowania za pomocą kleju i do szalunków przeciwstawnych, do montażu w sufitach od 140 mm, do montażu ściennego w technologii prętów wsporczych IBT, do instalacji lamp zgodnych z wymogami VDE wg DIN EN 60598 (VDE 0711) oraz z oznaczeniem F lub MM, ze stopniem ochrony IP30, Znamionowe napięcie izolacji: 400V AC, bezhalogenowy

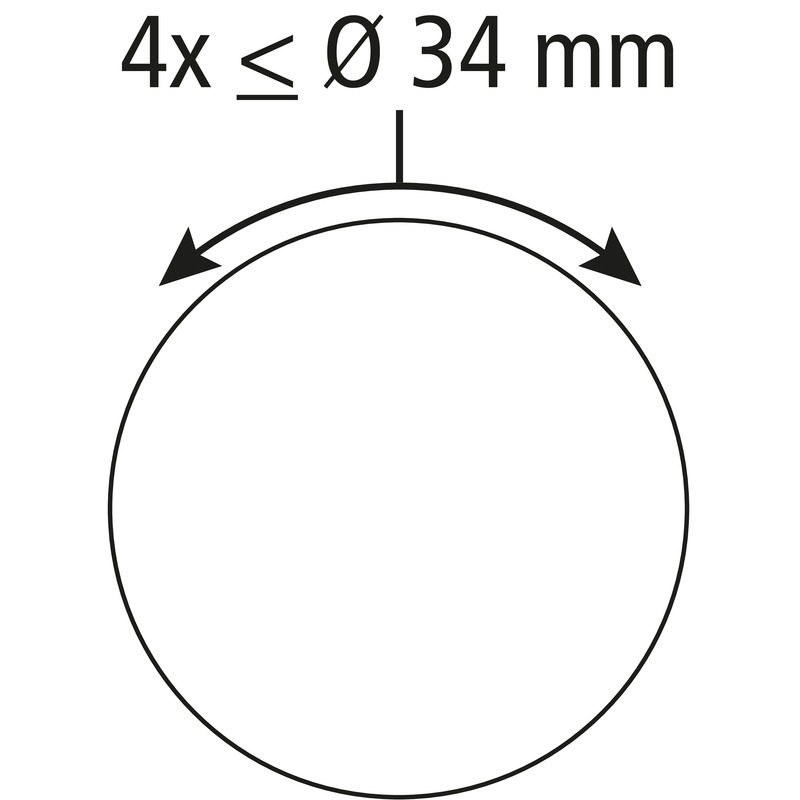

Otwór wylotowy: pojedyncza puszka instalacyjna. Do instalacji lamp zgodnych z wymogami VDE wg DIN EN 60598 (VDE 0711) oraz z oznaczeniem F lub MM, maksymalna wysokość montażu opraw NV: 75 mm, oprawy HV: 80 mm, moc lampy halogenowej maks. 50 W, moc lampy LED maks. 20 W, mocowanie klejem lub montaż gwoździem, membrana do perforacji, Zakres uszczelnienia M16 - M32

Dane techniczne

właściwości elektryczne

Znamionowe napięcie izolacji AC	400 V
Rodzaj ochrony	IP30
Odpowiednie do	Budownictwo betonowe

Kolory

Kolor części górnej	inne

Wymiary

Szerokość	150 mm
Długość	150 mm
Wysokość	106 mm
Wysokość wewnętrzna	80 mm
Masa	0.205 kg

Właściwości materiału

bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	HB
Wytrzymałość żarnika	650 °C (EN 60695-2-11)

właściwości mechaniczne

Rodzaj mocowania	mocowanie klejem lub montaż gwoździem

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	- %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-25 °C
Temperatura otoczenia maks.	40 °C
Temperatura otoczenia 24 h	35 °C

Sales Information

EAN	4013902926350
Klasa ETIM	EC000414
Numer taryfy celnej	39269097
Minimalna ilość zamówienia	1

Materiał

Materiał części dolnej	Polipropylen
Materiał części górnej	Polipropylen

Dane logistyczne

Karton zewnętrzny

EAN / GTIN	4013902347926
Szerokość	0.372 m
Masa	2.44 kg
Wysokość	0.372 m
Ilość	10 szt.
Głębokość	0.262 m

Paleta

EAN / GTIN	4013902347933
Szerokość	0.8 m
Masa	105.84 kg
Wysokość	1.65 m
Ilość	360 szt.
Głębokość	1.2 m

Sztuka

EAN / GTIN	4013902926350
Szerokość	0.15 m
Masa	0.205 kg
Wysokość	0.106 m
Ilość	1 szt.
Głębokość	0.15 m

Pobrania

Dane do planowania

Tekst przetargu
