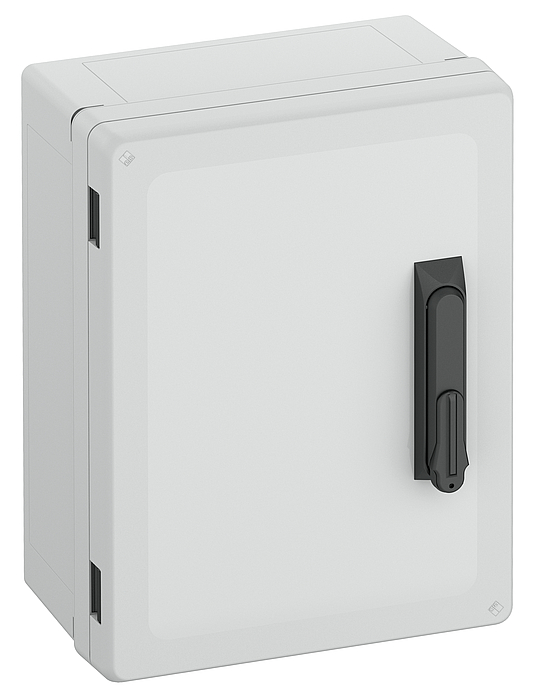

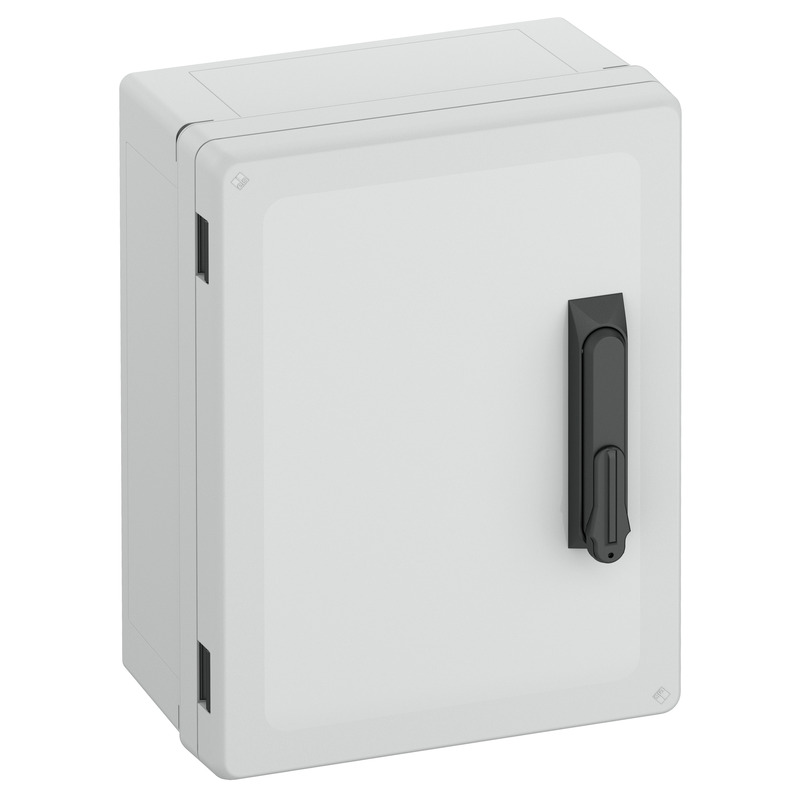

Szafa rozdzielcza

GEOS-S 3040-18-o/SH

Numer produktu: 72043401 | Wymiary: 300 x 400 x 180 mm

Szafa rozdzielcza, nadaje się do montażu w trudnych warunkach i na niezabezpieczonych obszarach zewnętrznych, skrzynka i rama: wzmocniony włóknem szklanym poliwęglan, szary, podobny do RAL 7035, drzwi: Poliwęglan.
Dźwignia obrotowa do montażu wkładek bębenkowych profilowanych zgodnie z DIN 18252

z szarymi drzwiami

właściwości elektryczne

Znamionowe napięcie izolacji AC	1000 V
Znamionowe napięcie izolacji DC	1500 V
Stopień ochrony	II
Rodzaj ochrony	IP66/IP67/IP69
wentylowany	nie
UL Type Rating	4X, 12/12K

Kolory

Kolor części dolnej	szary
Kolor części górnej	szary

Wymiary

Szerokość	300 mm
Długość	400 mm
Wysokość	180 mm
Długość wewnętrzna	371 mm
Szerokość wewnętrzna	271 mm
Wysokość wewnętrzna	158 mm
Masa	3.996 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Badanie palności wg UL 50 / UL 746C	porównywalne z 5VA
Klasa reakcji na ogień zgodna z UL94	V2
Wytrzymałość żarnika zgodna z EN 60695-2-11	960 °C

właściwości mechaniczne

Rodzaj mocowania	Montaż ścienny
Wytrzymałość udarowa	IK09
możliwość plombowania	tak
Wersja kołnierza	nie
Do łączenia szeregowego	nie
System zamykania	2-punkt., dźwignia odchylana
z punktami mocowania w pokrywie	tak
Rodzaj części górnej	Drzwi
Wkładka zamykająca	bez

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-35 °C
Temperatura otoczenia maks.	80 °C
Temperatura otoczenia 24 h	60 °C

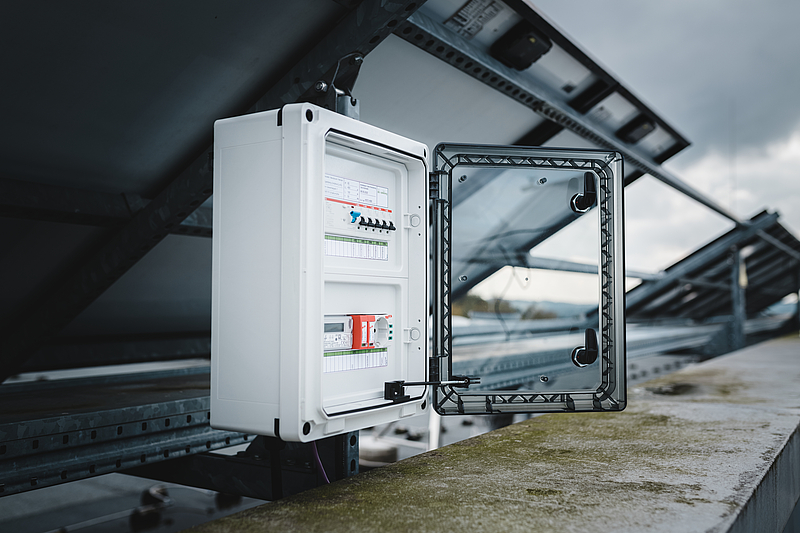

Miejsce montażu	Niechroniony obszar zewnętrzny

Sales Information

EAN	4013902646036
Packing Unit Code	CT
ETIM Class	EC000261
Numer taryfy celnej	85389099

Materiał

Materiał części dolnej	Poliwęglan, wzmocniony włóknem szklanym
Materiał części górnej	Poliwęglan
Materiał wpustu	nieistotne
Materiał uszczelnienia	Silikon
Materiał śruby pokrywy	Poliamid, wzmocniony włóknem szklanym

Certyfikaty

Znak atestu	UL-EU (EN 62208)
Znak atestu	UL-EU (EN 61439-1/-2)
Znak atestu	UL-EU (EN 61439-1/-3)
Znak atestu	UL-EU (EN 61439-1 & EN IEC 61439-7)
Znak atestu	DLG (odporność na amoniak)
Znak atestu	DNV (klasa: Statki & instalacje Offshore)

Pobierz kartę katalogową

Pobierz kartę katalogową

Podręcznik

Instrukcja obsługi DE	pdf (9 MB)
Instrukcja obsługi EN	pdf (13 MB)

Instrukcja montażu

Instrukcja montażu DE/EN/FR	pdf (828 KB)
Instrukcja montażu	pdf (2 MB)

Arkusz wymiarowy

Rysunek wymiarowy	pdf (3 MB)
Rysunek wymiarowy	dwg (3 MB)
Rysunek wymiarowy	dxf (16 MB)
Rysunek wymiarowy	jpg (1 MB)

Certyfikat

DNV Certyfikat EN	pdf (205 KB)
UKCA Deklaracja EN	pdf (51 KB)
UL-EU Certyfikat (EN 62208) EN	pdf (236 KB)
UL-EU Certyfikat (EN 61439-2) EN	pdf (230 KB)
DLG Zatwierdzenie DE	pdf (703 KB)
UL-EU Certyfikat (EN 61439-3) EN	pdf (234 KB)
CE Deklaracja PL	pdf (132 KB)
Deklaracja producenta DE/EN	pdf (680 KB)
CE Deklaracja DE	pdf (129 KB)
DLG Zatwierdzenie EN	pdf (936 KB)
UL-EU Certyfikat (EN 61439-7) EN	pdf (231 KB)

Akcesoria

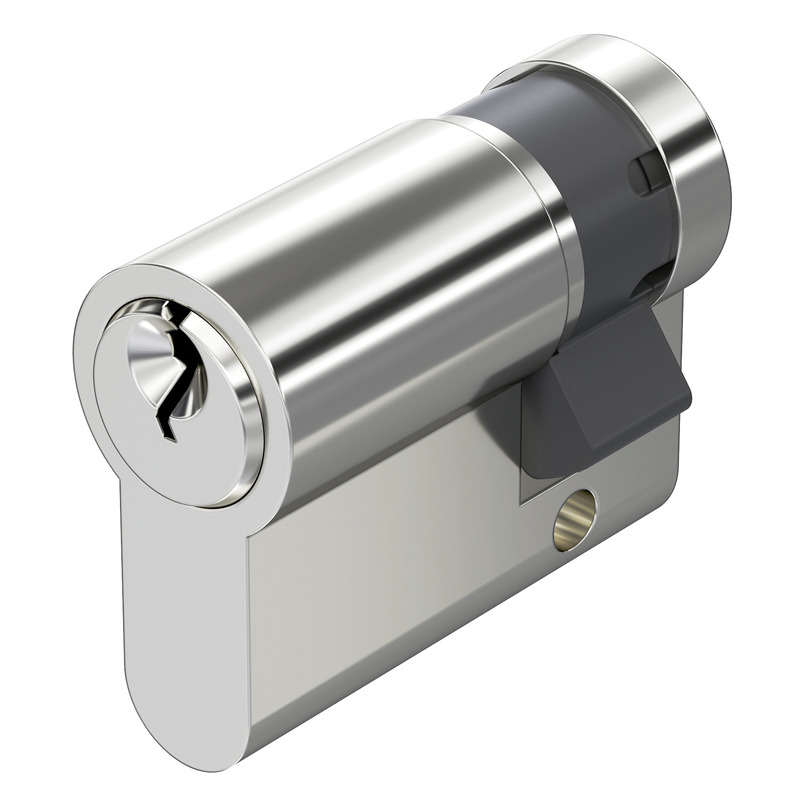

Zestaw zamków do dźwigni obrotowej GEOS-S SGA-2

Wymiary : 214 x 111 x 20 mm
Numer produktu: 72206901

wg DIN 18252, z regulacją 8 x 45°, z trzema kluczami, z osobnym...

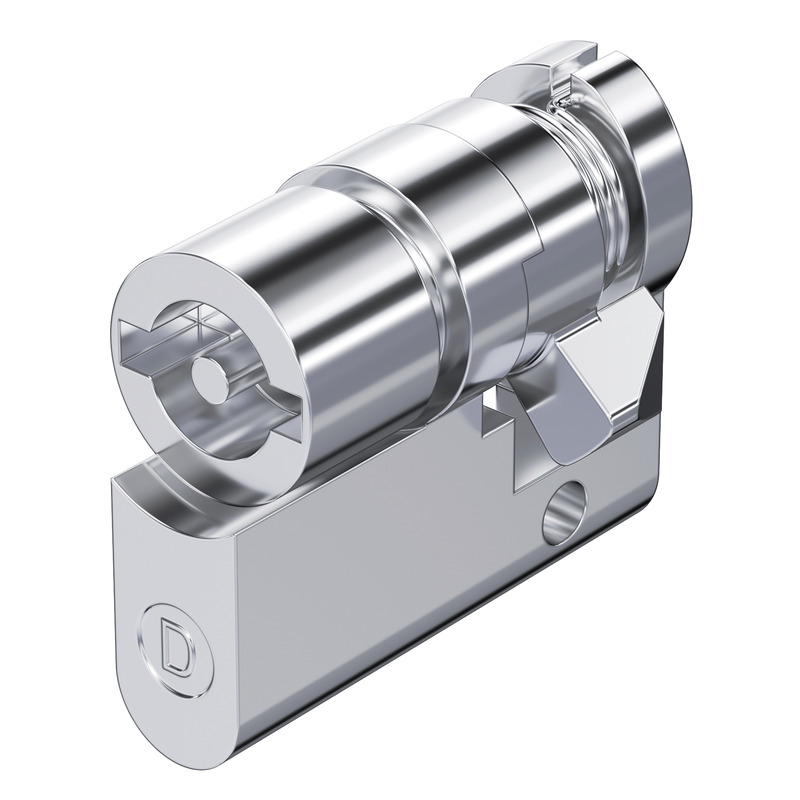

Cylinder profilowy do szaf rozdzielczych GEOS-S z dźwignią obrotową

Listy zakupów

GEOS-S 3040-18-o/SH

właściwości elektryczne

Kolory

Wymiary

Właściwości materiału

właściwości mechaniczne

Warunki otoczenia

Sales Information

Materiał

Certyfikaty

Pobierz kartę katalogową

Podręcznik

Instrukcja montażu

Arkusz wymiarowy

Certyfikat

Akcesoria

wg DIN 18252, z regulacją 8 x 45°, z trzema kluczami, z osobnym...

Podwójne pióro, 3 mm trzpień

do GEOS-L/-S 3040-18/-22, GEOS-S 4030-18/-22

do GEOS-L/-S 3040-18/-22, GEOS-S 4030-18/-22

do GEOS-L/-S 3030, GEOS-L/-S 3040, GEOS-S 4030, długość 250 mm,...

do GEOS-L/-S 3040, GEOS-L/-S 4050, GEOS-S 5040, długość 350 mm,...

dla GEOS-L/-S 3030-18, GEOS-L/-S 3040-18, GEOS-S 4030-18

do GEOS-L/S 3030-18, GEOS-L/-S 3040-18, GEOS-S 4030-18

do GEOS-S 3030-18, GEOS-S 3040-18, GEOS-S 4030-18

do GEOS-S 3040-18, GEOS-S 4030-18

do GEOS-S 3040

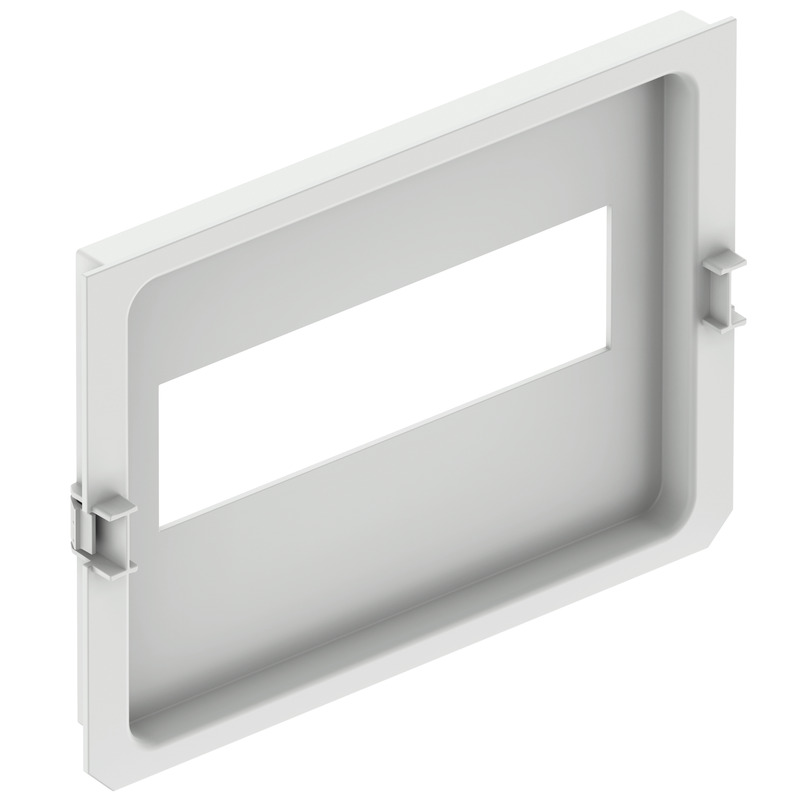

do GEOS-S 3040-18/-22, 9 TE, 1-rzędowy

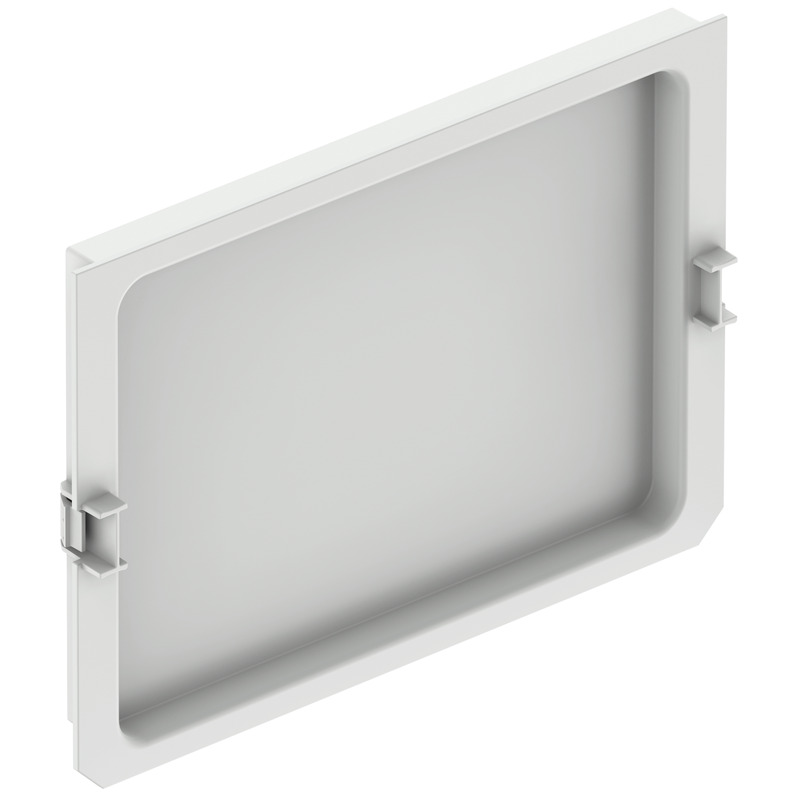

do GEOS-S 3040-18/-22, gładki, bez wycięć

do GEOS-S 3040-18/22, 18 TE, 2-rzędowy Zestaw składający się z 2...

do GEOS-S 3040-18/-22

Odległość od ściany 10 mm

Odległość od ściany 40 mm

Odległość od ściany 10 mm

Odległość od ściany 40 mm

Montaż na boku obudowy 300 mm

Montaż na boku obudowy 400mm

Do masztów o średnicy od 60 do 90 mm

Do masztów o średnicy od 90 do 150mm

Do masztów o średnicy od 150 do 210 mm

Do osłony tylnej części obudowy GEOS 3040 w przypadku użycia zestawu...

do GEOS-L/-S 3030-18/-22

do GEOS-L/-S 3030-18/-22

do GEOS-L/-S 3030, GEOS-L/-S 3040, GEOS-S 4030, długość 250 mm,...

do GEOS-L/-S 3040, GEOS-L/-S 4050, GEOS-S 5040, długość 350 mm,...

do GEOS-L/-S 3030, GEOS-L/-S 3040, długość 200 mm, wysokość 7,5 mm

do GEOS-L/-S 3040, GEOS-L/-S 4050, długość 300 mm, wysokość 7,5 mm

2-rzędowe, 12 podjednostek, szyny znormalizowane 35 x 7,5 mm, do...

2-rzędowy, 12 modułów, szyny znormalizowane 35 x 15 mm, do montażu w...

do GEOS-L/-S 3030-18, GEOS-L/-S 3040-18, GEOS-S 4030-18

do GEOS-S 3040-18/-22 i GEOS-S 4030-18/-22

do szafy rozdzielczej GEOS-S 3040 i GEOS-S 4030 jako część zamienna

do szafy rozdzielczej GEOS-S 3040 i GEOS-S 4030 jako część zamienna

do szaf rozdzielczych GEOS-S

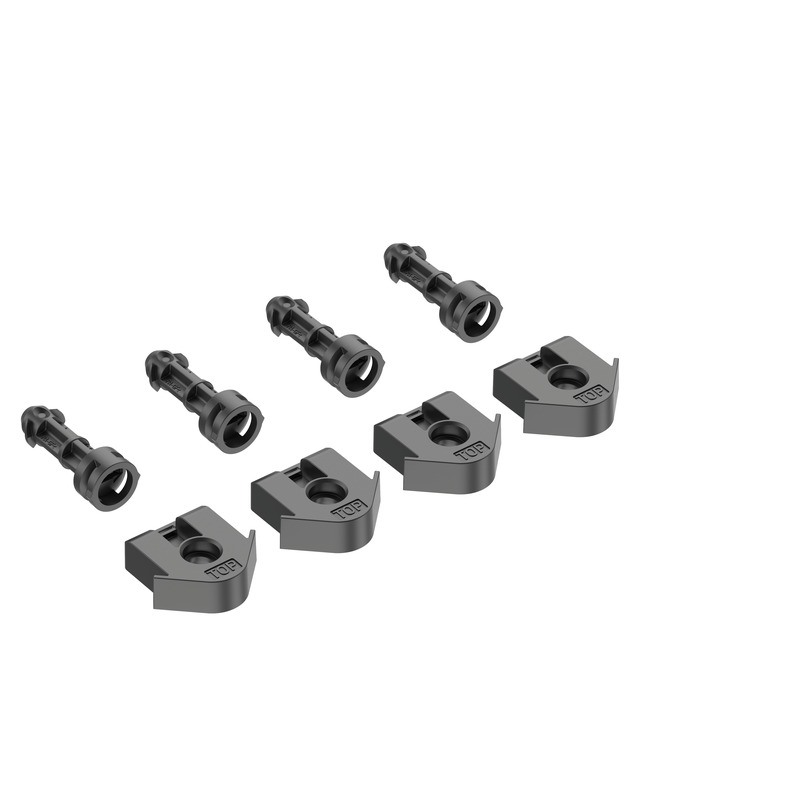

do GEOS-S 3040/4030
