Opis
do płyty montażowej

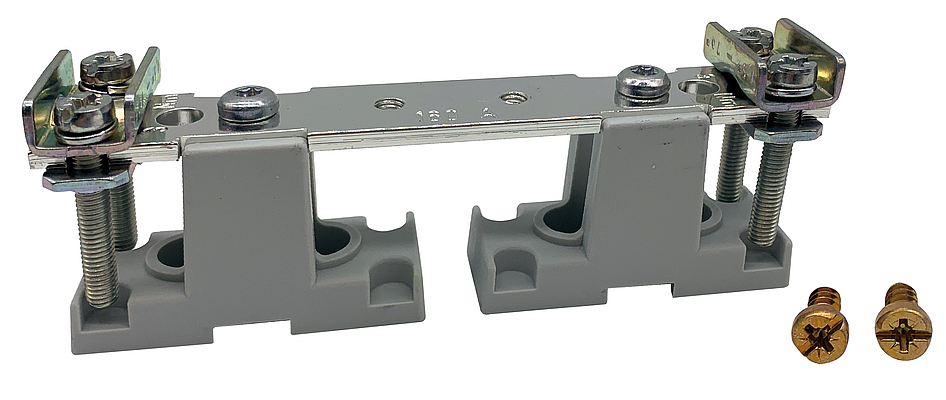

Zacisk N NH 00 (przyłącze z obejmą) do przewodów CU 1 x (1,5-70)rm / 2 x 50rm, do płyty montażowej
#07600201 | Wymiary: 25,7 x 125 x 43 mm
Szyna PEN
Dane techniczne
właściwości elektryczne
| Znamionowe napięcie robocze AC | 690 V |
|---|---|
| Znamionowe napięcie robocze DC | 440 V |
| Prąd znamionowy | 160 Amper |
| Liczba biegunów | 1 |
| wstrząsoodporny | nie |
| Podłączenie 1: Rodzaj ochrony | Śruby |
| Podłączenie 1: Pozycje zaciskowe na biegun | 2 |
| Podłączenie 1: Nadaje się do przewodów CU | 1 |
| Podłączenie 1: Nadaje się do przewodów AL | 0 |
| Podłączenie 1: Podłączany przekrój przewodu skrętny elastyczny z końcówką przewodu (min.) | 1.5 mm² |
| Podłączenie 1: Podłączany przekrój przewodu skrętny elastyczny z końcówką przewodu (maks.) | 70 mm² |
| Podłączenie 1: Podłączany przekrój przewodu typu linka (min.) | 1.5 mm² |
| Podłączenie 1: Podłączany przekrój przewodu typu linka (maks.) | 70 mm² |
Wymiary
| Szerokość | 25.7 mm |
|---|---|
| Długość | 125 mm |
| Wysokość | 43 mm |
| Masa | 0.14 kg |
Właściwości materiału
| Wytrzymałość żarnika | 960 °C (EN 60695-2-11) |
|---|
właściwości mechaniczne
| Podłączenie 1: Moment skręcający | 3 Nm |
|---|
Sales Information
| EAN | 4013902340743 |
|---|---|
| Klasa ETIM | EC002498 |
| Numer taryfy celnej | 85369010 |
| Minimalna ilość zamówienia | 1 |
Materiał
| Materiał korpusu izolacyjnego | Termoplasty |
|---|
Dane logistyczne
Karton zewnętrzny
| EAN / GTIN | 4013902340743 |
|---|---|
| Szerokość | 0.357 m |
| Masa | 0.355 kg |
| Wysokość | 0.127 m |
| Ilość | 1 szt. |
| Głębokość | 0.257 m |
Paleta
| EAN / GTIN | 4013902340729 |
|---|---|
| Szerokość | 0.8 m |
| Masa | 18.355 kg |
| Wysokość | 1.67 m |
| Ilość | 108 szt. |
| Głębokość | 1.2 m |
Pobrania
Pobierz arkusz danych
Dane do planowania
Tekst przetargu
Tekst przetargu
(07600201.TXT 430 B)
Zaloguj się, aby pobrać teksty ofertowe.
