Klemmstein Abox 160 KLS-16² (89641601) Abox akcesoria: Spelsberg
Nowy

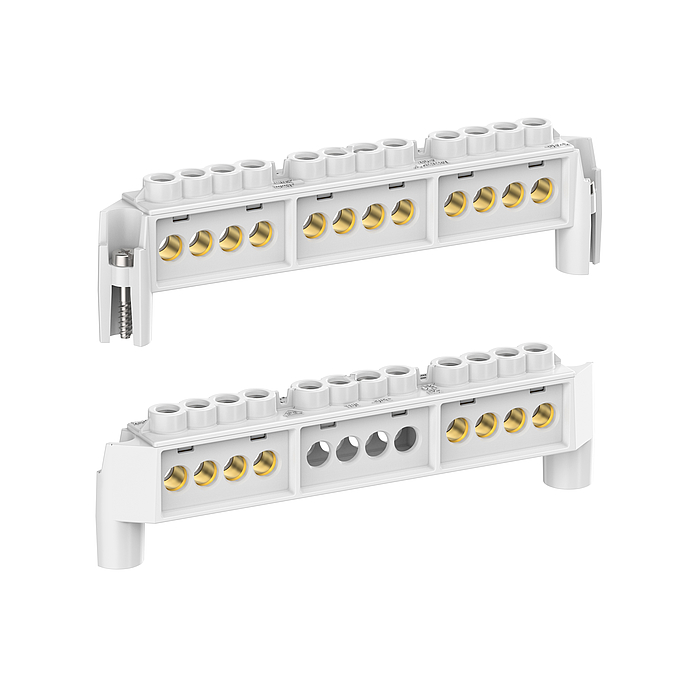

Listwa zaciskowa

Abox 160 KLS-16²

Numer produktu: 89641601 | Wymiary: 18 x 140 x 43 mm

Zacisk połączeniowy wg DIN EN 60998 (VDE 0613), Ui=690 V. Do montażu w puszkach łączeniowych Abox / Abox Pro od 2024.

umieszczony wyżej zacisk śrubowy dla Abox/Abox Pro 160, 5-bieg. - 16 mm², In =  101 A, akceptowalne przekroje do zacisku na biegun: 12 x 4 mm², 8 x 6 mm², 4 x 10 mm², 4 x 16 mm², 4 x 25 mm² Cu sztywny / elastyczny z tuleją końcową żyły

właściwości elektryczne

Znamionowe napięcie izolacji AC 690 V
Znamionowe napięcie izolacji DC 690 V
min. przekrój przewodu 4 mm²
Prąd znamionowy 101 Amper
Rodzaj zacisku Zacisk śrubowy
Liczba biegunów 5
Podłączenie 1: Rodzaj ochrony Śruby
Podłączenie 1: Długość izolacji 16 mm
Podłączenie 1: Pozycje zaciskowe na biegun 4
Podłączenie 1: Nadaje się do przewodów CU 1
Podłączenie 1: Podłączany przekrój przewodu pojedynczego (min.) 4 mm²
Podłączenie 1: Podłączany przekrój przewodu pojedynczego (maks.) 25 mm²

Kolory

Kolor części dolnej szary
Kolor części górnej szary

Wymiary

Szerokość 18 mm
Długość 140 mm
Wysokość 43 mm
Masa 0.0222 kg

Właściwości materiału

Wytrzymałość żarnika zgodna z EN 60695-2-11 960 °C

właściwości mechaniczne

Podłączenie 1: Moment skręcający 2.5 Nm

Sales Information

EAN 4013902677337
Packing Unit Code C62
ETIM Class EC001284
Numer taryfy celnej 85369010

Materiał

Materiał korpusu izolacyjnego Termoplasty

Pobierz kartę katalogową

Pobierz kartę katalogową

Instrukcja montażu

Instrukcja montażu DE/EN pdf (5 MB)
Instrukcja montażu FR/ES pdf (5 MB)

Arkusz wymiarowy

Rysunek wymiarowy pdf (705 KB)
Rysunek wymiarowy dwg (859 KB)
Rysunek wymiarowy dxf (4 MB)

Certyfikat

VDE Certyfikat DE/EN pdf (392 KB)

Dane CAD

Dane CAD Pobierz dane CAD-3D

Twoja prośba

Twoja informacja

Dane firmy

Format CAD

Teksty specyfikaci
